钻调速装置金属壳体结构设计

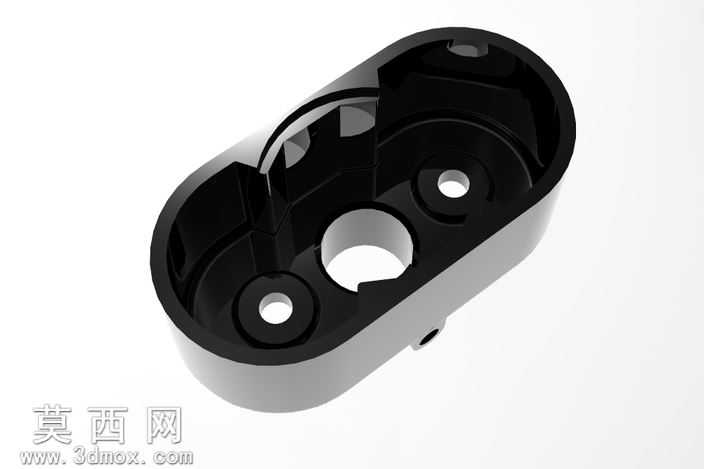

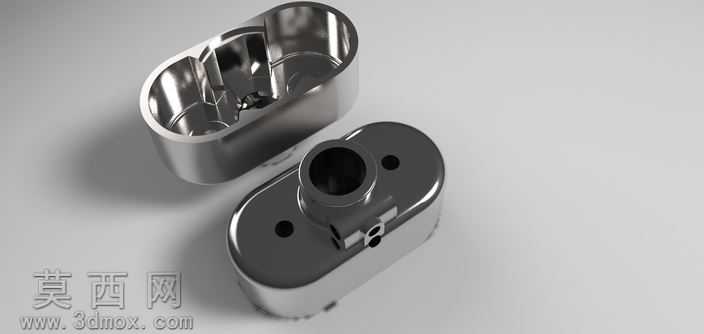

本作品为钻调速装置的承载壳体结构，采用三维参数化建模方式完成整体设计，建模过程中严格遵循机械加工工艺要求，对壳体的每一处结构尺寸都做了工艺可行性校验，确保后续生产环节可直接通过常规机加工工艺完成实体制造。建模阶段首先完成整体轮廓的草绘搭建，以腰型拉伸特征作为壳体的基础主体，分别构建上下扣合的两个壳体组件，上壳体为敞口内凹的腔体结构，腔体内设置多道分隔筋位，用于容纳调速装置的传动组件、调速旋钮结构以及锁紧定位部件，筋位的厚度、过渡圆角都经过受力模拟校验，既保证壳体的结构强度，又避免应力集中带来的结构失效风险。下壳体为带安装凸台的封闭基座结构，表面预留了对应功能孔位，包括中心的调速轴过孔、侧边的定位销孔、端部的锁紧卡扣安装位，所有孔位都做了同轴度、位置度的公差约束，保证装配时各部件可以精准对位。材质渲染阶段采用了金属镀铬与哑光金属两种材质效果，敞口的上壳体内腔做高光镜面金属质感处理，还原金属机加工后的抛光表面效果，清晰展现内腔的筋位布局与轮廓结构；下壳体外表面采用哑光磨砂金属材质，模拟实际产品的防滑耐磨表面处理效果，两种材质的搭配清晰区分了两个组件的功能属性，也让整体结构的展示更具层次感。结构设计上采用上下扣合的装配方式，端部设置弹性卡扣结构实现无额外紧固件的快速装配，同时在壳体侧边预留了紧固件安装位，可根据使用场景选择卡扣装配或螺丝锁紧的固定方式，兼顾装配效率与连接可靠性。壳体的边角全部做了圆角过渡处理，避免锐边带来的安全隐患，也符合手持类机械装置的人机工程要求。整体建模过程中对每一处特征都做了参数化关联，后续如需调整壳体尺寸、孔位位置或者筋位布局，只需修改对应参数即可快速完成模型更新，大幅提升后续设计迭代的效率，模型的结构细节完整还原了实际产品的装配关系，可直接用于装配模拟、工程图导出以及后续的加工生产参考。
