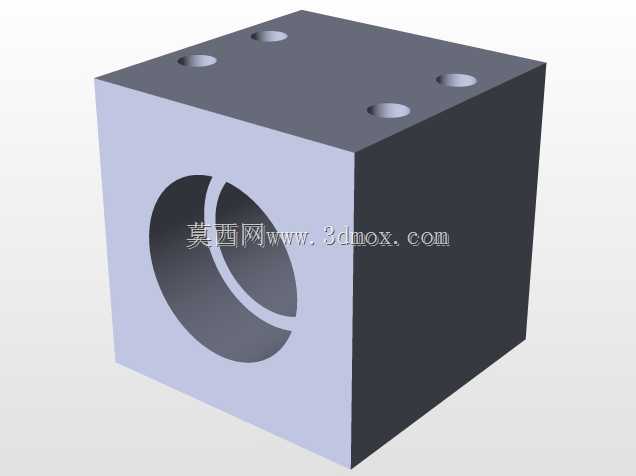

方块式侧出轴带安装孔液压油路阀块

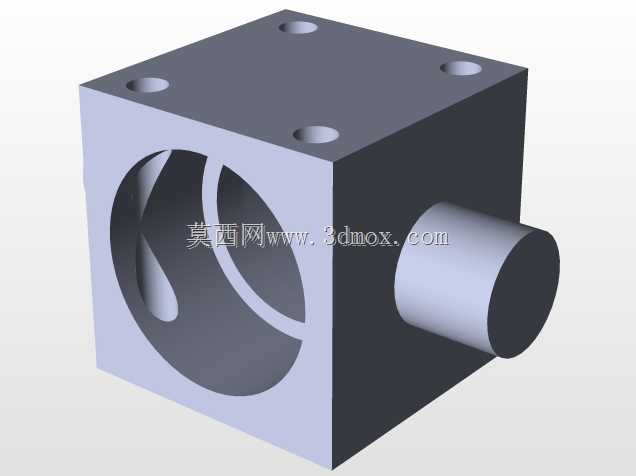

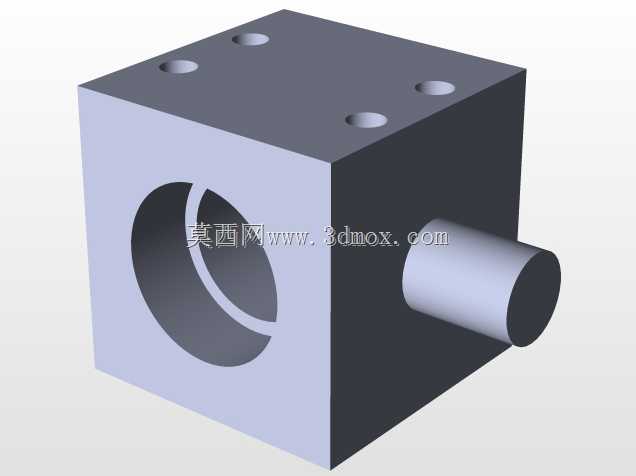

这款方块式侧出轴带安装孔的阀类零件，在中小型液压站、非标自动化液压工装的回路搭建中应用十分广泛，属于液压系统里的集成式油路承载构件，日常在机床夹具液压回路、小型压装设备的动力分配单元里经常能见到同结构的零件。从结构设计来看，主体采用正六面体方块构型，最大的优势是六个平面均可按需加工油口、安装孔或者定位面，相比异形阀体能大幅压缩安装占用空间，也方便在集成阀组里做层叠安装。顶面均匀分布的四个沉头安装孔，孔位做了同轴度与沉头深度公差控制，安装时可以通过内六角螺栓直接将阀块固定在安装基板或者相邻阀组的贴合面上，沉孔设计能让螺栓头完全没入零件表面，不会额外占用上部空间，也避免螺栓突出和周边管路、元件产生干涉。侧面伸出的圆柱形轴段，是阀芯的驱动连接端，轴径与外接驱动件的配合公差按h7级控制，轴端做了小倒角处理，装配时能顺利插入驱动套的内孔，不会出现卡滞刮伤配合面的问题，轴段根部和方块主体的衔接处做了圆角过渡，能减少应力集中，避免长期受交变载荷时出现根部断裂的问题。正面的大直径通孔是主油路的通油孔，孔内壁做了粗糙度控制，保证和内置阀芯配合时的密封性能，不会出现内泄超标的问题，孔口同样做了导入倒角，方便阀芯装配时顺利导入，不会刮伤阀芯表面的密封槽。设计这类阀块的时候，首先要根据液压回路的通油流量确定主油孔的通径，避免通径过小造成油液流速过高、压降过大、系统发热的问题，四个安装孔的孔距要和通用安装基板的孔位做匹配，保证互换性，侧出轴的轴心线要和主油孔的轴心线保持严格的同轴度，否则会造成阀芯卡滞、驱动阻力过大的问题。外形尺寸上，方块主体的边长控制在常规集成阀组的通用尺寸范围内，侧出轴的伸出长度刚好满足和标准电磁驱动头或者手动驱动手柄的配合深度，不会因为伸出过长造成受力弯矩过大，也不会因为伸出过短导致驱动连接不可靠。安装边界方面，除了顶面四个安装孔的固定空间，还要预留侧出轴端外接驱动元件的安装空间，以及各个油口外接管路接头的扳手操作空间，避免装配时出现工具无法操作的问题，零件的各个棱边都做了小倒角去毛刺处理，既避免装配时划伤操作人员，也能防止毛刺脱落进入液压油路造成元件卡滞、油路堵塞的故障。在实际选型替换时，只要确认安装孔位、主油孔通径、侧出轴的轴径与伸出长度匹配，就可以直接替换同规格的阀块使用，不需要额外改动周边的安装结构，能大幅降低设备维护的换件成本与停机时间。
