立式多关节管道搬运作业机械臂结构

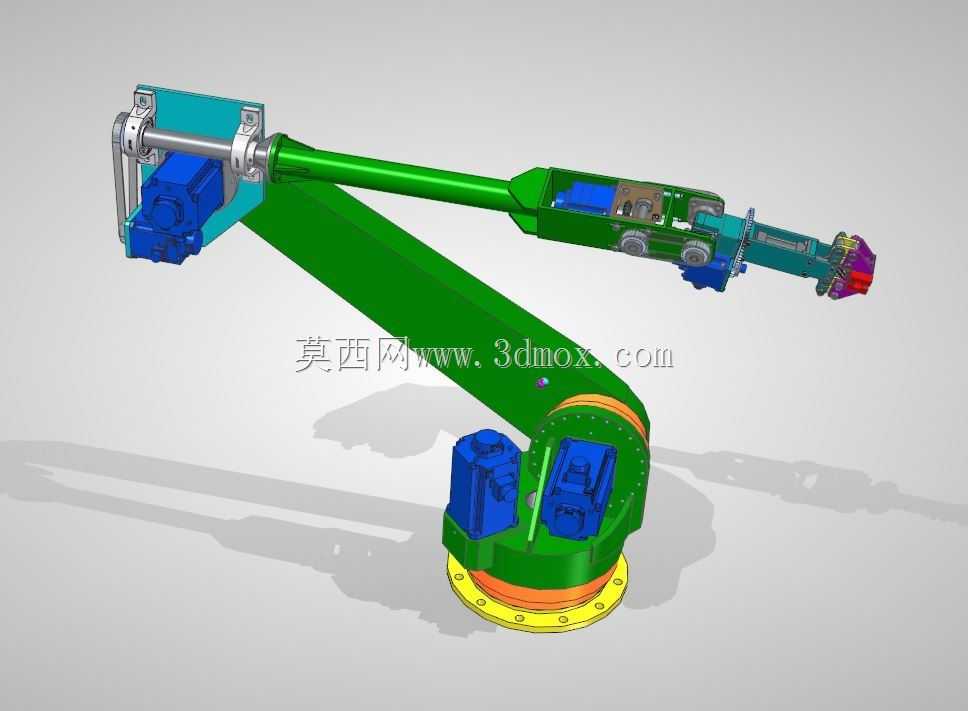

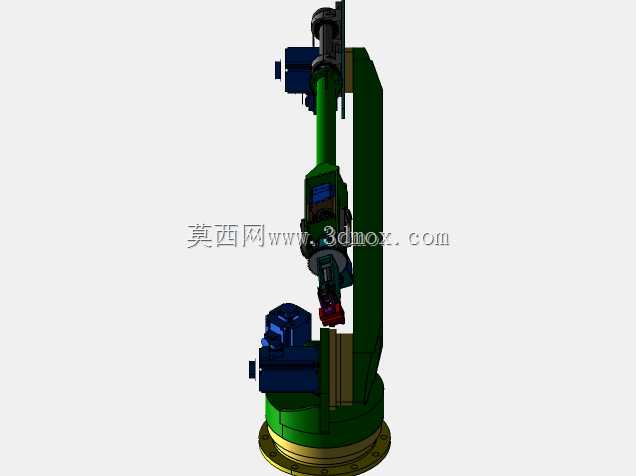

这款管道搬运机械臂主要面向管材加工车间、管材仓储转运、管道预制生产线的物料移载场景，解决传统人工搬运长距管道、重型管件时劳动强度大、对位精度差、作业安全风险高的痛点，可适配圆形金属管材、复合管材、塑料管道等不同材质的圆柱状工件搬运需求，能完成从料架到加工工位、工位间转序、成品码放等全流程移载动作。设备采用立式基座回转结构，底部安装法兰预留标准螺栓孔位，可直接固定在车间混凝土地面或者设备配套安装平台上，基座回转支承采用大直径交叉滚子结构，承载整机倾覆力矩的同时保证回转动作的平稳性，安装时需预留基座周边不小于1.2米的检修操作空间，避免周边设备干涉臂体全角度回转动作。臂体采用多关节串联构型，大臂采用箱型焊接结构做轻量化处理，内部预留线缆与气路走线通道，避免外置管线在臂体运动时出现剐蹭、拉扯损坏的问题，小臂末端配置适配圆柱工件的夹持执行器，夹持面做防滑纹理处理，可根据不同管径范围更换适配的夹爪垫块，夹持力可通过气路压力调节，避免夹伤薄壁管材表面。设计过程中优先考虑作业覆盖范围与动作灵活性的平衡，臂体完全伸展时水平作业半径可覆盖常规管材加工工位的上下料区间，竖直方向抬升高度满足多层料架的取放料需求，各关节配置硬限位与软限位双重保护，避免臂体超程运动造成设备碰撞。关节传动部分采用伺服电机搭配精密减速器的传动方案，重复定位精度满足管道对接、工位转序的对位要求，运动速度可根据现场作业节拍调整，低速运行时可完成高精度对位动作，高速运行时满足快速移载的效率需求。整体结构做模块化拆分设计，基座、大臂、小臂、腕部、末端执行器均可单独拆分运输，现场安装时无需大型吊装设备即可完成组装调试，日常维护时可单独拆解故障关节部件，降低运维的时间成本与配件成本。臂体表面做喷塑防锈处理，可适配车间多粉尘、少量切削液飞溅的作业环境，电气接线端口做防水防尘处理，避免车间环境杂物进入造成电路故障。
