卡扣式弧形电缆防护走线槽结构设计

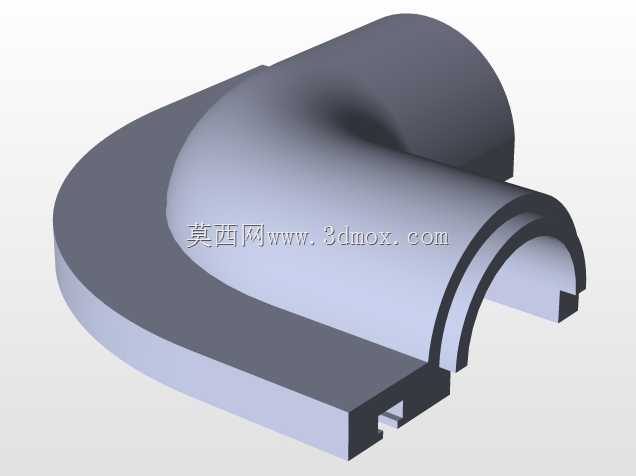

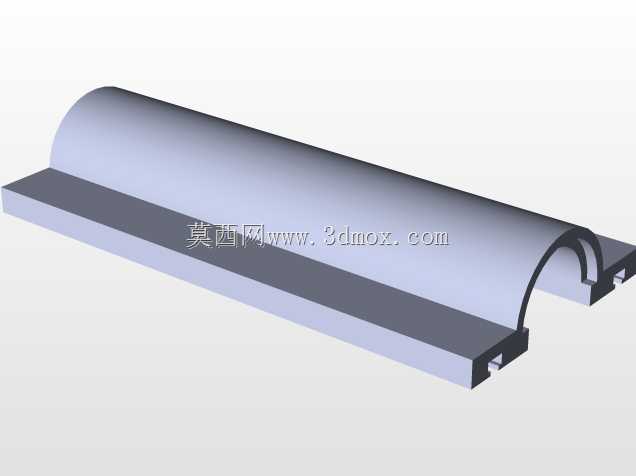

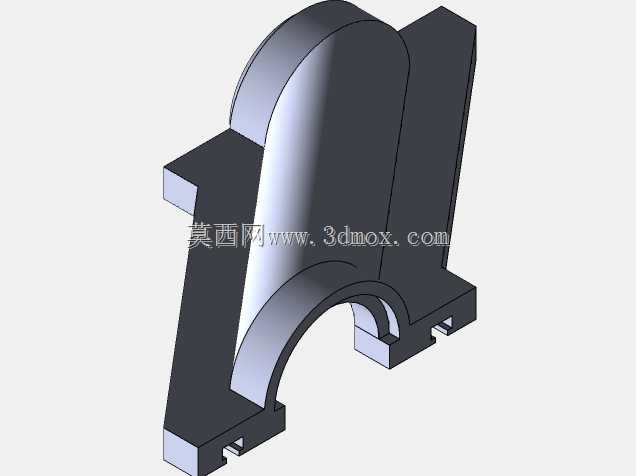

这款卡扣式弧形电缆防护走线槽，主要面向工业控制柜内部布线、设备台面明装走线、自动化生产线线缆防护等场景使用，区别于传统方形线槽的棱角结构，弧形上盖设计能有效避免线缆弯折处出现直角磨损，同时减少外部杂物、灰尘对线束的直接侵入，在需要经常开盖维护线缆的工位段，这种结构的拆装效率远高于螺丝固定的封闭式线槽。从结构设计逻辑来看，整体采用底座与上盖分体式卡扣配合，底座两侧设置嵌入式卡接轨道，上盖边缘做对应扣合凸缘，安装时无需额外紧固件，对准轨道按压即可完成扣合，拆卸时借助平口工具撬动侧边缝隙就能掀开上盖，不会像传统粘接或螺丝固定线槽那样，维护后出现壳体破损、固定孔滑牙的问题。底座底部预留了适配扎带穿过的固定槽位，既可以通过背胶粘贴在光滑的设备面板表面，也能配合螺丝穿过预留沉孔完成刚性固定，适配不同安装基面的固定需求。在尺寸边界设计上，弧形上盖的曲率半径经过匹配计算，内部净空高度能够容纳多根直径6mm以下的控制线缆并排敷设，不会出现上盖扣合后挤压线缆绝缘层的情况，底座宽度控制在常规布线的通用尺寸范围内，相邻线槽对接时可以通过配套的直通接头完成拼接，无需额外裁切调整角度。实际应用中，这类线槽常被用在设备操作面板下方的走线区域，弧形顶面不会像方形线槽那样积留加工碎屑、切削液残留，日常清洁维护时只需擦拭表面即可，同时弧形结构没有突出的棱角，能避免操作人员在设备周边作业时被磕碰划伤。设计过程中针对卡扣的配合公差做了反复校核，卡接力度控制在徒手可以扣合、但正常布线拉扯不会脱开的区间，上盖采用半圆弧过渡结构，相比平盖结构的抗挤压强度提升明显，即使有轻微的外力压覆，也不会出现上盖凹陷卡滞线缆的问题。底座的卡接轨道做了加厚处理，多次拆装后不会出现塑料疲劳断裂的情况，适配工业场景下频繁调整线缆布线的维护需求，线缆敷设时可以直接将整理好的线束放入底座槽内，扣合上盖即可完成布线，相比传统缠绕管、包塑波纹管的布线方式，线缆整理的规整度更高，后期排查线路故障时，掀开对应段的上盖就能直接查看线束走向，无需拆解整段防护结构。
