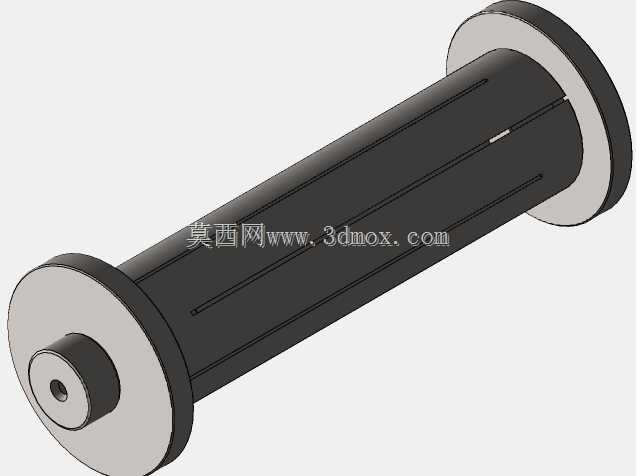

带法兰挡边的内孔定位心轴结构

这款心轴组件主要面向内孔定位类工装场景设计，在卷料放卷、薄壁套类零件装夹、带内孔工件的回转加工工位中十分常见，日常产线里做薄膜、带材、薄金属卷的承托定位时，这类心轴能直接穿入卷料内孔，通过两端的法兰挡边限制卷料的轴向窜动，避免带材走偏。从结构设计来看，主体采用长圆柱筒体作为承载主体，筒身沿轴向开设多道通长槽，这类槽道一方面可以减轻整体自重，降低转动时的惯量，另一方面也能适配胀紧机构的安装需求，当需要适配不同内径公差的卷料时，可在槽内加装胀紧条，通过端部的锁紧结构带动胀紧条外扩，实现与卷料内孔的无间隙配合，避免传动过程中出现打滑。两端的法兰挡边直径大于筒体主体，安装时挡边内侧与卷料端面贴合，能直接限制卷料的轴向位移，不需要额外加装轴向定位挡圈，减少装配环节的零件数量。心轴其中一端设计有带中心孔的小轴径安装端，这个位置是用来和轴承座、驱动端连接的配合位，中心孔可作为加工时的工艺基准，也能在安装时适配顶尖定位，保证整根心轴的回转同轴度。设计过程中优先考虑了安装边界的适配性，筒体长度可根据常用卷料的幅宽做对应调整，法兰挡边的外径比常规卷料的内孔直径大出足够的余量，避免卷料从端部滑脱，筒身的槽道宽度和深度经过核算，既能满足胀紧件的安装行程，也不会过度削弱筒体的结构强度，保证承受满卷料重量时不会出现弯曲变形。实际使用时，整根心轴可直接架在两端的支撑座上，配合驱动机构带动卷料转动完成放卷或收卷动作，也可用于机加工工位，穿入待加工套类零件的内孔后，通过两端锁紧实现零件的固定，方便对零件外圆、端面进行车削或磨削加工，相比普通光轴，这款带挡边和槽道的心轴不需要额外配置定位套，装拆工件的效率更高，定位精度也更稳定，针对薄壁类内孔工件，还能避免装夹时对工件外壁造成夹伤，适配多种轻载回转定位的工况。
