定制移动机器人控制保护PCB板组件

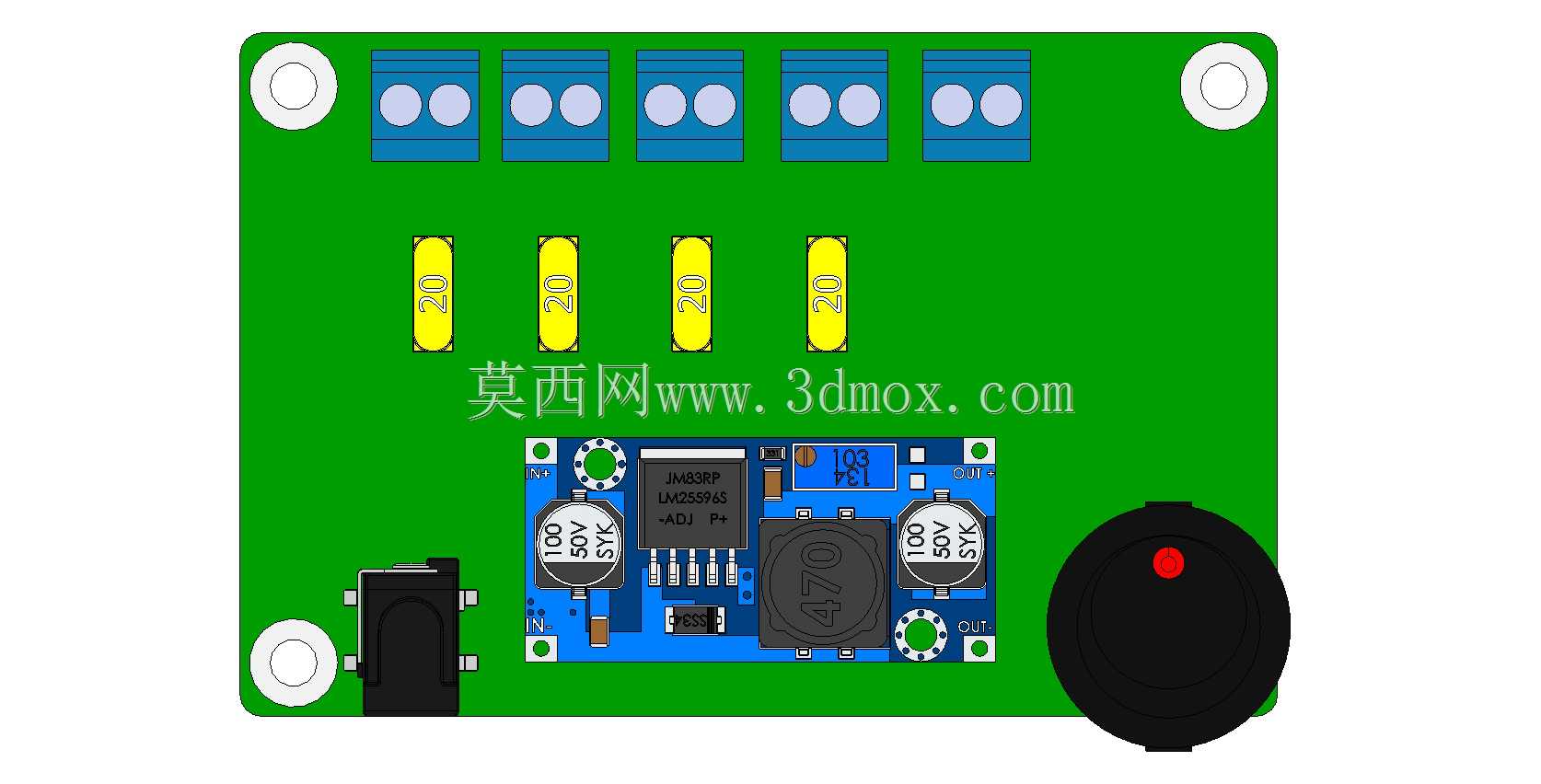

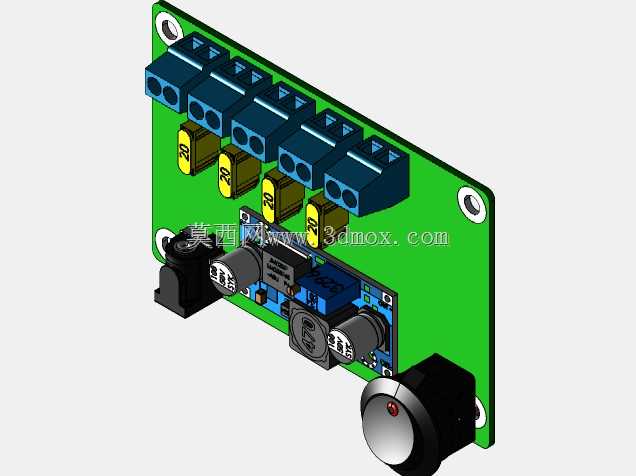

这款PCB板组件是面向小型定制移动机器人开发的集成式载板，核心承担整机电源分配、回路保护与基础电控功能，在巡检类小型AGV、教学演示移动机器人、桌面级作业移动平台这类场景中，可直接作为核心电控载板使用，省去多模块零散接线的繁琐工序。从板载布局来看，设计阶段优先考虑了移动场景下的抗振需求，四个角位预留了标准安装孔，可配合铜柱或减震垫直接固定在机器人底盘的安装位上，安装孔间距适配主流100mm级小型移动底盘的安装边界，板体边缘做了圆角处理，避免装配时剐蹭底盘走线或结构件。板上集成的五路蓝色接线端子，对应五路动力或信号输出回路，每路回路都串接了20A规格的保险丝，当某一路负载出现过流、短路故障时，对应保险丝会快速熔断切断回路，不会波及主控板或电源模块，大幅降低故障排查与维修的成本，日常维护时仅需更换对应规格保险丝即可快速恢复设备运行。板载的DC-DC稳压模块可将输入的宽范围电压转换为机器人主控、传感器所需的稳定电压，模块周边布置的电解电容可滤除电源纹波，避免移动机器人电机启停时的电压波动干扰主控或传感器的正常工作，大尺寸功率电感配合散热设计，可满足长时间连续运行的散热需求，不会出现过热降频或保护停机的问题。板侧预留的DC电源接口可直接适配常规直流电源插头，板端布置的红色按钮可作为整机电源开关或急停触发按键，按键位置突出于板体边缘，方便在机器人外壳上对应位置开孔外露，无需额外加装延长按键。布线阶段将动力回路与信号回路做了分区布置，大电流走线做了加宽处理，避免大电流工况下走线发热，信号走线远离功率器件，减少电磁干扰对传感信号的影响，整体布局紧凑，在有限的板面积内整合了保护、调压、接线、开关控制的全部功能，无需额外搭配分线板或保护板，可有效压缩机器人电控部分的占用空间，降低整体装配复杂度。
