单电机驱动Hoekens四足行走机构

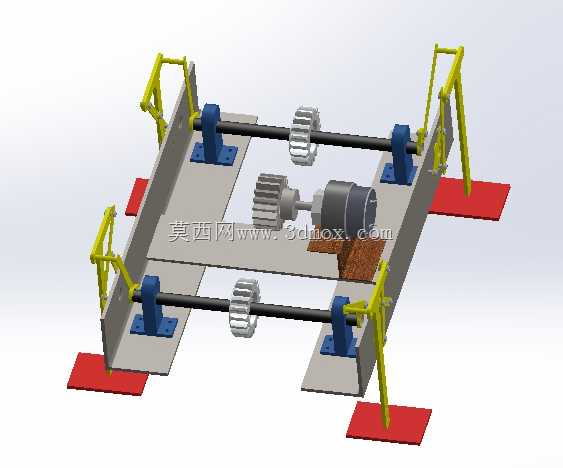

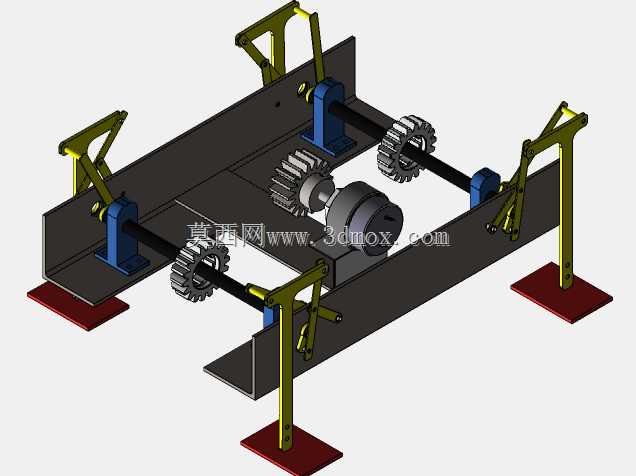

这套基于Hoekens连杆原理设计的单电机驱动四足行走机构，核心是通过单一动力输入实现四条机械腿的协调迈步动作，省去了多电机协同控制的复杂电控环节，在教学演示、小型巡检载具开发、仿生机械原理验证场景中有着很高的实用价值。从结构布局来看，整套机构以两块平行的立式安装板作为承载基体，所有传动部件、支撑轴座都固定在这两块基板之间，安装时只需保证基板底部的四个红色脚垫与安装面贴合固定，就能完成整机的基准定位，基板外侧预留的安装孔位可根据载具需求拓展搭载传感器、小型负载舱等附加模块，整体安装边界规整，不需要额外预留过大的侧向操作空间。动力从中间的单电机输出后，首先通过同轴的齿轮组将动力分流到上下两根平行布置的传动轴上，每根传动轴的两端都通过键连接固定有同步带轮？不，是与腿机构相连的曲柄，每侧的黄色Hoekens连杆组件与曲柄铰接，通过特定的连杆长度配比，让足端在迈步阶段抬升、在支撑阶段保持近似水平的轨迹，避免行走过程中出现机身上下窜动的问题。设计过程中首先要确定的是曲柄回转半径与连杆各段的长度比例，Hoekens机构的核心优势就是能通过纯连杆结构实现近似直线的足端支撑轨迹，不需要额外的导轨或者凸轮结构，加工难度低，后期维护只需要定期检查铰接点的磨损情况即可。两侧的机械腿采用对称错位布置，上下传动轴的相位差经过精确计算，保证任意时刻都至少有两条腿处于支撑状态，避免行走时出现失稳倾覆的情况。蓝色的立式带座轴承直接通过螺栓固定在基板上，承担传动轴的径向载荷，轴承座的安装孔做了长圆孔设计，装配时可以微调传动轴的平行度，降低加工误差带来的传动卡滞风险。足端的红色脚垫采用耐磨防滑材质，既可以缓冲落地时的冲击，也能在光滑地面行走时提供足够的摩擦力。整套机构没有复杂的电控系统，只需要给中间的电机供给额定电压就能实现稳定的行走动作，非常适合用于高校机械原理课程的实物演示，也可以作为小型移动载具的行走底盘，在平整的室内场地完成巡检、物料转运等轻量化作业。在建模过程中，所有铰接点都保留了装配间隙，连杆的受力薄弱位置做了加厚处理，避免长时间运行出现连杆变形的问题，传动轴的直径经过扭矩校核，能满足单电机满功率输出时的强度要求，不会出现轴体扭转变形的情况。
