机器人竞赛专用法兰型深沟球轴承结构

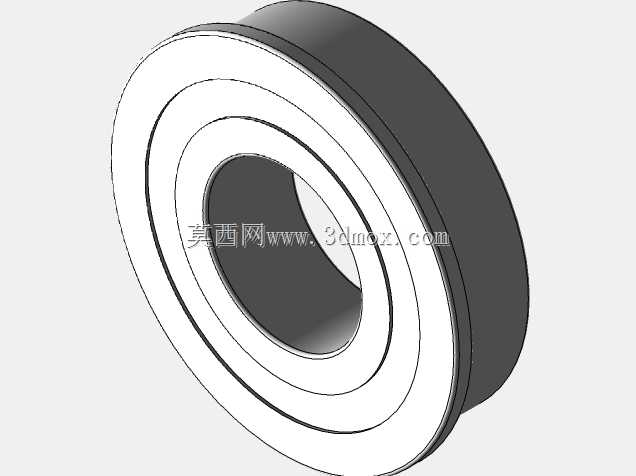

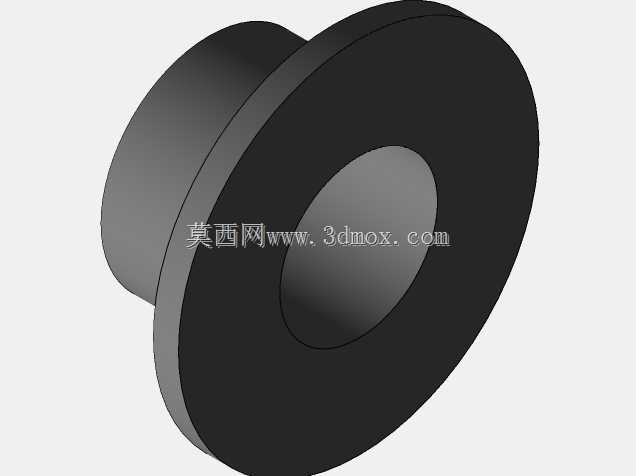

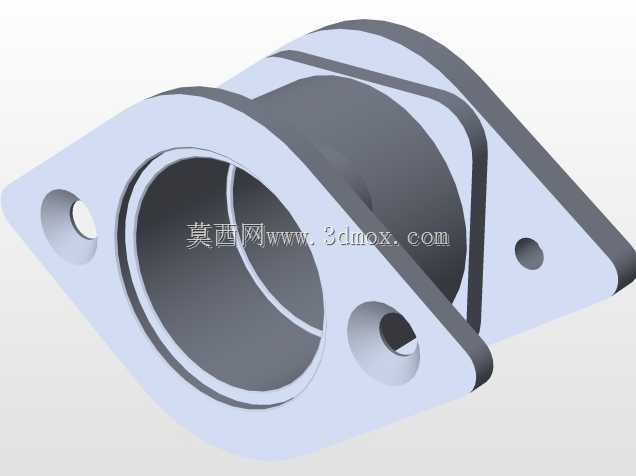

　　这类带法兰挡边的深沟球轴承，最早是在小型竞技机器人的关节、轮组支撑场景中被大量验证适配性的，区别于普通无挡边深沟球轴承，外圈自带的一体式法兰凸缘可以直接卡在安装板的定位孔端面，省去了额外设计轴向定位挡圈、轴肩台阶的工序，对于内部安装空间极度紧凑的小型机器人来说，能大幅压缩支撑结构的轴向占用尺寸。从实际使用场景来看，竞技类机器人的轮组驱动、摆臂关节、传动惰轮位置都需要这类支撑件，它能同时承受径向载荷与小幅度的轴向窜动力，机器人在对抗过程中产生的侧向冲击力，也能通过法兰端面直接传导到安装基板上，避免轴承内圈、外圈受偏载出现卡滞。设计这类轴承结构的时候，首先要匹配安装边界：法兰凸缘的外径要比轴承外圈本体大1.5-2mm，凸缘厚度控制在1.

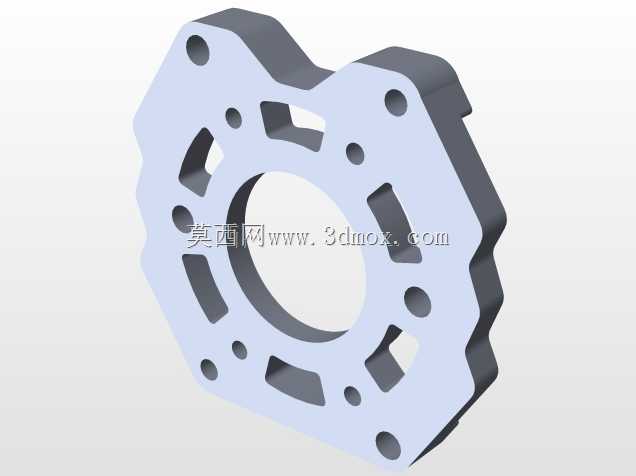

　　2-1.8mm区间，既保证端面承压强度，又不会过多占用安装空间；轴承内孔与配合轴的公差选用基孔制过渡配合，外圈与安装板孔的配合选用间隙配合，方便竞赛现场快速拆装更换，毕竟赛事过程中部件损耗后的快速替换是很实际的需求。滚道部分的设计遵循标准深沟球轴承的曲率参数，钢球直径、滚道曲率半径的匹配度直接影响转动顺滑度，针对机器人竞赛场景的高转速、短周期冲击特性，保持架选用轻量化的尼龙材质，降低高速转动时的自身惯性，同时法兰端面与安装板接触的位置设计0.2mm的退刀槽，避免加工时的圆角干涉导致轴承安装不到位。从安装尺寸的适配逻辑来说，这类轴承不需要额外设计轴向锁紧结构，只要将轴承穿入安装板孔，法兰端面贴紧安装板表面后，

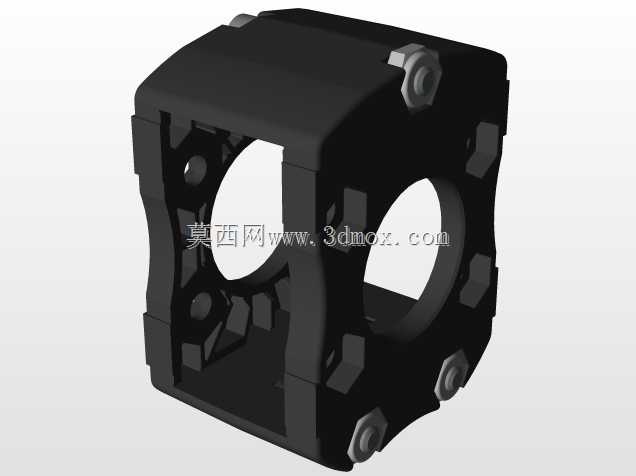

　　靠轮组或者关节摆臂的轴向定位台阶顶住内圈端面即可完成固定，整套支撑结构的零件数量比普通轴承方案少30%左右，非常适合空间紧凑、装配效率要求高的小型机器人结构。日常选型时要注意，这类带法兰轴承的径向额定动载荷要匹配对应轮组的驱动扭矩，避免机器人急停、碰撞时滚道出现压痕，同时法兰凸缘的承压面要保证平面度，安装时不能出现偏斜，否则会导致钢球受力不均，转动阻力陡增。在三维建模过程中，要重点还原法兰凸缘与外圈的过渡圆角、滚道的曲面曲率、密封槽的尺寸细节，方便后续做装配干涉检查时，能直接验证安装板孔位、轴肩尺寸与轴承的匹配度，不用反复核对二维图纸参数，减少结构设计阶段的出错概率。
