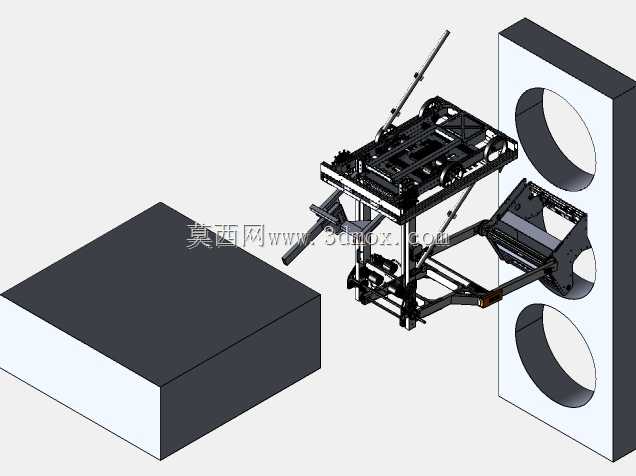

FRC赛事竞技机器人胸部承载框架结构

这套结构是面向FRC青少年机器人竞赛场景开发的机器人胸部承载总成，作为整台竞技机器人的核心受力连接段，承担着上部操作机构、下部行走底盘、侧部功能执行组件的多向载荷传递作用，是整台设备的结构受力中枢。在赛事实际应用场景中，这类胸部框架需要同时应对对抗碰撞带来的瞬时冲击、机构往复动作产生的交变载荷、以及多组件安装带来的空间排布约束，设计过程中优先采用了铝型材搭建的桁架式主框架结构，在保证整体刚性的前提下尽可能降低结构自重，适配赛事对设备总重量的严格限制。从功能特性来看，框架预留了多组标准化安装接口，可根据不同赛季的任务需求，快速加装拾取机构、投射组件、升降装置等不同功能模块，接口位置经过多轮迭代优化，能保证不同功能组件安装后整机重心落在行走底盘的稳定支撑区间内，避免急停、转向、碰撞过程中出现侧翻风险。框架两侧设计的大尺寸镂空环形结构，一方面是为了给侧置的机械臂摆动提供足够的避让空间，避免机构动作过程中与主框架发生运动干涉，另一方面也能在不损失关键受力路径强度的前提下，进一步削减结构冗余重量，同时为线缆排布、气动管路布设预留充足的走线路径，避免赛事过程中线路拉扯、管路磨损导致的设备故障。设计思路上没有采用一体化焊接的整体式结构，而是选用了标准紧固件连接的装配式方案，所有受力连接点都做了加厚角件补强，既方便赛事现场的快速拆装维修，也能在局部结构受碰撞变形时快速替换受损构件，缩短故障排查与修复的时间，适配赛事高强度对抗下的快速维保需求。从安装边界来看，框架下部的连接孔位完全匹配对应赛季标准行走底盘的安装孔距，不需要额外做转接件即可完成装配，上部的安装平面预留了通用的T型槽安装位，可适配不同规格的上层操作机构，整体外轮廓尺寸严格控制在赛事规则限定的起始尺寸范围内，保证设备在出发区的初始状态完全符合赛事规范，同时框架的受力路径经过拓扑优化，主受力梁全部沿冲击载荷的传递方向布置，能将正面碰撞产生的冲击力快速分散到底盘的整个承载平面，避免局部应力集中导致的结构断裂。在实际赛事运行过程中，这套胸部框架还能为机载控制器、电池、气动元件等核心部件提供安装空间，所有内置部件的安装位都设计了减震固定结构，能抵消对抗过程中产生的高频振动，避免电气元件接插件松脱、气动接头漏气等常见问题，框架外侧预留的防护板安装位，可根据对抗强度加装不同厚度的防护面板，进一步提升结构的抗冲击能力，同时不会额外占用过多的功能扩展空间。
