适配ROS集成的四自由度桌面级机械臂结构

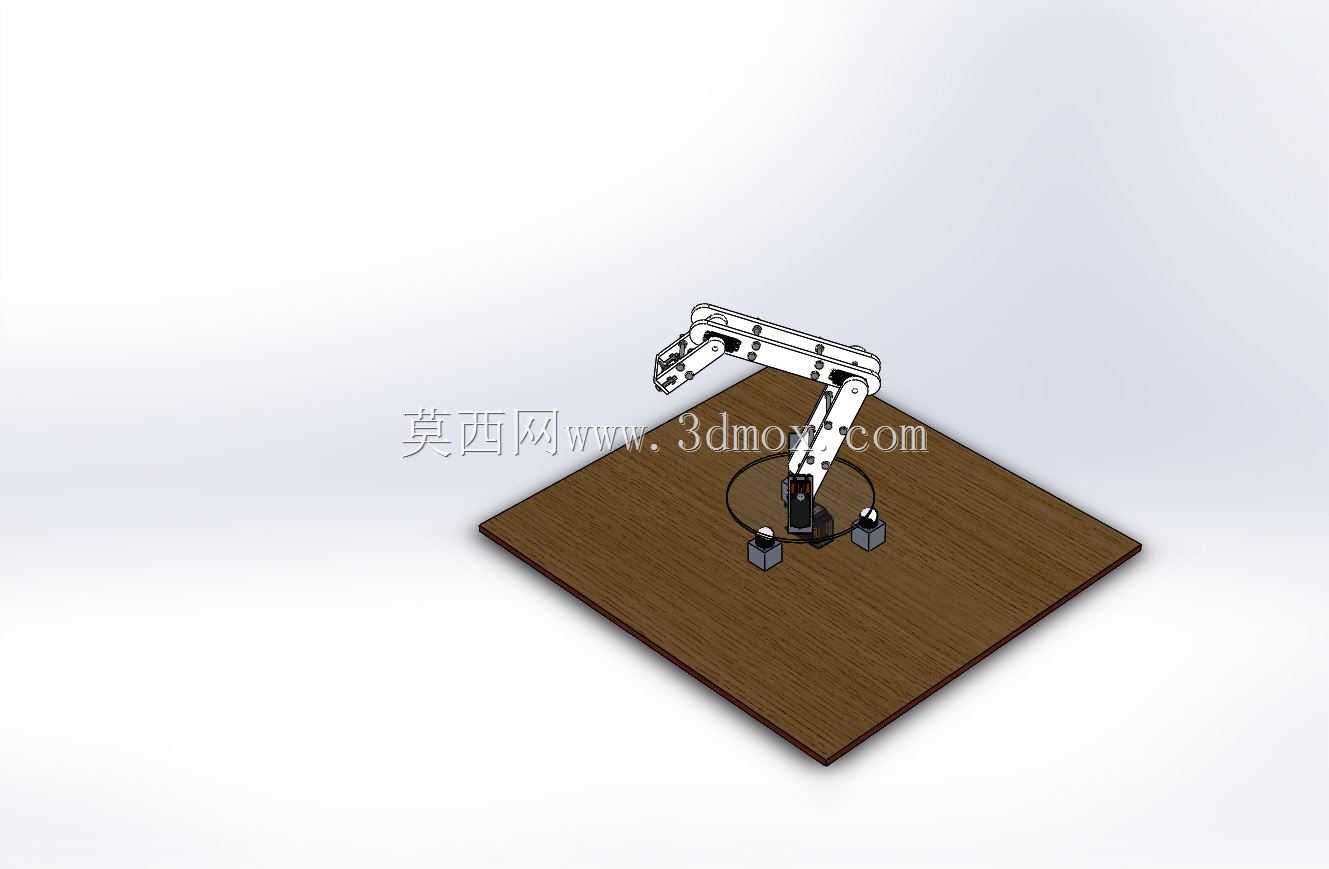

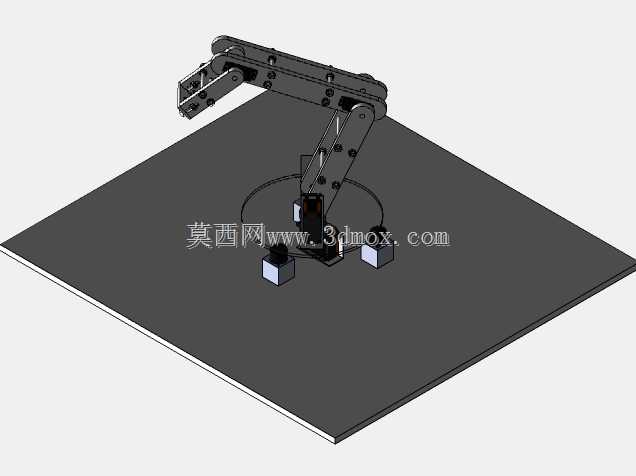

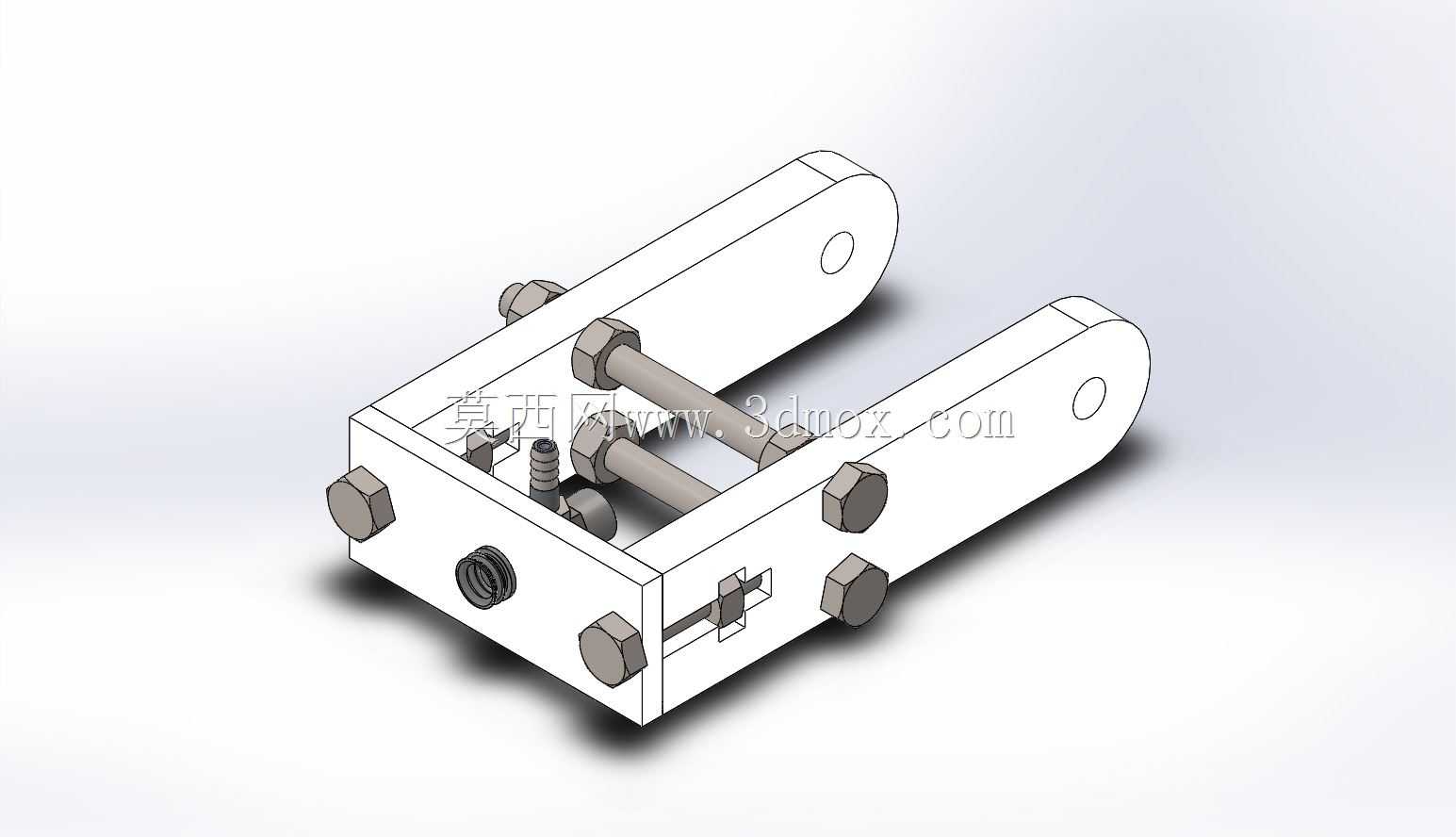

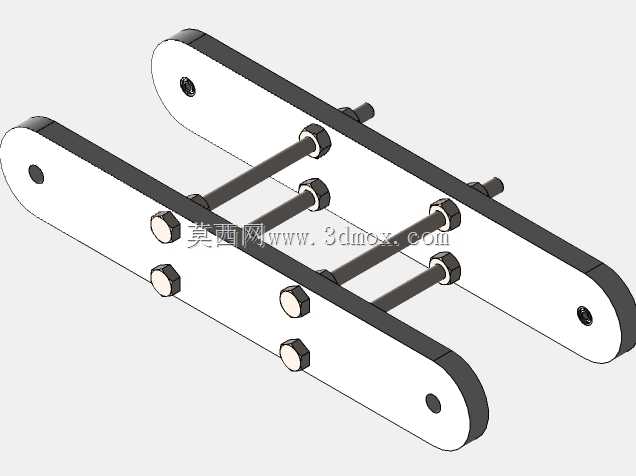

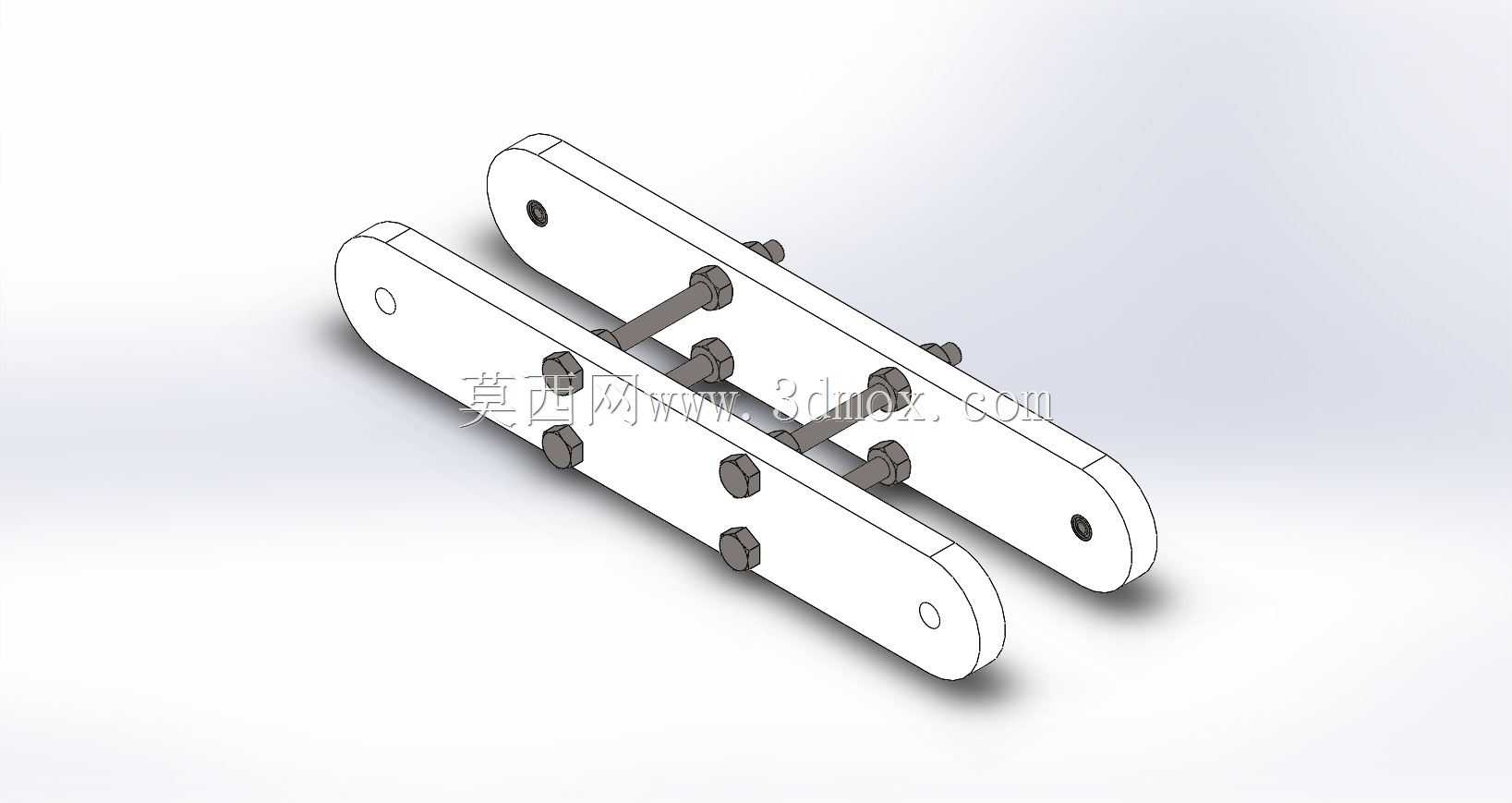

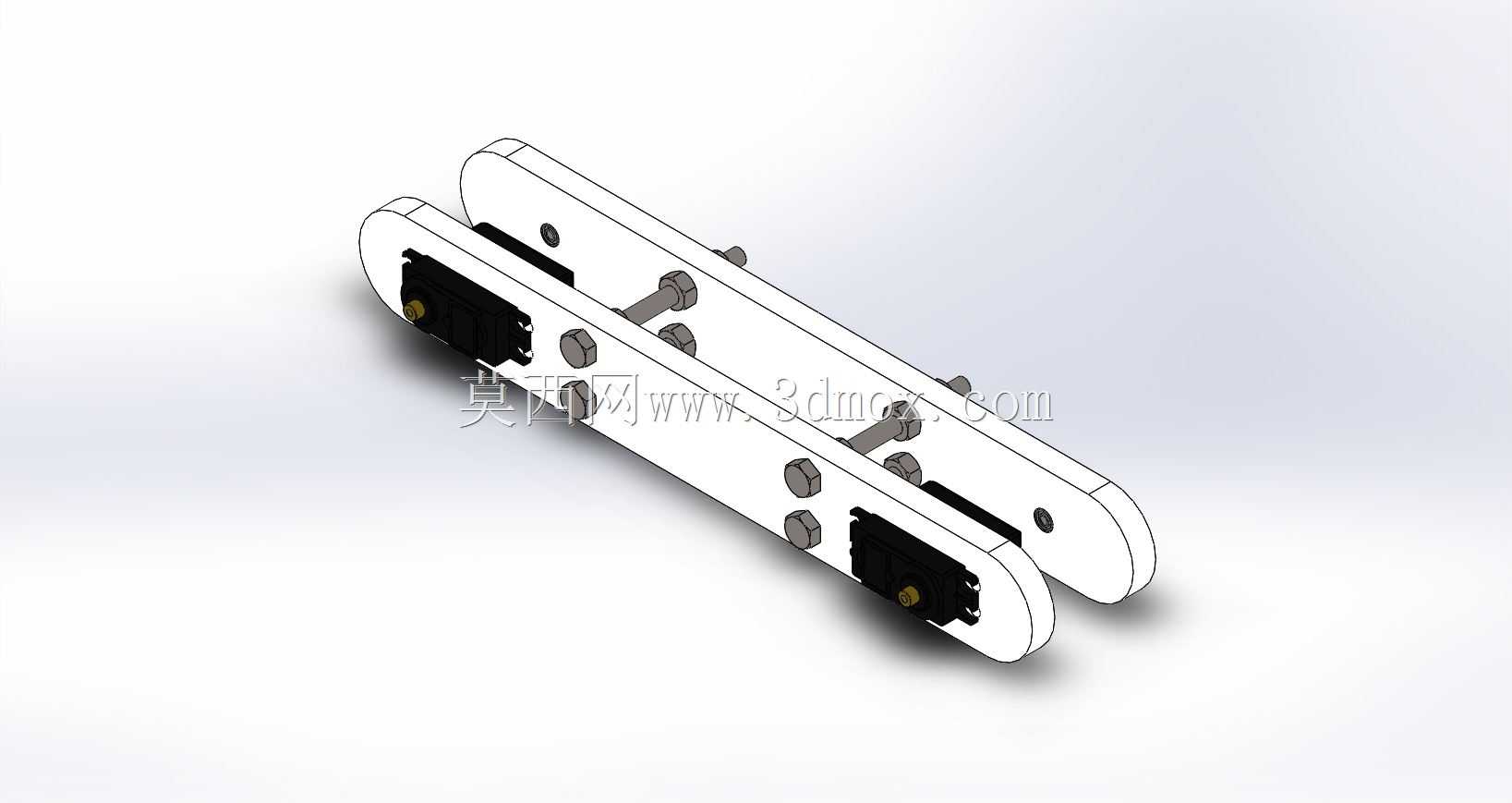

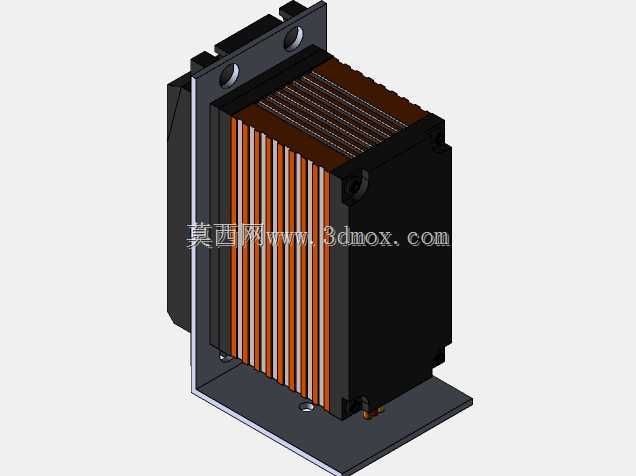

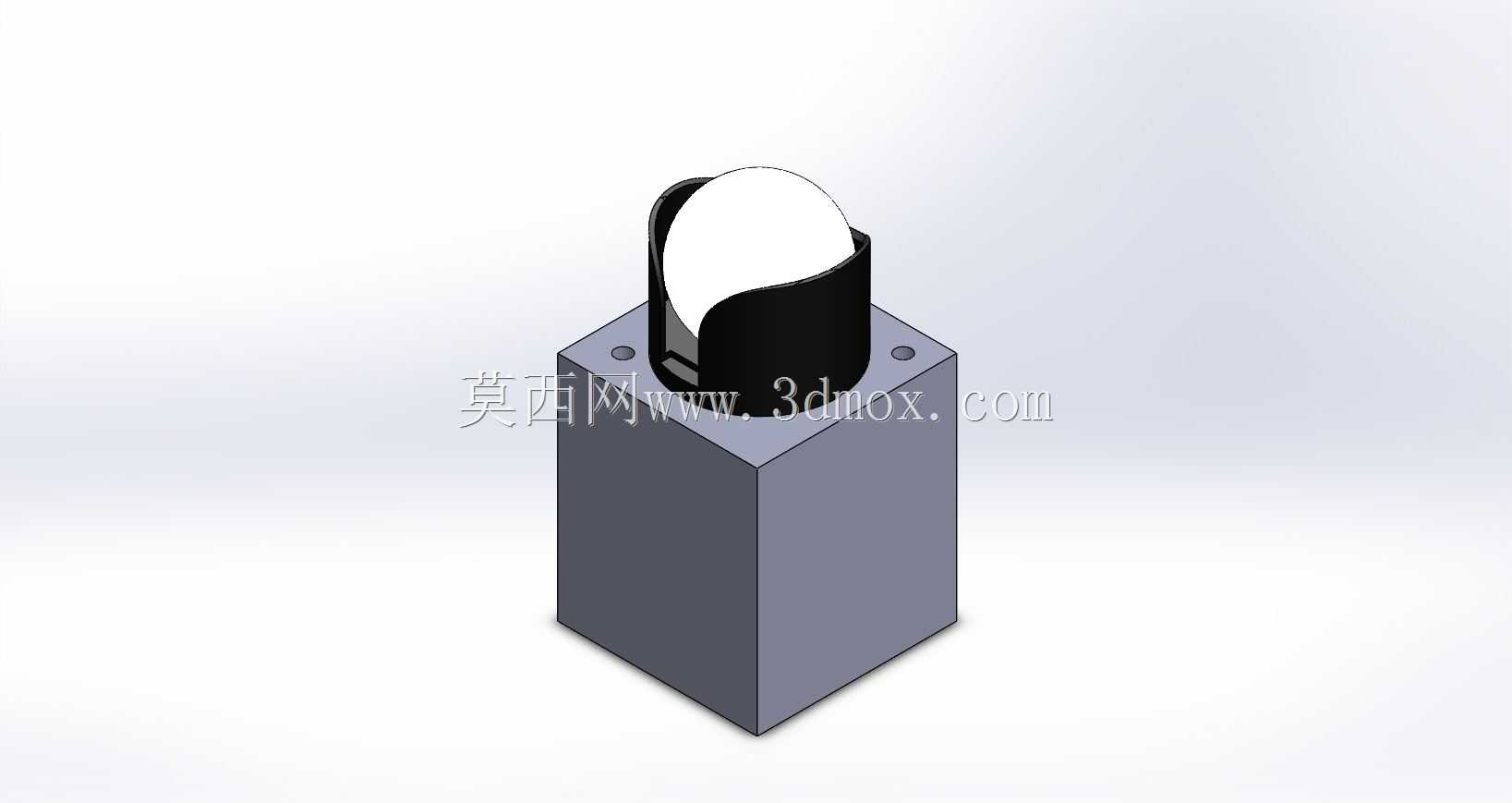

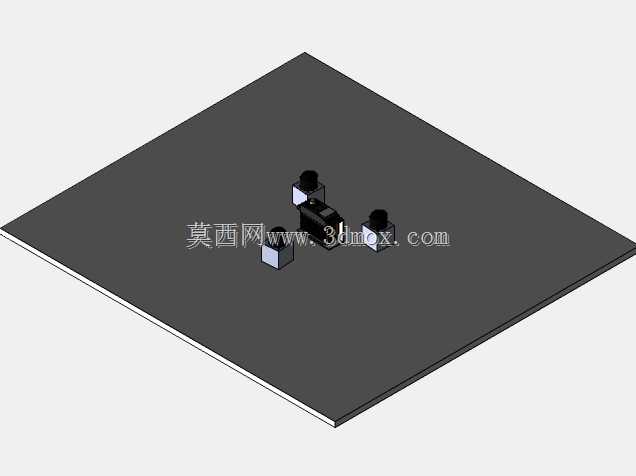

这款四自由度机械臂的结构设计从一开始就瞄准了ROS生态的适配需求，没有走传统工业重载机械臂的设计路线，整体安装边界控制在400mm见方的桌面承载范围内，底座采用方形平板式安装结构，可直接通过螺栓固定在实验台、教学实训台或者小型自动化工作站的台面上，不需要额外定制大型安装基座，适配高校机器人实验室、创客空间、小型自动化分拣工位的空间限制。从功能特性来看，四个自由度的配置完全覆盖了桌面级作业的运动需求，底座回转关节可实现360度范围内的旋转定位，大臂、小臂的俯仰关节配合末端腕部的摆动关节，可在半径320mm的球形工作空间内完成任意点位的到达，末端预留了标准的执行器安装接口，可快速更换夹爪、吸盘、画笔等不同作业工具，满足小件搬运、轨迹绘制、教学演示、算法验证等不同场景的使用需求。设计过程中优先考虑了ROS系统的集成便利性，每个关节的安装位都预留了标准舵机或者伺服电机的走线空间，关节转动副的位置都设置了限位结构，既可以避免运动过程中出现线缆缠绕的问题，也能在算法调试阶段防止关节超程造成结构损坏，所有结构件的连接孔位都采用标准化参数设计，不需要二次加工就可以直接装配常用的动力元件与传感元件。在实际应用场景中，这类机械臂既可以作为机器人专业教学的实训载体，让学生直观理解正逆运动学解算、路径规划、运动控制等核心知识点，也可以部署在小型自动化产线的上料工位，完成轻量型零件的分拣、转运、排列作业，还可以作为二次开发的基础平台，搭载视觉传感器实现视觉抓取、动态追踪等进阶功能。结构设计上采用了轻量化的构型思路，臂体部分采用镂空式的结构设计，在保证结构刚性满足1kg以内负载作业要求的前提下，尽可能降低运动部件的自重，减少关节驱动的负载压力，提升运动过程的响应速度与定位精度，底座部分预留了控制板、驱动板的安装空间，可将整套控制系统集成在底座内部，减少外部走线，提升整体设备的整洁度与使用安全性。关节处的转动配合都设计了轴承安装位，可根据使用需求选配不同精度等级的轴承，既可以满足教学场景下的低成本装配需求，也可以通过更换高精度轴承满足科研场景下的重复定位精度要求，整套结构的装配逻辑清晰，零件数量控制在合理范围内，不需要专用工装就可以完成整套设备的组装与调试。
