带齿轮传动与电机支架的仿生腿架结构

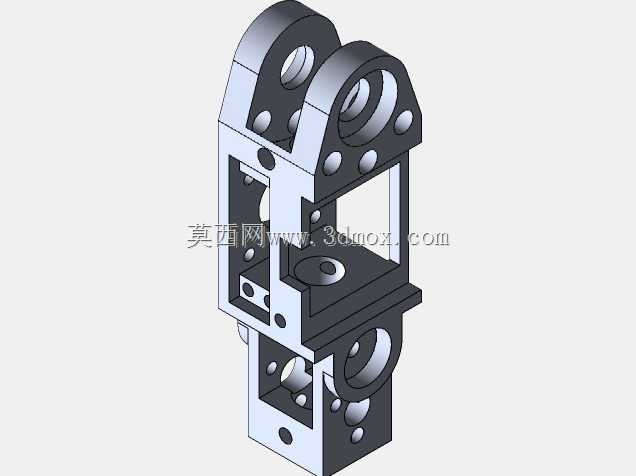

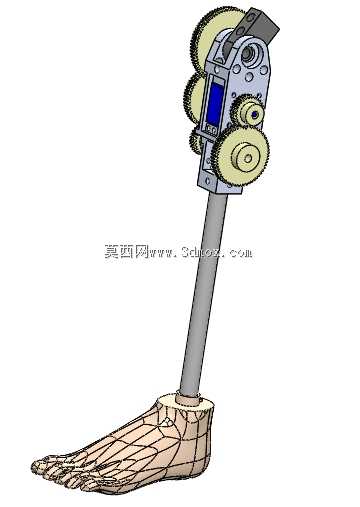

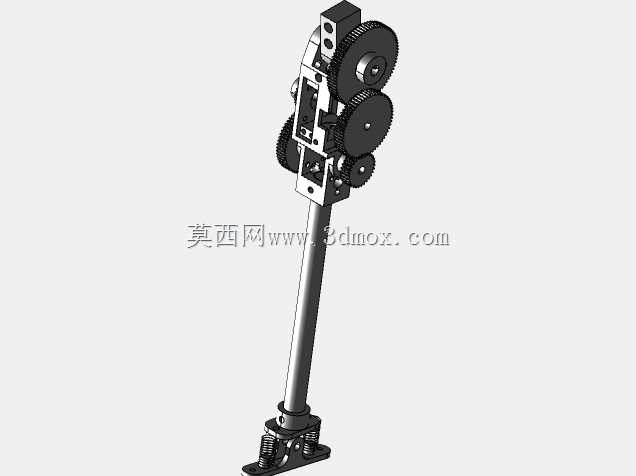

这款仿生腿架结构适配NEMA17规格步进电机，集成多级齿轮传动系与一体式电机安装支架，可直接应用于双足行走机器人研发、下肢康复辅具原型验证、仿生行走机构教学实验等场景。从结构设计逻辑来看，传动部分采用多组圆柱齿轮平行排布，将步进电机的高转速低扭矩输出，通过固定传动比转换为关节处的低转速大扭矩输出，匹配行走过程中腿部关节的负载需求，齿轮组的啮合间隙在建模阶段已做合理预留，既保证传动顺畅无卡滞，也避免间隙过大带来的行走定位偏差。电机支架与腿架主体采用一体化装配设计，安装位完全匹配NEMA17步进电机的法兰孔距，电机输出轴与主动齿轮的配合位做了同轴度约束，可减少装配时的调校工作量，降低传动过程中的径向跳动。腿架的主体支撑段采用细长杆结构，在保证轴向承载能力的前提下，尽可能降低腿部整体自重，减少行走过程中的惯量冲击，杆体与上下关节的连接位设置了防松定位结构，可承受反复行走动作带来的交变载荷，避免长期运行后出现连接松动。下端关节处预留了足部构件的安装接口，可根据实际应用场景适配不同结构的足底组件，比如用于康复辅具时可适配柔性缓冲足垫，用于机器人行走测试时可适配带力传感的足底模块。从安装边界来看，上部传动组件的横向轮廓完全覆盖齿轮组的运动包络，不会出现运动过程中齿轮与外部结构干涉的问题，整体腿部的长度尺寸可根据实际需求调整支撑杆段的长度，适配不同身高比例的仿生主体。设计过程中对各运动部件的运动行程做了完整限位，关节摆动角度覆盖正常行走所需的活动范围，不会出现过转导致的传动结构损坏，各紧固件的安装位都预留了足够的操作空间，方便后期装配调试与零部件更换。
