FRC赛事竞技用立式升降作业机器人结构

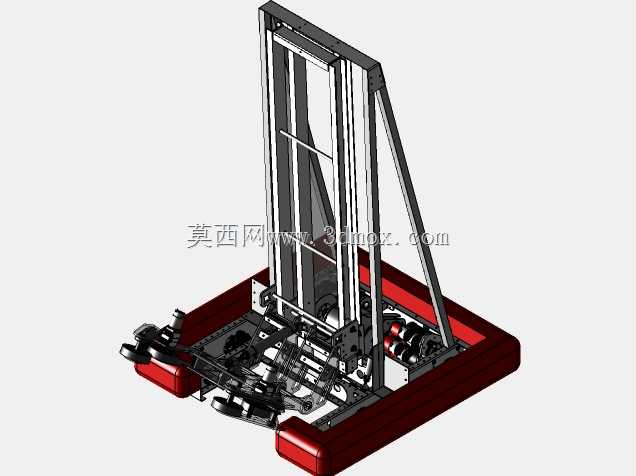

这套竞技机器人结构针对青少年机器人对抗赛事的作业需求设计，整体采用框式立式布局，底部为围边式矩形移动底盘，底盘四周设置红色防撞缓冲围边，可在高速对抗碰撞中吸收冲击能量，保护内部传动与电控元件不受损。底盘前端集成两组拾取执行机构，通过多连杆铰接结构连接驱动单元，可完成地面目标物件的拾取、抬升动作，铰接点处配置自润滑衬套，降低高频往复动作的磨损量，保证赛事全程动作可靠性。立式升降框架采用工业铝型材拼接搭建，型材槽内可灵活安装传感器、线缆拖链与附属执行件，框架侧面设置斜向支撑铝型材，形成三角形稳定受力结构，抵消升降作业时的侧向倾覆力矩，避免高速移动急停、碰撞时框架出现形变偏移。升降部分采用直线导轨导向搭配同步带传动的组合方案，导轨安装面与铝型材基准面贴合定位，保证升降滑台的运行直线度，传动带张紧结构设置在框架底部，无需拆解上部结构即可完成张紧度调整，适配赛事现场快速维保的需求。底盘内部的动力单元采用对称布局，两侧驱动轮同轴布置，配合前端随动万向轮实现差速转向，转向半径可控制在自身底盘尺寸范围内，适配赛事场地狭窄通道的通行需求。设计过程中优先考虑模块化拆分逻辑，底盘、升降框架、前端拾取机构均采用螺栓快拆连接，单个模块可独立拆解更换，出现结构损坏时可在短时间内完成备件替换，无需整体拆解设备。线缆全部沿铝型材槽内布置，通过线卡固定，避免运动过程中线缆剐蹭场地物件或被对手设备勾挂，所有电气元件的安装位均预留散热间隙，保证长时间连续作业时电控系统工作稳定。整体结构的安装边界充分考虑赛事规则的尺寸限制，静态收纳状态下外轮廓无突出尖锐部件，所有边角均做圆角处理，既符合赛事安全要求，也能减少碰撞时的结构应力集中点。升降滑台的行程经过匹配计算，完全覆盖赛事中目标投放位的高度区间，滑台台面预留通用安装孔位，可根据不同赛季的任务需求快速更换对应的作业末端，无需改动主体框架结构。
