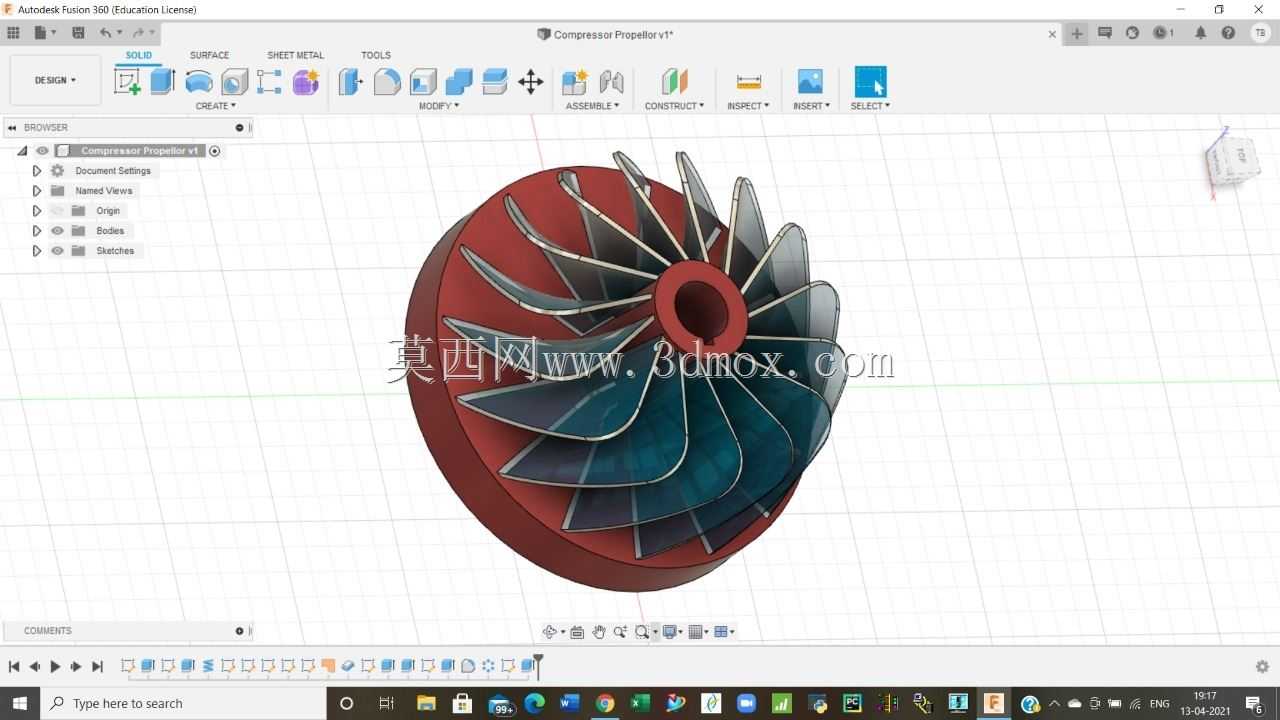

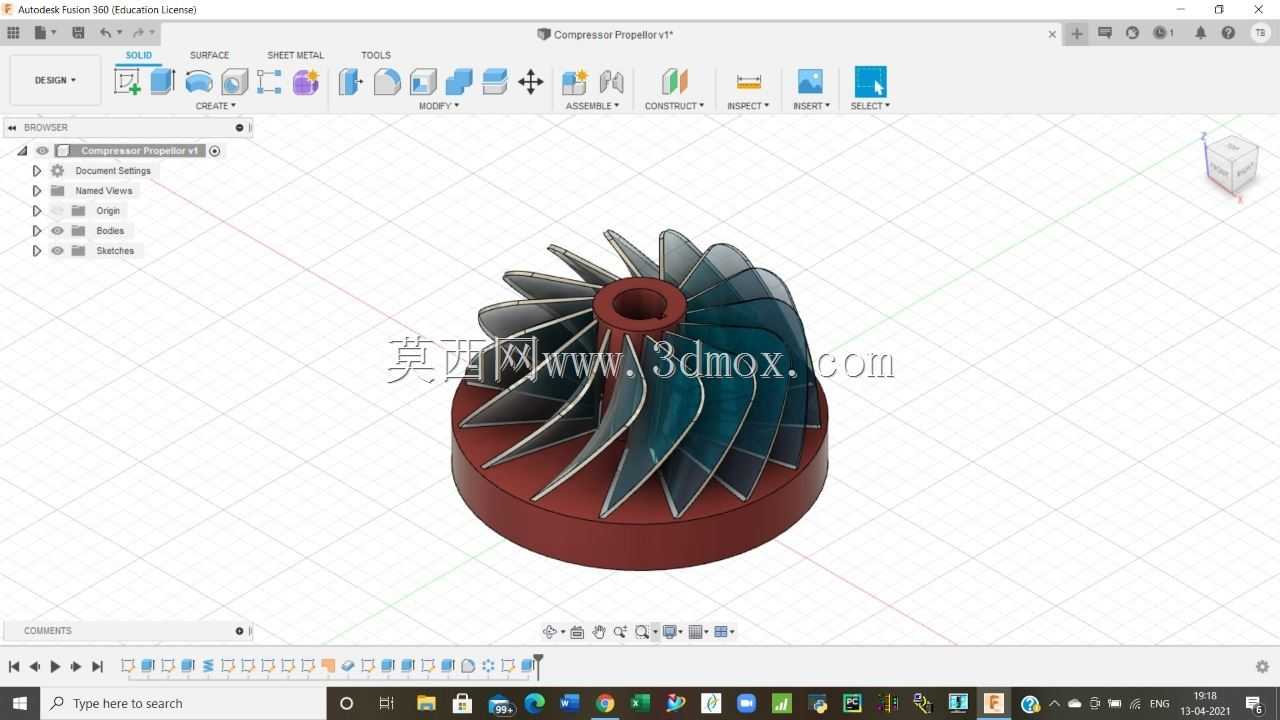

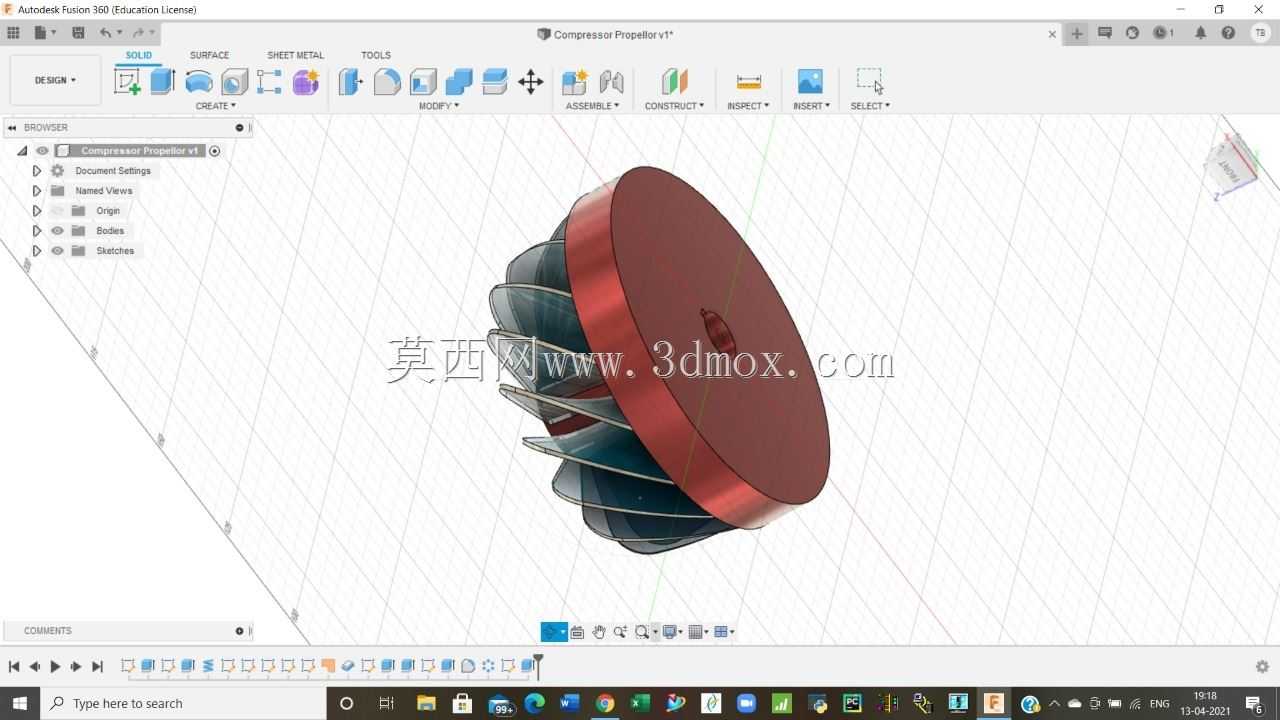

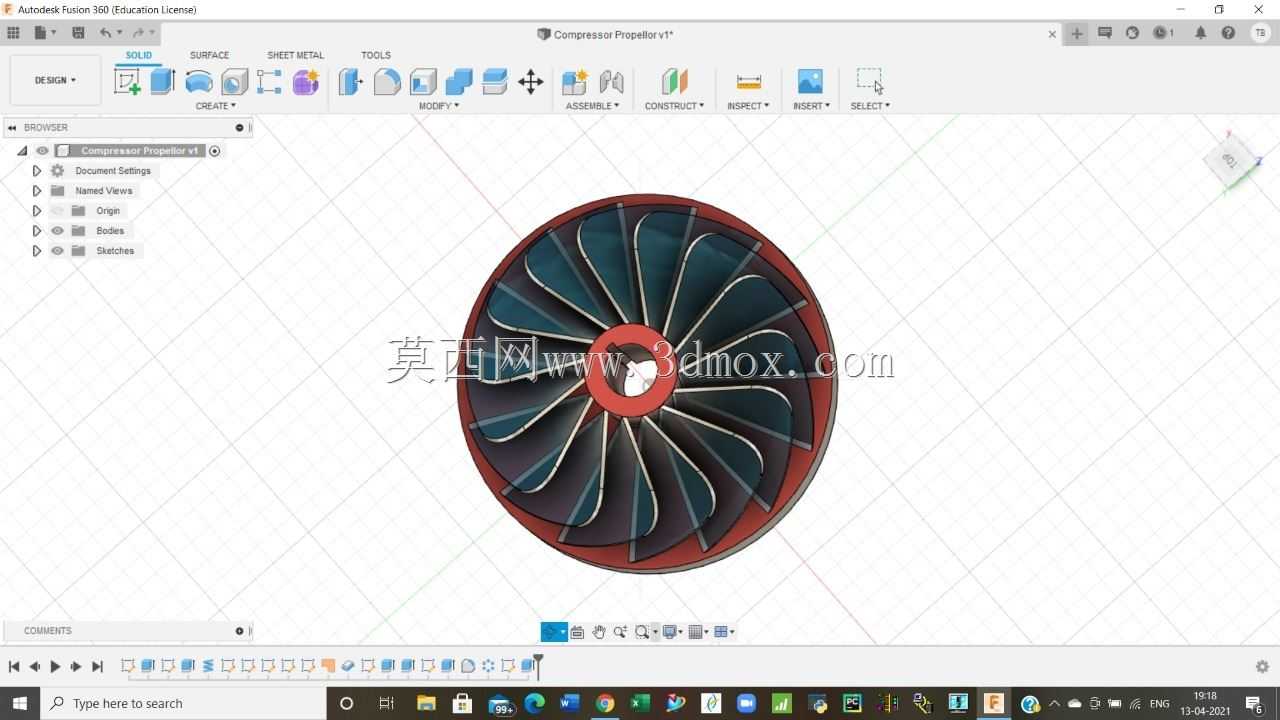

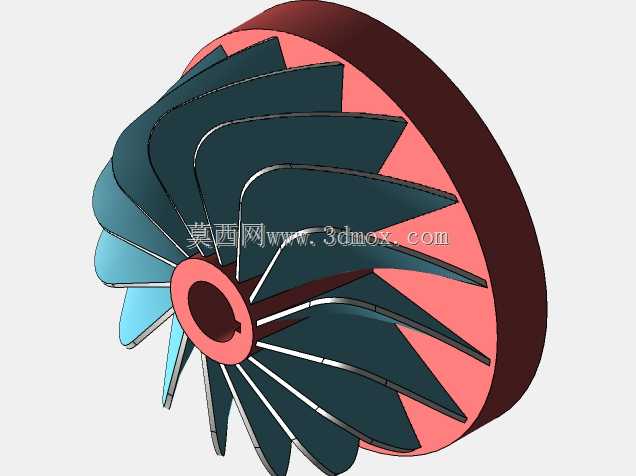

离心式压缩机三元叶轮结构设计

项目分类:3D模型 发布时间:2021-09-27 ID:290233
  • 离心式压缩机三元叶轮结构设计
  • 离心式压缩机三元叶轮结构设计
  • 离心式压缩机三元叶轮结构设计
  • 离心式压缩机三元叶轮结构设计
  • 离心式压缩机三元叶轮结构设计

在透平压缩类设备的核心做功单元设计中,叶轮作为直接与待压缩介质接触的旋转部件,其气动外形与结构强度的匹配度,直接决定整台设备的运行效率与稳定工况区间。这类叶轮普遍应用于空气分离装置的原料气压缩段、工业流程的工艺气体增压环节、中小型燃气轮机的压气机端,以及车载涡轮增压的压气轮结构中,不同场景下的叶轮设计会根据介质属性、压比需求、运行转速做针对性调整。从结构设计逻辑来看,该叶轮采用后弯式三元扭曲叶片构型,叶片型线沿叶高方向存在连续的曲率变化,这种设计能够有效降低叶道内的气流分离损失,避免高转速工况下叶尖区域出现涡流阻滞,相比直叶片径向叶轮,其等熵效率可提升8到12个百分点,更适合中高压比的单级压缩场景。叶轮的轮盘与轮盖采用一体化铣削加工的构型思路,叶片与轮盘、轮盖的连接位置做了大圆弧过渡处理,能够分散高速旋转时产生的离心应力,避免应力集中导致的叶片根部疲劳开裂,适配每分钟上万转的连续运行工况。从安装边界来看,叶轮中心设置带键槽的轴孔,能够与压缩机主轴通过平键实现周向定位,轴孔端面预留有锁紧螺母的贴合面,可实现轴向位置的固定,保证高速旋转时的动平衡精度;叶轮的外径尺寸适配对应机型的蜗壳流道内径,安装时叶尖与蜗壳壁面需保留均匀的微小间隙,既避免转动时出现刮蹭,又能减少间隙漏气损失。在实际运行过程中,介质从叶轮中心的进气区域轴向进入,随着叶轮高速旋转,叶片对介质持续做功,将机械能转化为介质的压力能与动能,介质沿叶片间的流道径向甩出,进入后续的扩压器与蜗壳结构完成动能到压力能的进一步转换。设计过程中需要兼顾气动性能与结构强度的平衡,叶片厚度从根部到叶尖逐步减薄,在保证叶根强度足够的前提下,降低叶尖区域的重量,减小离心载荷,同时叶型的进出口安装角经过反复迭代,匹配不同流量工况下的气流入口角,拓宽压缩机的稳定工作范围,避免喘振工况过早出现。这类叶轮的建模过程需要先完成子午流道的型线绘制,再基于气动计算得到的叶片各截面翼型数据,通过曲面放样完成叶片构型,最后对所有连接位置做倒圆处理,为后续的有限元强度校核、流场仿真提供准确的数模基础。
