移动式活塞空气压缩机整机结构设计

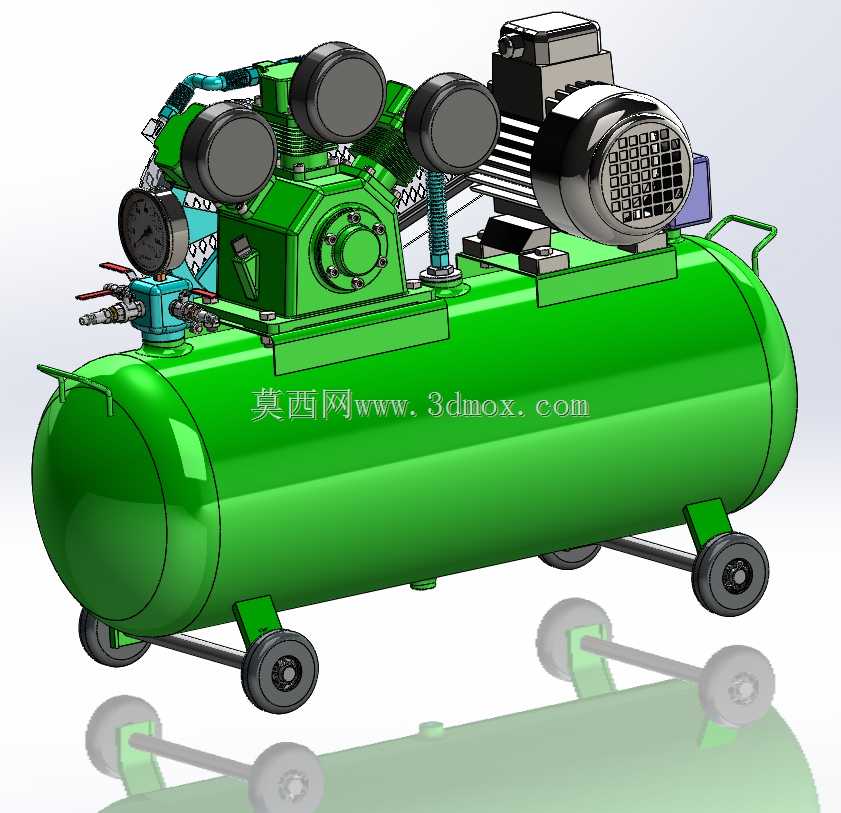

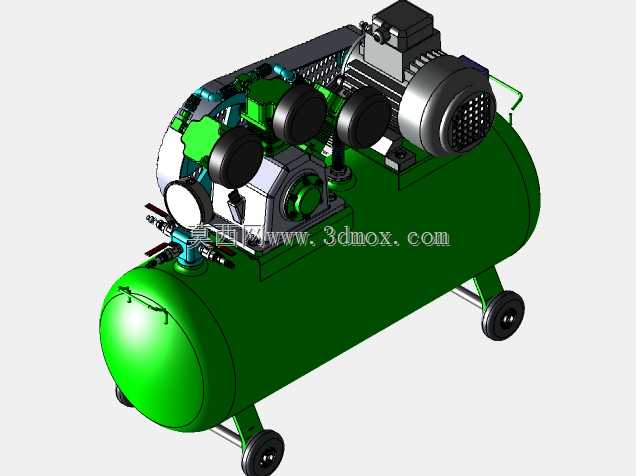

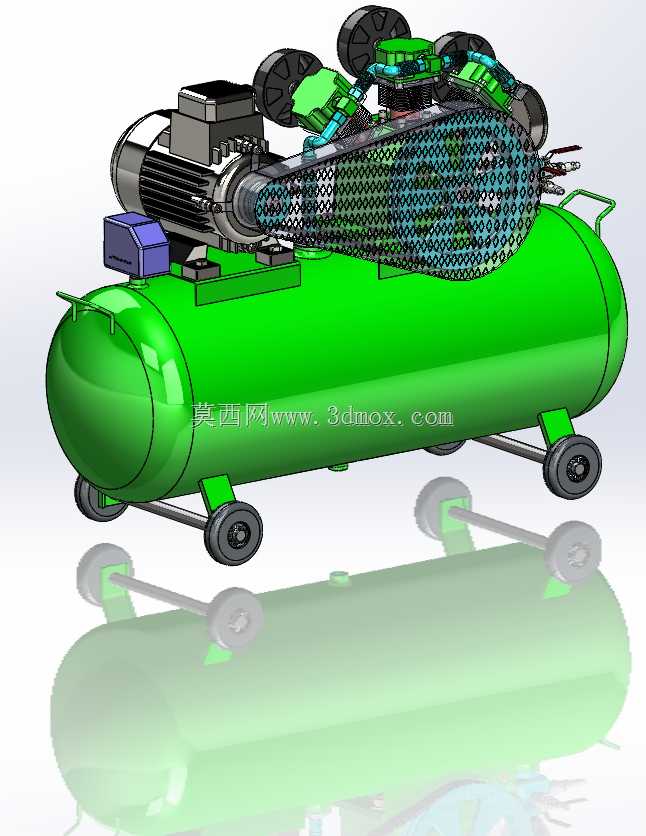

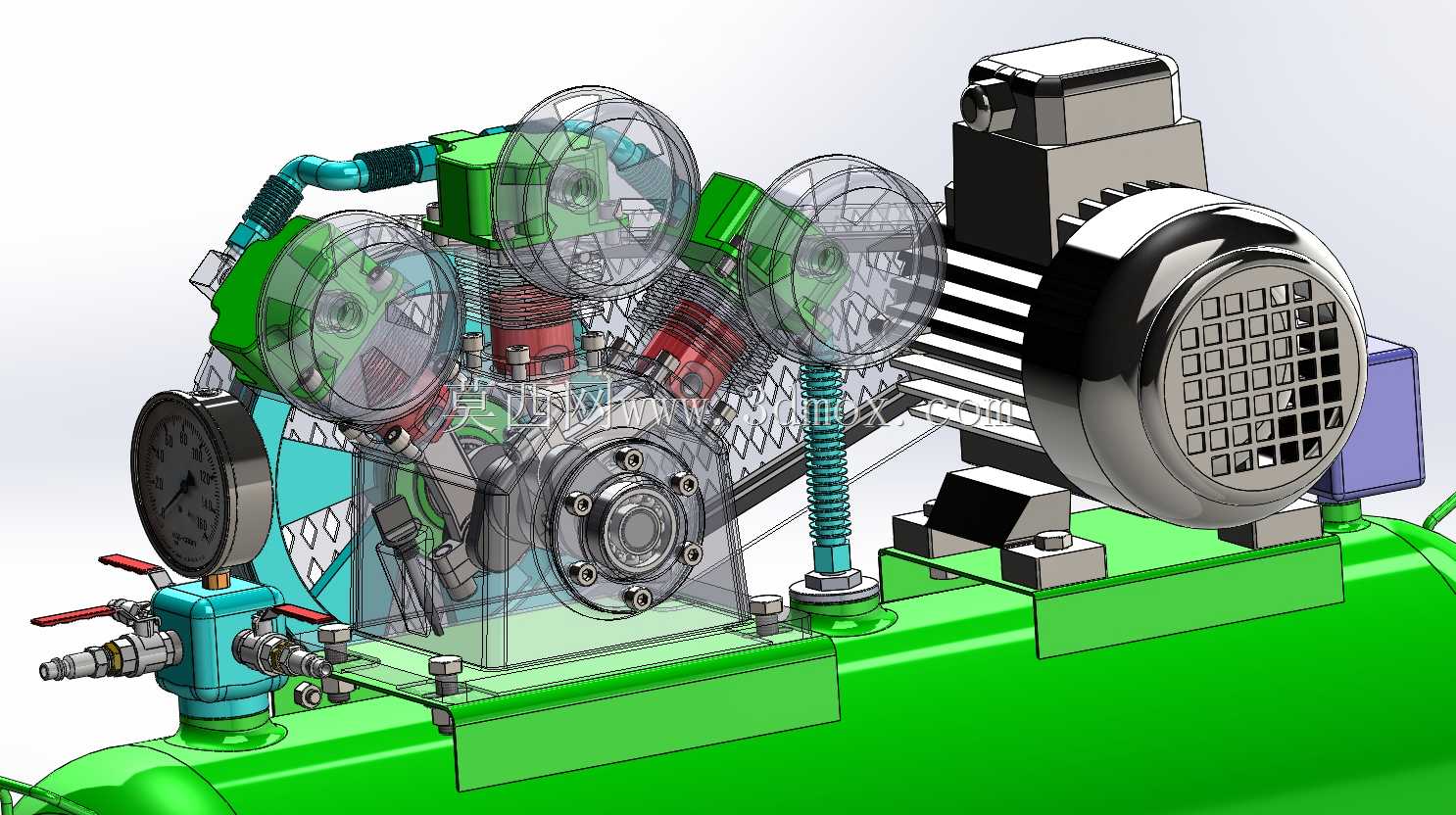

这款活塞式空气压缩设备的三维结构，完整还原了市面主流移动式工业空压机的全部装配关系，从卧式储气罐体、多缸活塞压缩头、皮带传动机构、驱动电机到移动脚轮、防护网罩、支撑脚架的所有部件均做了实体建模，没有省略任何装配层级的细节。从实际应用场景来看，这类设备是小型机加工车间、汽修门店、装修施工现场最常用的气动动力源，能够为气动扳手、喷枪、气动夹具、吹尘枪这类气动工具提供稳定的压缩空气输出，相比固定式螺杆空压机，它的移动属性让它可以灵活切换作业点位，不需要提前铺设固定的气源管路，适配零散、流动的作业需求。在功能设计层面，卧式布置的储气罐承担了稳压、储汽的核心作用，罐体上方的多缸活塞压缩头通过皮带轮与驱动电机连接，传动部位加装的网格状防护罩完全覆盖皮带与飞轮的运动区域，避免作业过程中异物卷入或者人员误触引发安全风险，罐体底部的四个脚轮采用前定向、后转向的配置，和小型手推车轮组逻辑一致，单人即可推动设备转移位置，罐体端部的扶手结构也在模型中做了完整还原，匹配实际推移的施力位置。做结构设计的时候，这类设备的安装边界需要重点关注几个维度：首先是底部脚轮的支撑跨度，直接决定了设备推移和静置时的稳定性，建模时轮距的设置要保证罐体倾斜30度时不会发生侧翻；其次是上部压缩头、电机的安装座定位，要保证皮带轮的共面度偏差控制在允许范围内，避免皮带运行时出现偏磨、掉带的问题；另外罐体上方各部件的高度排布，要预留出电机接线、维护时扳手操作的空间，不能出现部件干涉导致后期维护无法拆卸的问题。从建模细节来看，压缩缸头的散热鳍片、电机的接线盒、罐体上的压力表安装位、安全阀接口都做了对应结构还原，没有做简化处理，不管是用来做设备选型的结构参考，还是做同类产品的改型设计，都可以直接调取对应部件的尺寸关系做校核，不需要再重新测绘基础结构。这类移动式空压机的设计核心，是在保证储气量、排气压力满足使用需求的前提下，尽可能压缩整机的外形尺寸，控制整体重量，让设备的移动灵活性最大化，同时兼顾传动防护、操作安全的要求，模型里的各部件排布刚好贴合这一设计逻辑，重心落在四个脚轮的支撑中心区域，推移时不会出现头重脚轻的翘头问题。
