梅泰克VESC6 200a电调散热壳体结构设计

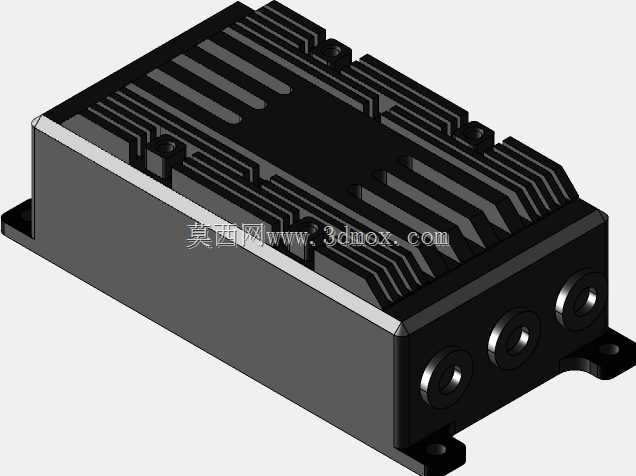

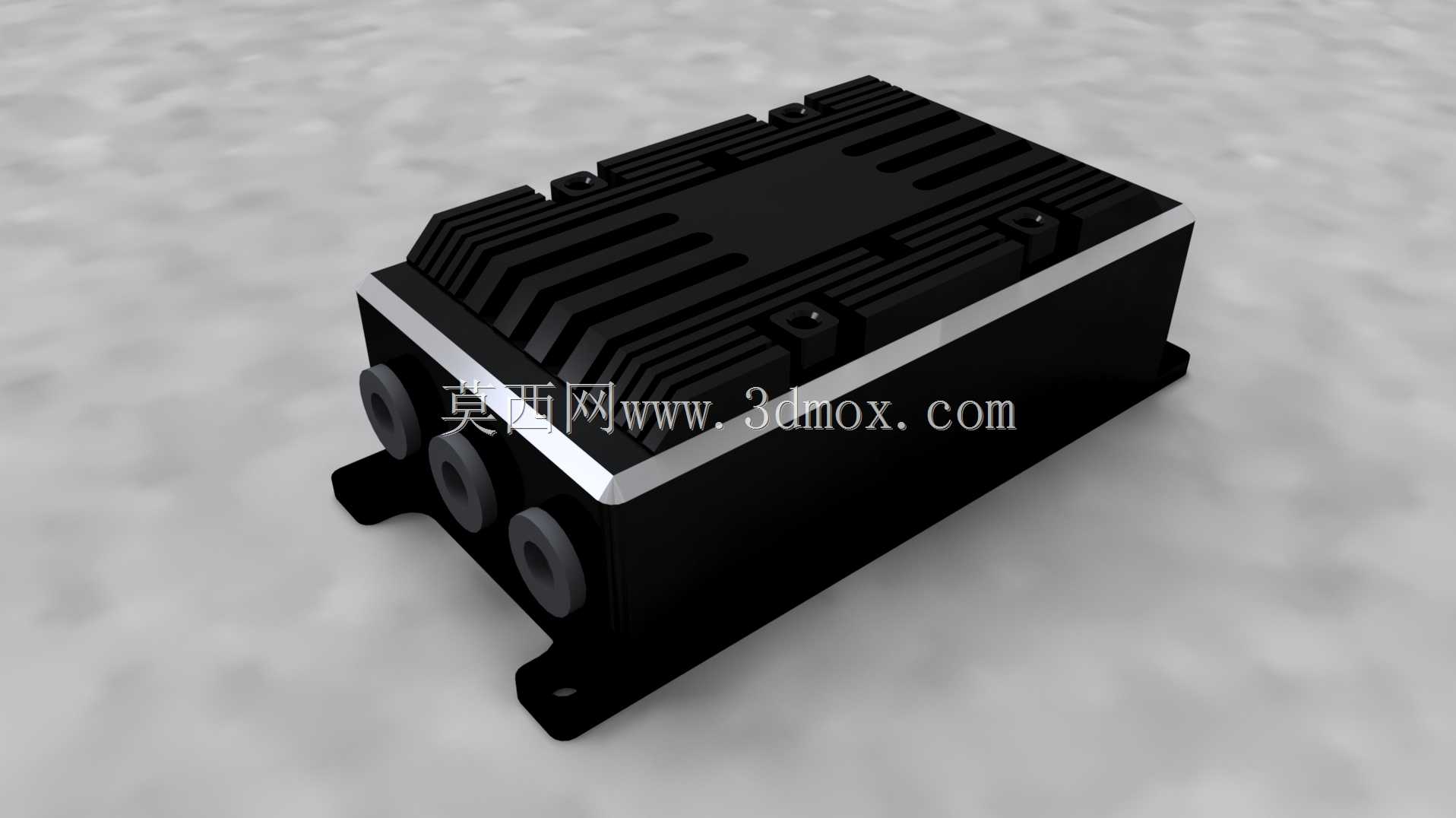

这款电调壳体的设计，首先要匹配电动滑板、遥控模型车、小型电动动力载具这类场景的安装需求，这类应用场景里设备往往处于紧凑的安装空间内，同时持续大电流输出会带来极高的发热，所以壳体本身承担了结构防护、散热、安装定位三重核心作用。从结构设计思路来看，壳体主体采用一体化压铸铝的结构思路，顶面直接做出平行排布的散热鳍片，鳍片的走向顺着设备安装时的气流方向布置，在载具行进过程中可以利用迎面气流带走鳍片间的热量，不需要额外加装散热风扇就能满足200a持续电流下的散热需求，避免了风扇带来的额外功耗、进灰以及可靠性问题。壳体侧面预留的三个圆形接口位，对应动力线、信号线的出线需求，接口处做了凸台结构，方便后续装配防水胶圈，满足户外使用时的防泼溅要求，避免雨天行驶或者路面溅水导致内部电路短路。底部延伸出的带孔安装耳，是严格按照原厂安装点位做的定位设计，安装孔的孔距、孔径都匹配常用的安装支架尺寸，不需要额外做转接件就能直接固定在载具的安装位上，安装耳和壳体主体做了加强筋过渡，避免载具行进过程中的振动导致安装耳断裂。壳体的整体外形做了切角处理，边角处没有尖锐的直角，既可以避免安装时划伤操作人员，也能减少安装过程中和周边部件的干涉，在紧凑的设备舱内可以更顺畅地完成装配。尺寸边界上，壳体的长宽高都控制在常规电调的安装尺寸范围内，鳍片的高度没有超出常规安装的空间限制，不会和载具的上盖板或者电池仓产生干涉，内部的腔体尺寸刚好匹配VESC6 200a的电路板尺寸，电路板可以通过壳体内部的定位柱直接固定，不需要额外打胶或者做固定支架，装配效率更高。实际使用中，这类大电流电调往往是动力系统的核心控制部件，壳体的散热能力直接决定了电调的持续输出功率，鳍片的厚度和间距经过匹配设计，既保证了足够的散热面积，也不会因为鳍片过密导致积灰难以清理，长期使用后也能维持稳定的散热效率。壳体侧面的壁厚做了梯度设计，靠近功率管的位置壁厚更厚，可以更快把功率管产生的热量传导到外表面的鳍片上，安装接口的位置壁厚适当加厚，避免接线时拧动接头导致壳体开裂。
