理光壁挂式智能监控摄像设备结构设计

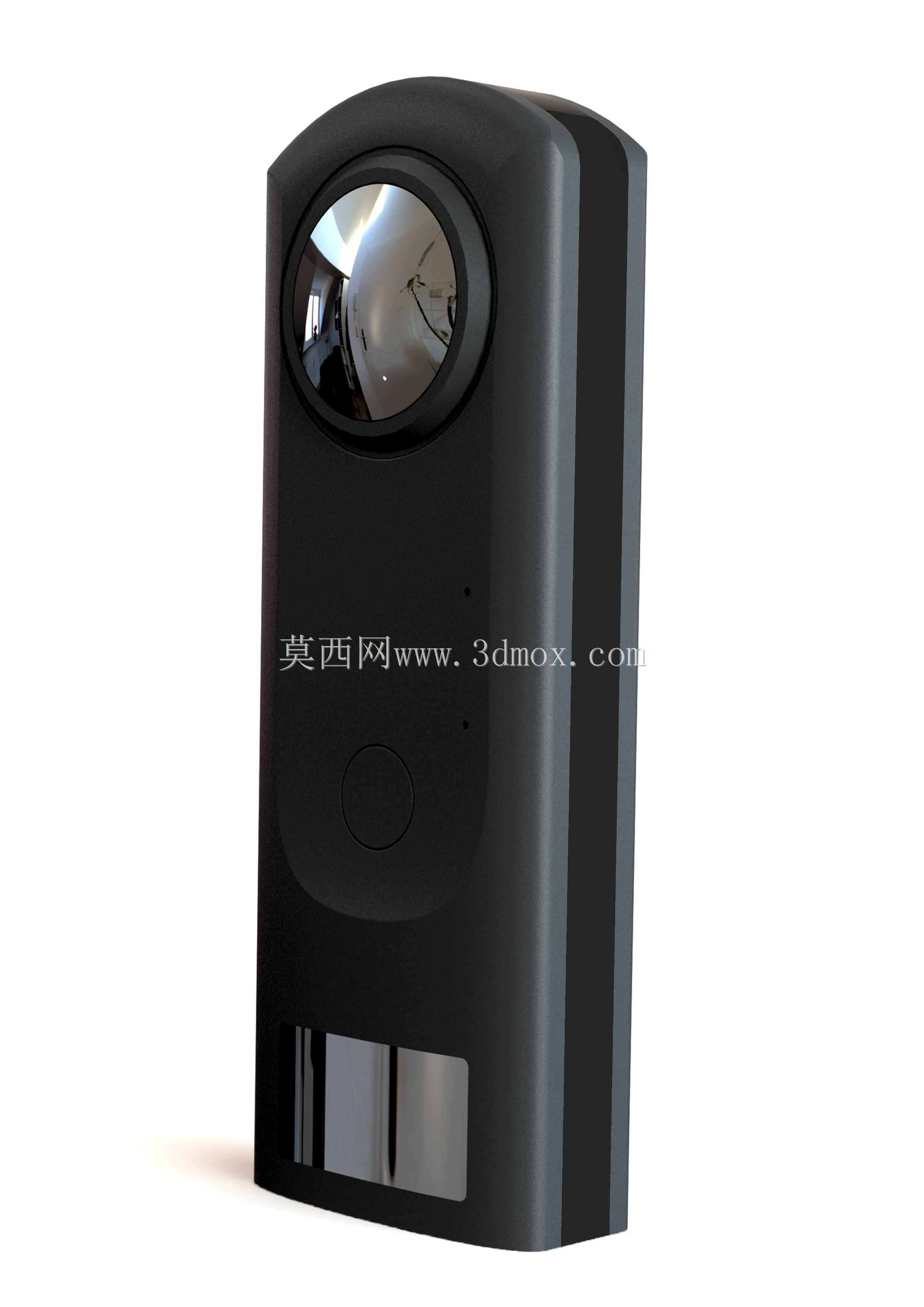

这款壁挂式监控摄像设备的三维结构设计，首先围绕民用及商用安防场景的实际部署需求展开，在做结构排布时优先考虑了墙面贴装的安装边界，整体采用竖置窄幅的长方体切角造型，背部做了完全贴合墙面的平直安装面，预留的壁挂固定孔位隐藏在设备下沿的可拆卸盖板内，安装后不会外露固定件破坏外观整体性，设备整体厚度控制在65mm以内，突出墙面的尺寸不会对通行空间造成干扰，适配走廊、办公室、商铺入口、住宅玄关等多种窄空间安装场景。

镜头区域采用内凹式的沉台设计，将大广角光学镜头内嵌在机身正面上半部分的弧形沉槽内，这种结构一方面可以避免镜头被意外剐蹭划伤，另一方面弧形沉槽的内壁可以做哑光吸光处理，减少环境杂光直射镜头产生的眩光问题，提升成像画面的清晰度。镜头下方的机身正面设置了圆形的人体感应传感窗口，窗口与机身外壳做了一体化的微凸设计，既保证传感信号的穿透性，又不会出现突兀的结构凸起破坏机身整体线条。

机身下半部分预留了补光模块的安装位，采用内嵌式的矩形透光窗设计，补光元件固定在机身内部的支架上，透光窗与外壳表面齐平，避免积灰同时保证补光光线均匀扩散，在低光照环境下可以自动触发补光，保证夜间成像的画面质量。机身侧面做了小角度的斜切过渡，弱化了长方体造型的生硬棱角，同时在斜切面上预留了散热格栅的隐藏位置，设备工作时产生的热量可以通过侧面的微缝格栅自然散出，不需要额外加装散热风扇，降低设备运行的噪音同时提升结构可靠性。

内部结构设计上，采用分层式的腔体排布，最上层为镜头与图像传感器的固定支架，支架做了可微调角度的转轴结构，安装后可以根据实际监控需求小范围调整镜头的俯仰角度，不需要整体拆卸设备重新固定；中间层为主控电路板与存储模块的安装位，电路板通过四个减震胶柱固定在机身内壳上，可以减少墙面传导的震动对电路板元件的影响，避免长期震动导致的元件虚接问题；最下层为电源模块与接线端子的安装区域，接线口设置在设备底部，布线时线缆可以从墙面预埋的穿线管直接接入设备底部的接线腔，外部看不到明装线缆，整体安装效果更整洁。

外壳采用上下扣合的装配结构，接缝处做了错位的防水挡边设计，可以满足日常室内环境下的防泼溅需求，即使安装在靠近门口的位置，偶尔被雨水溅到也不会渗入内部损坏电路元件。所有外露的结构接缝都控制在0.1mm以内，既保证装配精度，又避免缝隙过大积灰难以清理。设备正面的品牌标识区域采用下沉式的丝印位，标识不会因为长期擦拭被磨损，同时保持机身表面的平整性。
