DT830万用表专用固定收纳支架

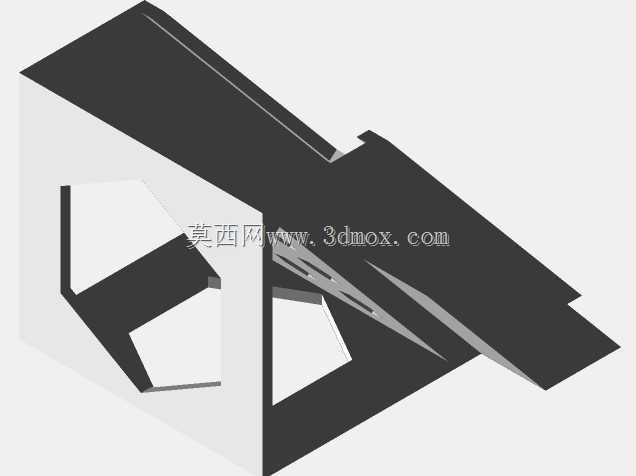

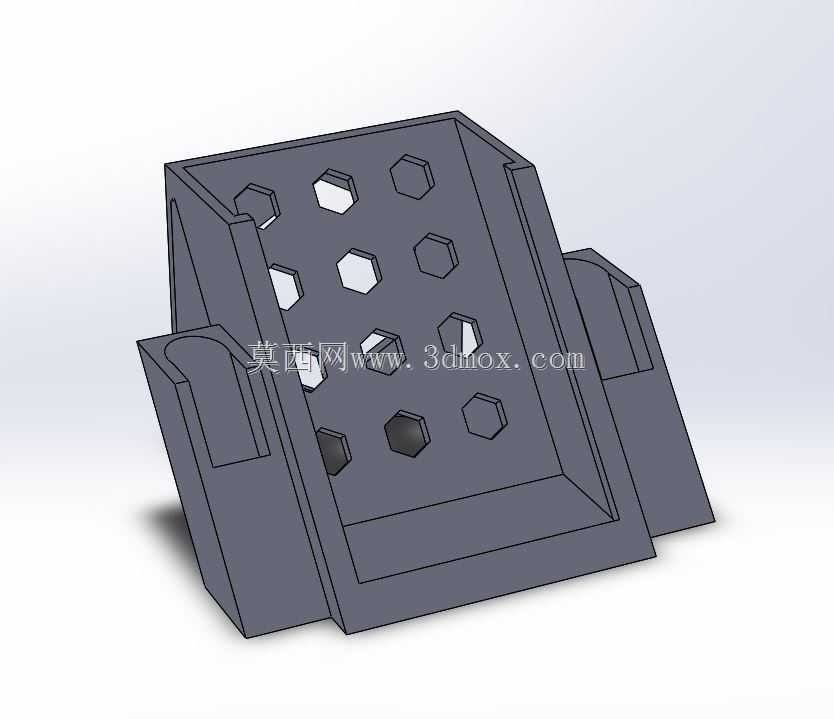

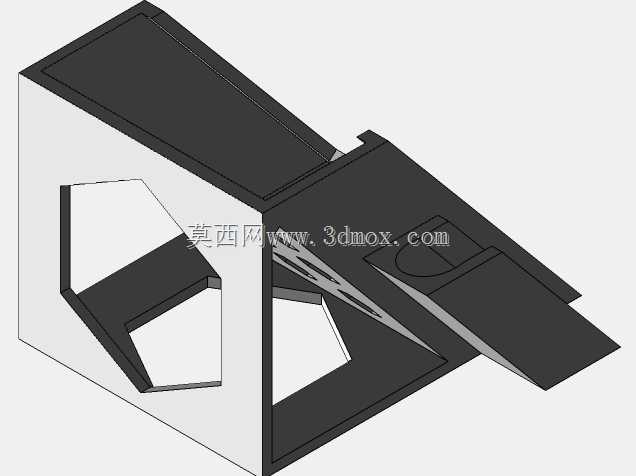

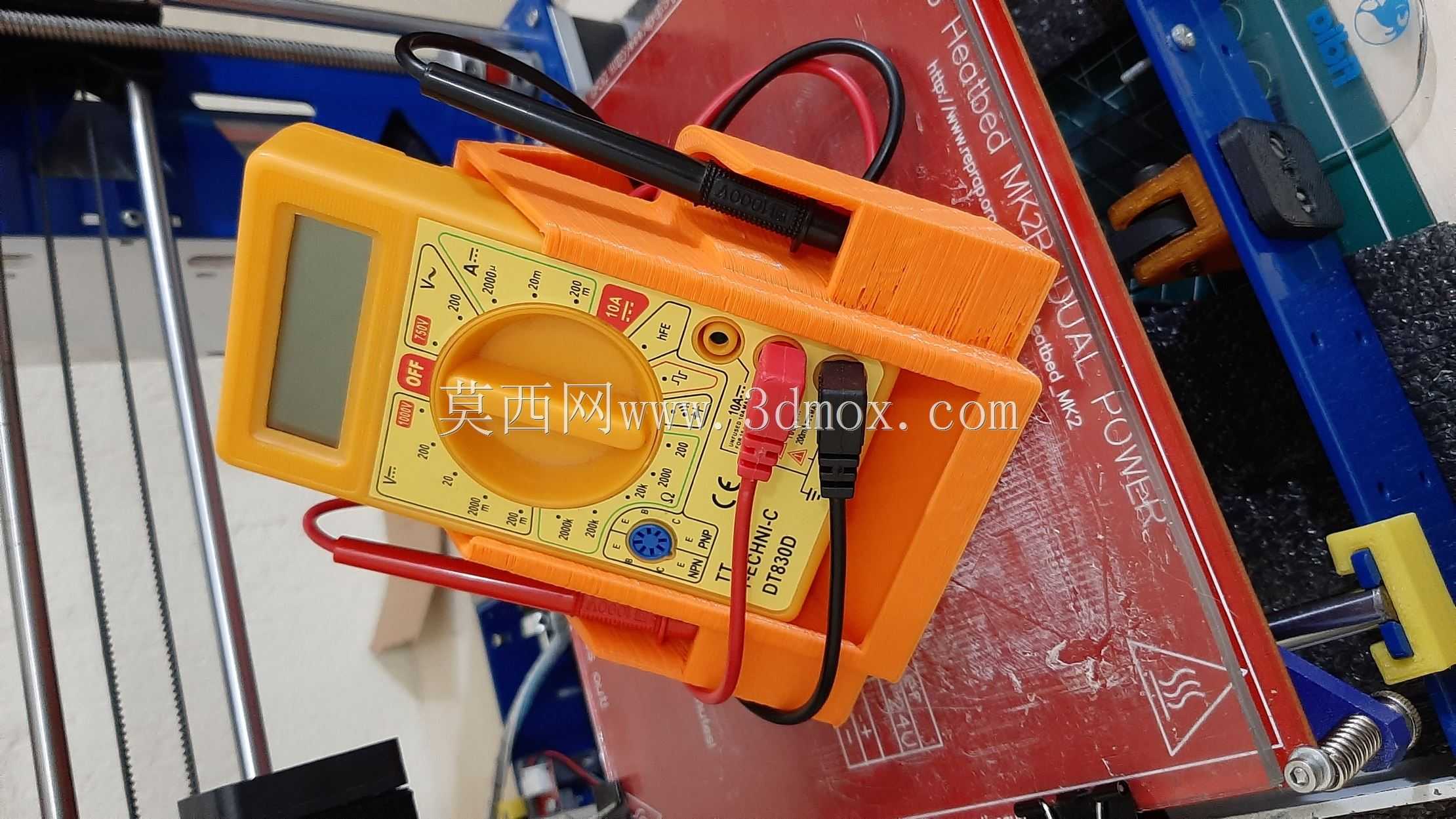

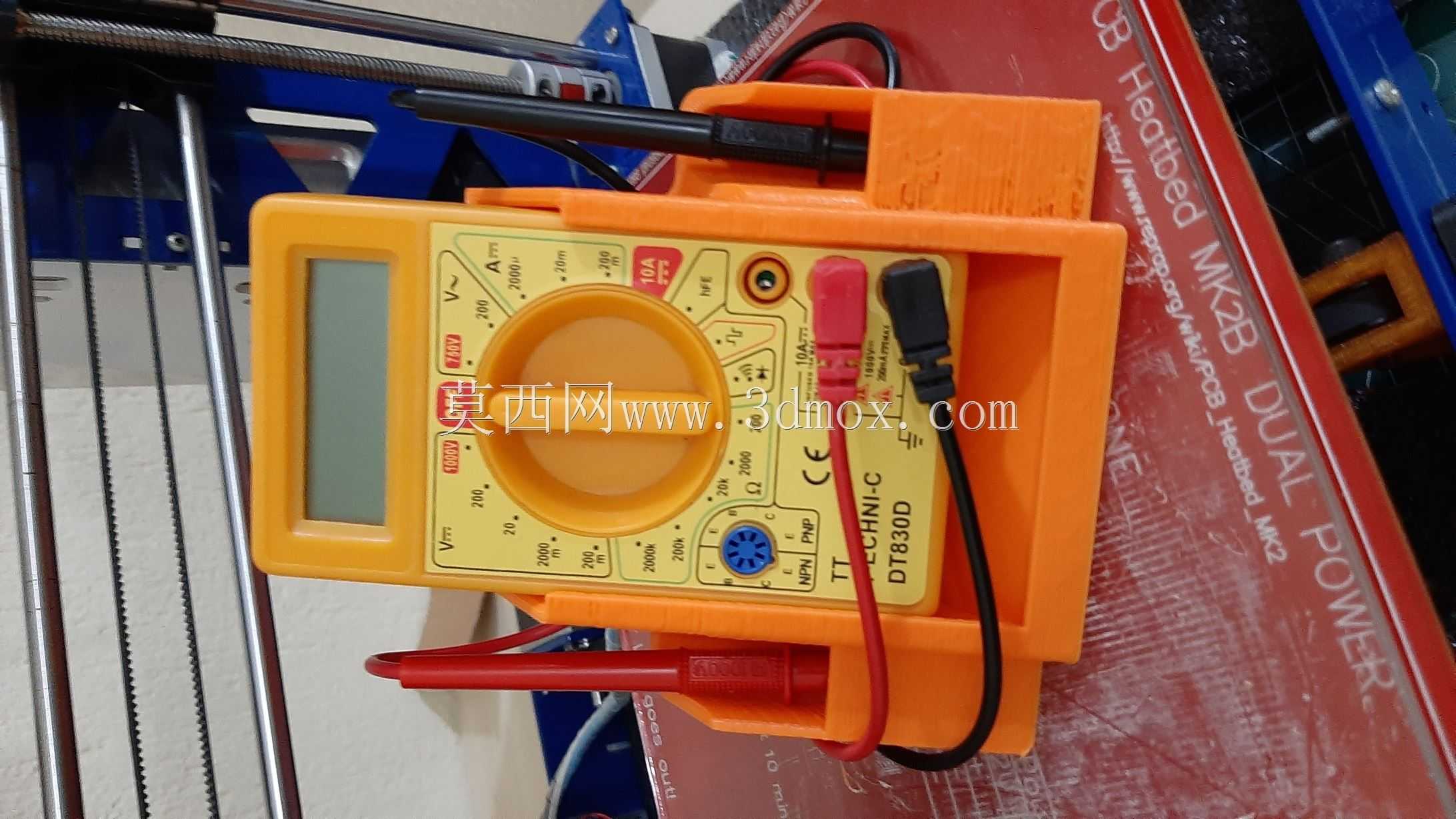

日常电子维修、电路调试、3D打印工作室运维场景中，DT830这类入门级数字万用表因性价比高、功能覆盖基础通断、电压、电阻测量需求，是一线操作人员手边的高频使用工具，但随手放置的万用表容易被线材、加工件磕碰，表笔随意堆放也会出现缠绕、表笔头沾染金属碎屑影响测量精度的问题，这款专用支架就是针对这类实际工位痛点设计的固定收纳结构。从实际使用需求出发，支架采用围合式承托结构，主体型腔完全贴合DT830万用表的外壳轮廓，放入后不会出现横向滑动，正面预留的操作缺口完全避开万用表的功能旋钮、表笔插孔、显示屏区域，不会遮挡任何操作界面与读数区域，操作人员无需将表从支架上取下，就可以完成量程切换、表笔插拔、数值读取的全部操作。支架侧边设计了一体化的表笔收纳卡槽，红黑表笔可以分别卡入对应槽位，表笔线顺着支架侧边的走线槽自然垂放，不会出现线材缠绕的问题，表笔金属头位置预留了独立的容纳空腔，避免尖锐的表笔头刮擦工作台面或者扎到其他线材。考虑到工位安装的适配性，支架底部做了平整的安装基准面，既可以直接放置在水平工作台面使用，也可以通过底部预留的安装孔位，用螺丝固定在墙面挂板、设备侧方的型材架上，适配桌面操作、壁挂取放两种不同的工位布局，整体外轮廓尺寸完全匹配DT830万用表的外形边界，不会额外占用过多工位空间，型腔侧壁做了1.2mm的均匀壁厚，兼顾结构强度与材料用量，边角位置全部做了R2的圆角过渡，没有尖锐棱角，避免取放工具时剐蹭操作人员手部。在结构设计上，支架的承托型腔深度做了针对性优化，既保证万用表放入后不会因工位振动滑落，又不会因为型腔过深导致取放时卡滞，表笔卡槽的尺寸适配常规表笔的线径，卡入后有适度的抱紧力，翻转支架也不会出现表笔脱落的情况，同时不会因为抱紧力过大导致取放表笔需要额外施加过大力度。针对3D打印制作的场景，整个支架没有悬空大角度结构，打印时不需要额外添加支撑，成型后表面质量好，不需要过多的后处理工序就可以直接投入使用，完全适配个人工作室、小型维修站点的自制工装需求，解决了常规通用工具架无法精准适配DT830万用表、收纳后操作不便的实际问题。
