GE6C自润滑向心关节轴承三维结构设计

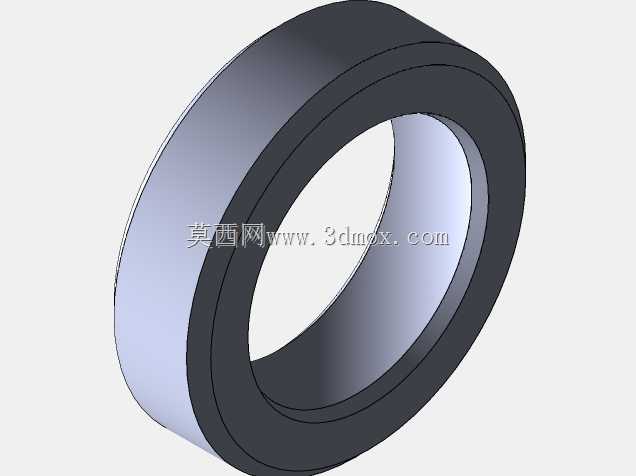

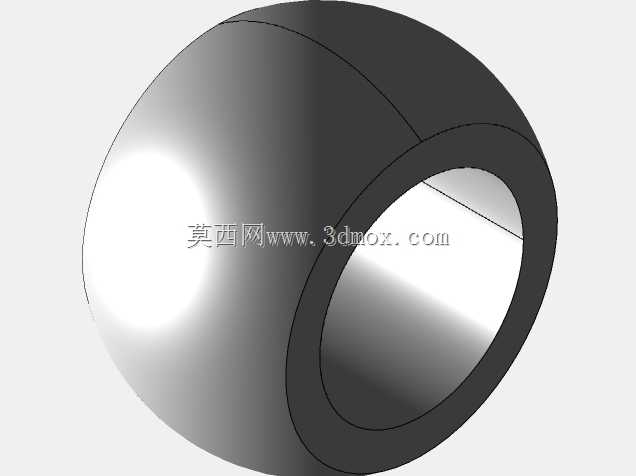

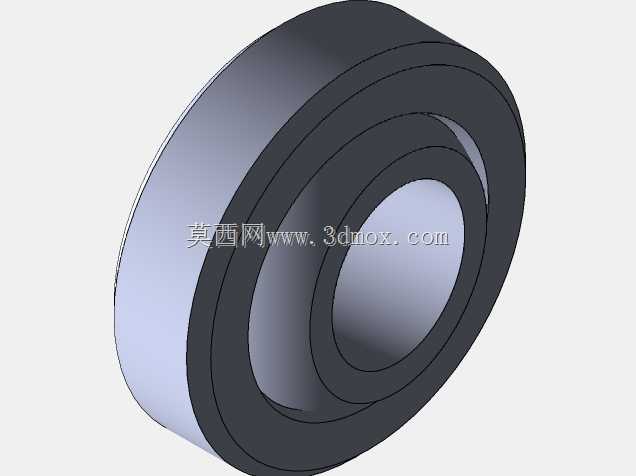

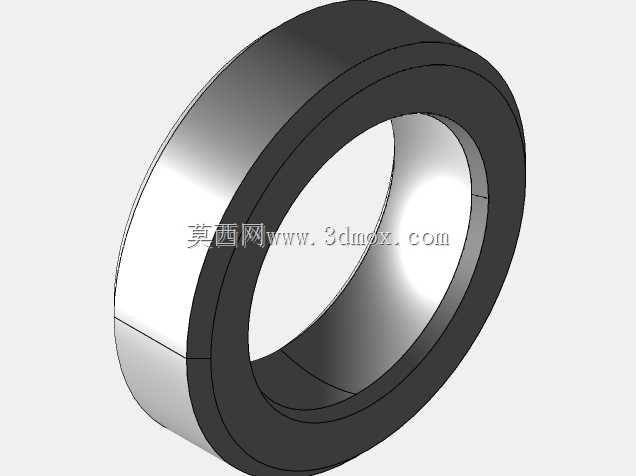

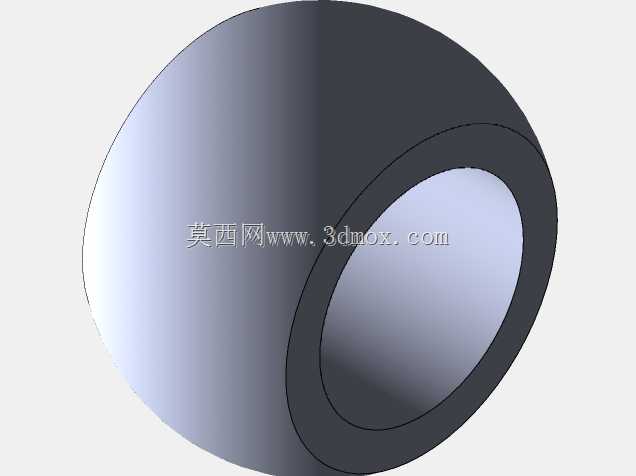

　　向心关节轴承作为铰接传动场景的核心承载部件，常被应用在需要小角度摆动、倾斜往复运动的机构连接位置，比如工程机械的动臂铰接点、自动化设备的连杆联动端、机床附件的角度调节机构，甚至部分特种车辆的悬挂连接位，都能看到这类轴承的身影。GE6C属于小尺寸规格的自润滑向心关节轴承，核心功能是在承受径向载荷的同时，允许内圈相对于外圈产生一定角度的偏摆，补偿安装过程中产生的同轴度误差，抵消机构运行时的轴线偏移量，避免连接部位出现卡滞、应力集中断裂的问题。从结构设计逻辑来看，这类轴承采用内圈外球面、外圈内球面的配合形式，两个球面的贴合精度直接决定了轴承的运行顺滑度与承载能力，设计时需要严格控制球面的轮廓度、表面粗糙度，保证摆动过程中接触面受力均匀，

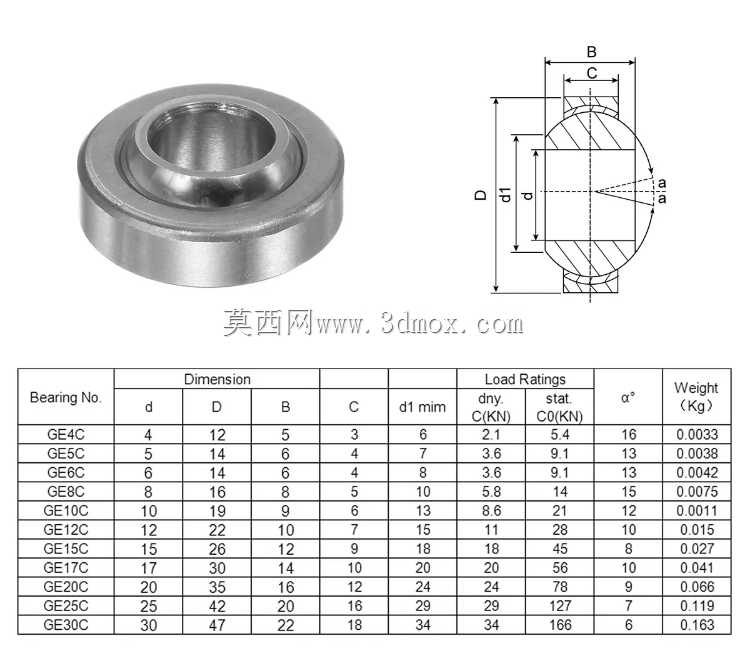

　　不会出现局部点蚀磨损过快的问题。不同于带密封结构的重载关节轴承，GE6C的结构相对紧凑，没有额外的密封端盖，适配安装空间受限、载荷中等、摆动频率不算极高的工况，安装时需要注意配合轴颈与外壳孔的公差匹配，内圈与轴采用过渡配合，外圈与座孔采用间隙配合，既保证内圈随轴同步摆动时不会出现打滑跑圈，也能让外圈在座孔内有微小的调整余量，补偿安装角度偏差。从尺寸边界来看，该规格轴承内孔直径为6mm，外圈外径14mm，内圈宽度7mm，外圈宽度6mm，设计安装座时需要预留足够的外圈容纳空间，同时要考虑内圈摆动时的避让间隙，避免机构运动到极限角度时，内圈端面与周边结构发生干涉。建模过程中需要重点还原球面配合的接触关系，标注清楚内圈的倾斜角度范围，

　　也就是轴承允许的最大偏摆角，方便后续装配调试时校核机构的运动行程，同时要注意内圈两端的倒角尺寸，倒角不仅能去除加工毛刺，还能在安装时起到导向作用，避免压装过程中刮伤配合面。这类自润滑关节轴承在使用过程中不需要额外加注润滑脂，依靠球面间的自润滑材料层实现低摩擦运行，维护成本更低，适合不方便定期补脂的封闭安装场景，设计选型时需要核对额定动载荷、静载荷参数，确保轴承的承载能力匹配机构的实际受力情况，避免过载导致球面变形、早期失效。
