六自由度球形万向节并联运动平台结构

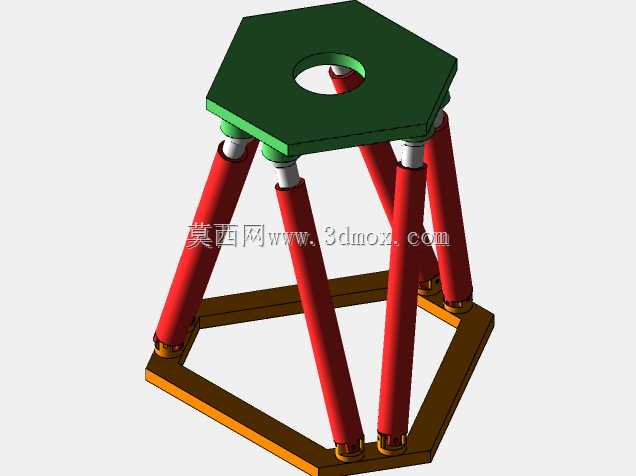

　　该并联构型运动平台采用上下双层六边形框架作为主体承载结构，六组伸缩支腿沿上下框架的角点均匀分布，支腿两端分别通过球形铰、万向节与上下平台连接，可实现空间内六个自由度的复合运动，包括沿X/Y/Z三个轴向的平移，以及绕三个轴向的转动，相比串联式运动机构，整体结构刚度更高，承载能力更强，运动累积误差更小，动态响应速度更快。在实际工业场景中，这类构型常被应用于飞行模拟器的运动体感模拟、精密加工领域的多自由度调姿定位、航天器对接过程的位姿补偿平台、车载设备的稳定隔振基座，以及多轴振动测试试验台等场景，可根据不同工况的负载、行程、精度要求调整支腿的伸缩行程、铰点分布间距以及支腿的驱动形式。设计过程中首先需要确定上下平台的铰点分布半径，

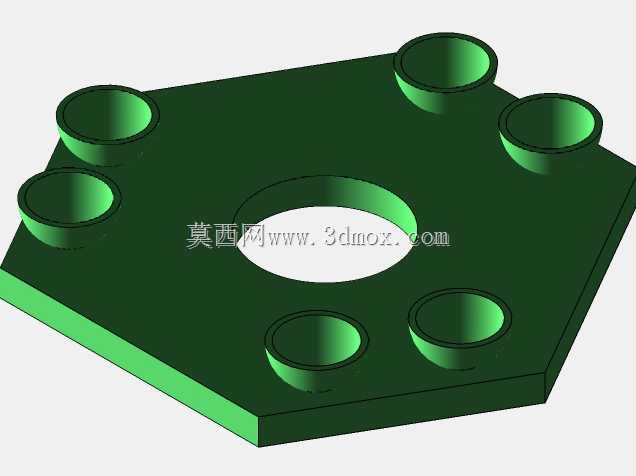

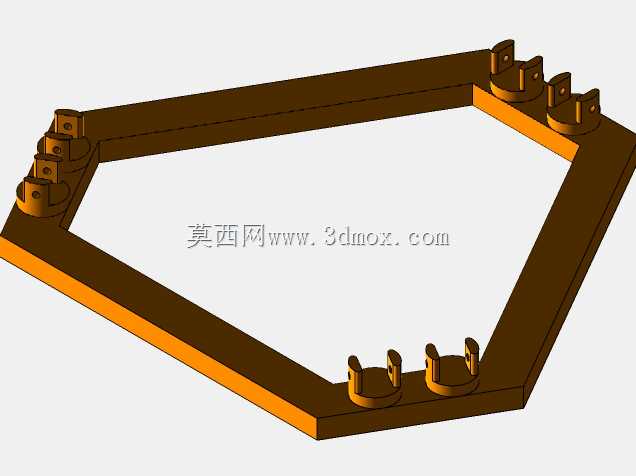

　　常规同构型平台上下铰点采用错位分布形式，避免支腿运动过程中出现机械干涉，同时保证各支腿的受力均匀性，降低单根支腿的偏载载荷；支腿部分采用缸体与活塞杆的伸缩结构，可根据驱动需求选配电动缸、液压缸或是气缸，铰点位置的关节需要预留足够的摆动角度余量，保证平台在最大运动行程范围内，关节不会出现卡死、超行程的问题。安装边界方面，下平台为六边形安装基座，可通过底部框架的安装孔与地面或是下部设备基座刚性连接，上平台中心预留的通孔可用于穿设线缆、管路或是安装末端执行器件，上平台的安装面可根据搭载设备的接口需求加工对应的安装螺纹孔，整体结构的外接轮廓尺寸可根据实际使用场景缩放，支腿的防护套可避免粉尘、切削液等杂质进入伸缩副内部，延长设备的维护周期。

　　这类并联平台的运动学逆解计算相对简便，适合搭配常规运动控制器实现精准位姿控制，相比同行程的串联多轴平台，整体占用的安装空间更小，结构自重更低，在大负载高精度的运动对位场景中具备明显的结构优势，设计时需要重点校核各支腿在极限位姿下的受力情况，以及上下平台的结构刚度，避免大负载下平台变形影响运动精度。
