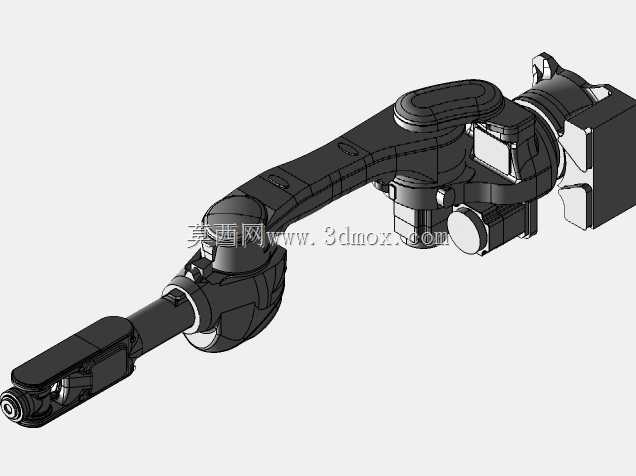

川崎RS010N六轴工业机械臂结构

　　这款六轴多关节机械臂，是中小负载搬运、装配、上下料场景里的常用设备，在3C电子零部件组装、汽车零部件机加工上下料、小型工件码垛、涂胶、弧焊等工位都有成熟应用。从结构设计来看，它采用串联多关节布局，六个回转关节分别对应腰座回转、大臂俯仰、小臂俯仰、腕部三个方向的回转，能在作业半径内实现无死角的位姿调整，末端法兰可适配夹爪、焊枪、涂胶阀、吸盘等多种执行器，适配不同工艺的作业需求。设计阶段优先考虑了关节处的管线布局，将动力线缆、信号线缆内置在臂体内部，避免作业过程中线缆与周边工装、工件发生剐蹭，减少线缆磨损带来的设备故障，同时也让臂体外观更规整，降低清洁维护的难度。大臂与小臂的结构采用了等强度优化设计，

　　在保证臂体刚性的前提下尽可能削减冗余重量，提升关节的响应速度，同时降低伺服电机的负载余量要求，兼顾运动速度与运行稳定性。腰座采用大直径交叉滚子轴承支撑，能承受作业过程中产生的倾覆力矩，即便是在满负载快速启停的工况下，也能保证底座的稳定性，减少整机振动带来的定位误差。安装边界上，底座的安装孔位采用标准圆周分布设计，可直接固定在地面安装座、龙门架或者移动滑台上，适配不同的产线布局需求，作业半径覆盖1米级的工作范围，能满足多数中小型工位的作业覆盖要求，不需要额外增加外部行走轴即可完成单工位的全范围作业。腕部采用紧凑的中空结构设计，末端执行器的管线可从腕部中心穿过，避免腕部回转时管线发生缠绕，同时缩小了腕部的整体尺寸，

　　能在狭窄的工装夹具间隙内完成作业，适配空间受限的作业场景。每个关节都集成了高精度伺服驱动与减速机构，重复定位精度能满足精密装配的要求，在搬运场景下可稳定完成10公斤级负载的快速转运，运动轨迹平滑，不会出现明显的抖动，能有效避免工件在转运过程中发生掉落或者磕碰。在产线集成时，这款机械臂可通过标准IO接口或者总线协议与周边的PLC、输送线、视觉系统进行通讯，配合视觉定位可完成散乱工件的抓取、错位工件的纠偏装配等复杂作业，不需要复杂的工装定位即可实现柔性生产，适配多品种小批量的生产模式，减少换产时的工装调整时间。
