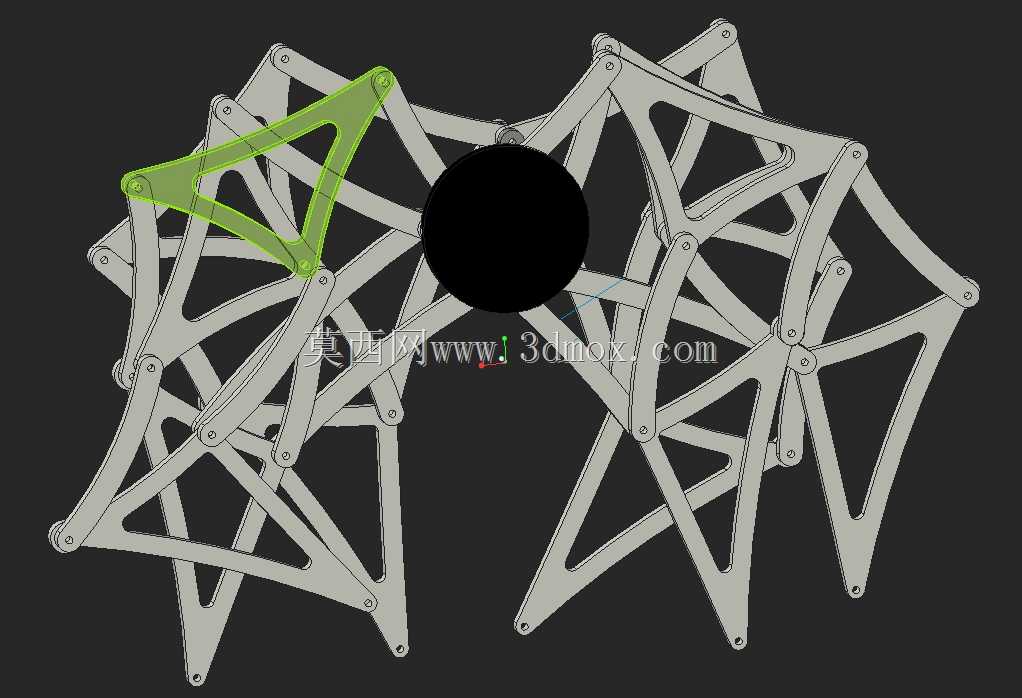

这套连杆步行机构的设计核心,是通过多组铰接连杆的几何约束,将中心旋转轴的连续圆周运动,转化为末端足端的类步行轨迹,无需复杂的电控程序就能实现稳定的连续行走动作。从实际应用场景来看,这类机构常被用于低速行走的探测载具、教学演示教具、仿生娱乐装置的行走单元,相比轮式结构,它对非平整地面的适应能力更强,不需要额外设置悬挂结构就能越过小尺寸的凸起或凹陷,在沙地、碎石路面的通过表现优于同尺寸的简易轮组。设计过程中首先要确定的是足端轨迹的落地点与抬升高度,所有连杆的铰接孔位都经过运动学仿真验证,确保每组连杆在整周旋转过程中不会出现死点,相邻连杆之间预留了足够的运动间隙,避免转动过程中发生结构干涉。中心的旋转驱动位是整组机构的动力输入点,可直接连接标准舵机或直流减速电机的输出轴,不需要额外设计传动转换结构,多组连杆单元围绕中心轴呈对称排布,运转过程中各足端依次触地,整体重心波动被控制在极小范围内,行走时的平稳性远优于单组连杆的步行结构。从安装边界来看,整套机构的连杆均采用平板式镂空结构,所有铰接点都使用同规格的销轴连接,零件加工仅需要平面切割工艺即可完成,不需要复杂的曲面加工,单组机构的厚度可根据实际负载需求调整连杆板材的厚度,足端的安装孔位预留了拓展接口,可根据使用场景加装防滑脚垫或是辅助支撑结构。在实际装配时需要注意每处铰接点的转动阻尼,过紧会增大驱动负载,过松则会导致连杆晃动影响行走轨迹精度,所有连杆的铰接孔同轴度需要控制在合理公差范围内,避免运转过程中出现卡滞。这类连杆机构的运动特性完全由杆长比例决定,调整不同连杆的长度参数就能改变足端的轨迹形态,适配不同的行走速度与越障需求,相比多自由度的足式机器人结构,它的零件数量更少,维护成本更低,不需要复杂的控制算法就能实现稳定行走,非常适合用于低成本的步行移动平台开发,也常被用作机械原理教学的演示案例,帮助学习者理解连杆机构的运动转换逻辑。
- 全部评论(0)
- 模板大小: 14.84 MB
- 售价:5金币
- 下载次数: 28
- 系统要求: STL,Other,Rendering
- 软件分类: 通用机械零部件
