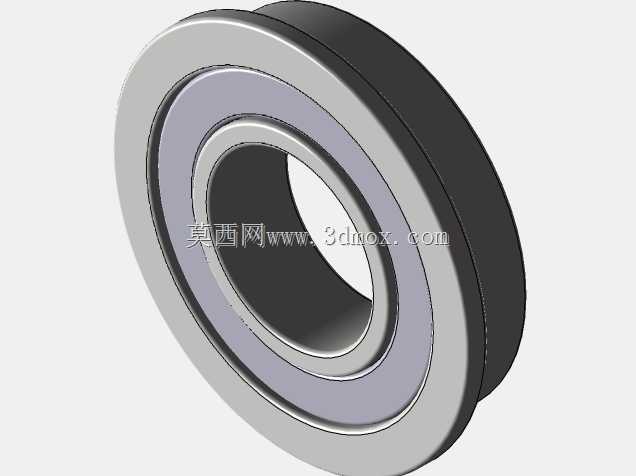

这类小尺寸滚珠轴承,常出现在对安装空间有严格限制的轻载回转场景中,比如小型伺服输出端的支撑位、桌面级精密传动模组的从动轮轴座、手持电动工具的回转支承处,还有小型流体泵的叶轮端定位结构里,都能见到同规格轴承的应用。它的核心作用是在轴与座孔之间提供低摩擦的回转支撑,约束轴系的径向窜动,同时可承受一定比例的轻度轴向载荷,避免轴件运转过程中与安装座发生直接摩擦,降低传动过程中的动力损耗,延长整套传动结构的使用寿命。从结构设计来看,这类轴承采用经典的深沟滚道构型,内圈与外圈的滚道曲率和滚动体直径做了匹配优化,滚动体均匀分布在内外圈之间,配合保持架将各滚动体等距分隔,避免滚动体在运转过程中发生相互碰撞、摩擦,保证回转过程的顺畅度。两侧的密封挡边结构,既可以阻挡外部环境中的粉尘、碎屑进入滚道内部,也能防止轴承内部填充的润滑脂在运转过程中溢出,减少日常维护的频次。从安装边界来看,该轴承内径为8mm,适配公称直径8mm的光轴安装,装配时通常采用基孔制过渡配合,避免过盈量过大导致内圈变形卡滞,或是间隙过大出现跑内圈的磨损问题;外径为16mm,适配安装座上16mm的安装孔位,装配时需保证座孔与轴的同轴度公差控制在合理范围内,避免偏心载荷导致轴承滚动体局部受力过大,提前出现点蚀、磨损失效。轴承的轴向厚度尺寸紧凑,在轴向安装空间受限的结构中,不需要额外预留过多的装配余量,就能完成轴系的径向定位。建模过程中需要重点关注滚道的圆弧曲率参数,以及滚动体与滚道的接触角设定,保证装配后滚动体与内外滚道的接触状态符合实际运转工况,同时要还原密封盖与内外圈的配合间隙,避免模型出现干涉问题,方便后续做装配干涉检查、运动仿真时,能够真实还原轴承的实际运转状态。在做设备选型时,这类小尺寸轴承需要匹配对应的额定动载荷、额定静载荷参数,结合实际工况的回转转速、载荷方向、预期使用寿命做核算,不能仅凭尺寸参数直接替换使用,尤其是在有冲击载荷的应用场景中,还要校核轴承的极限转速是否满足工况要求,避免高速运转下出现发热、抱死的问题。
