乒乓竞技夹持轮式移动机器人结构

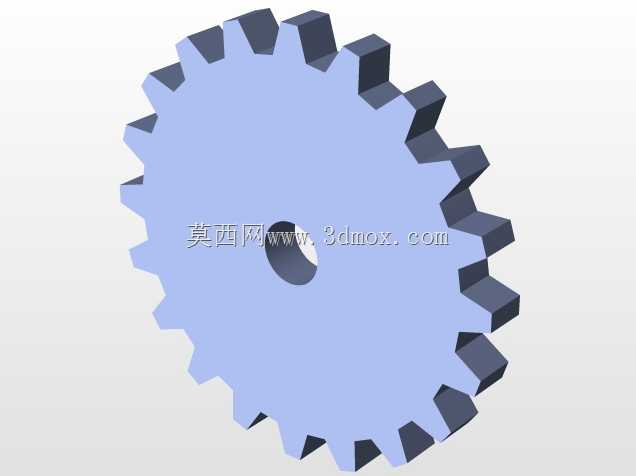

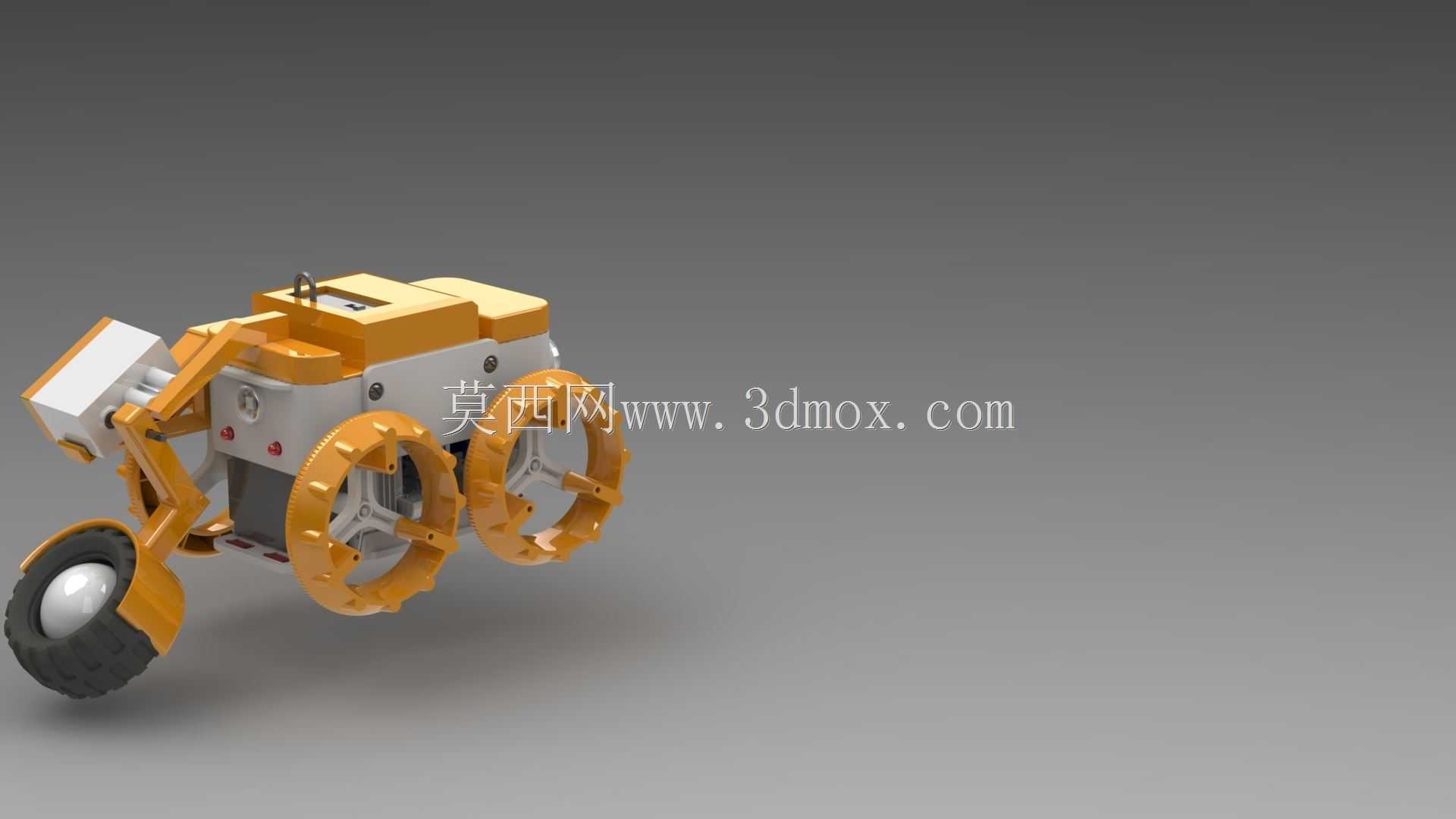

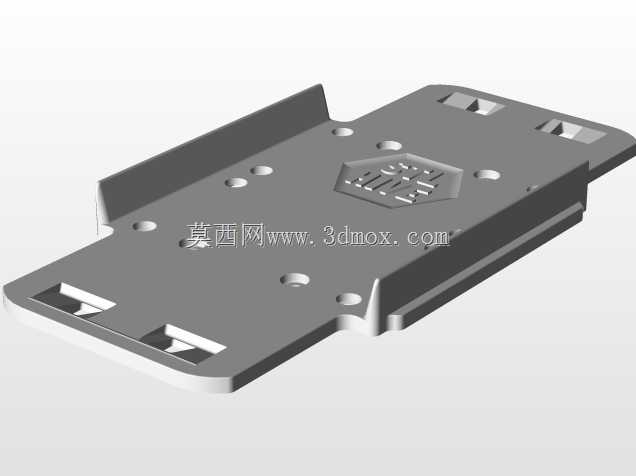

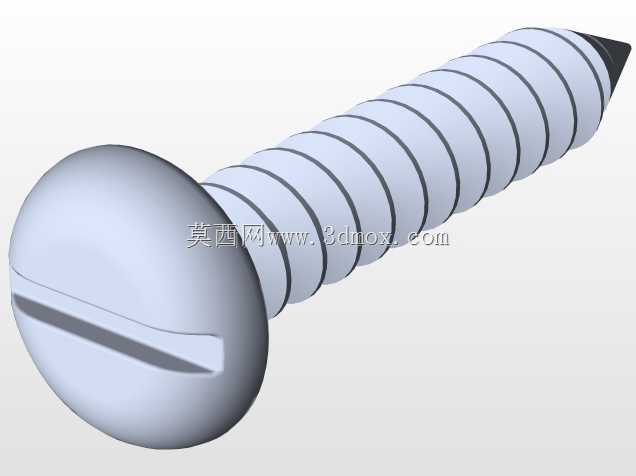

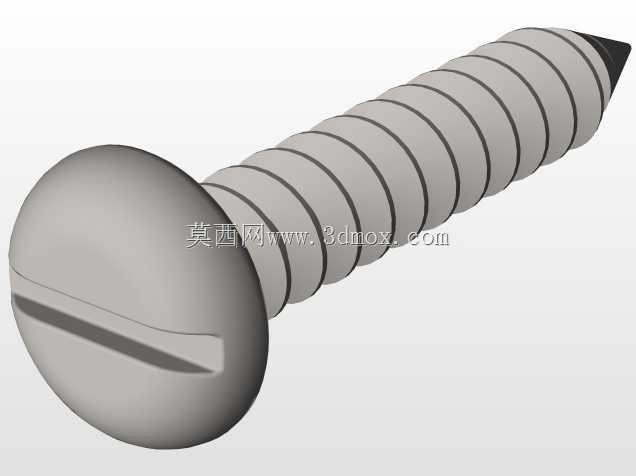

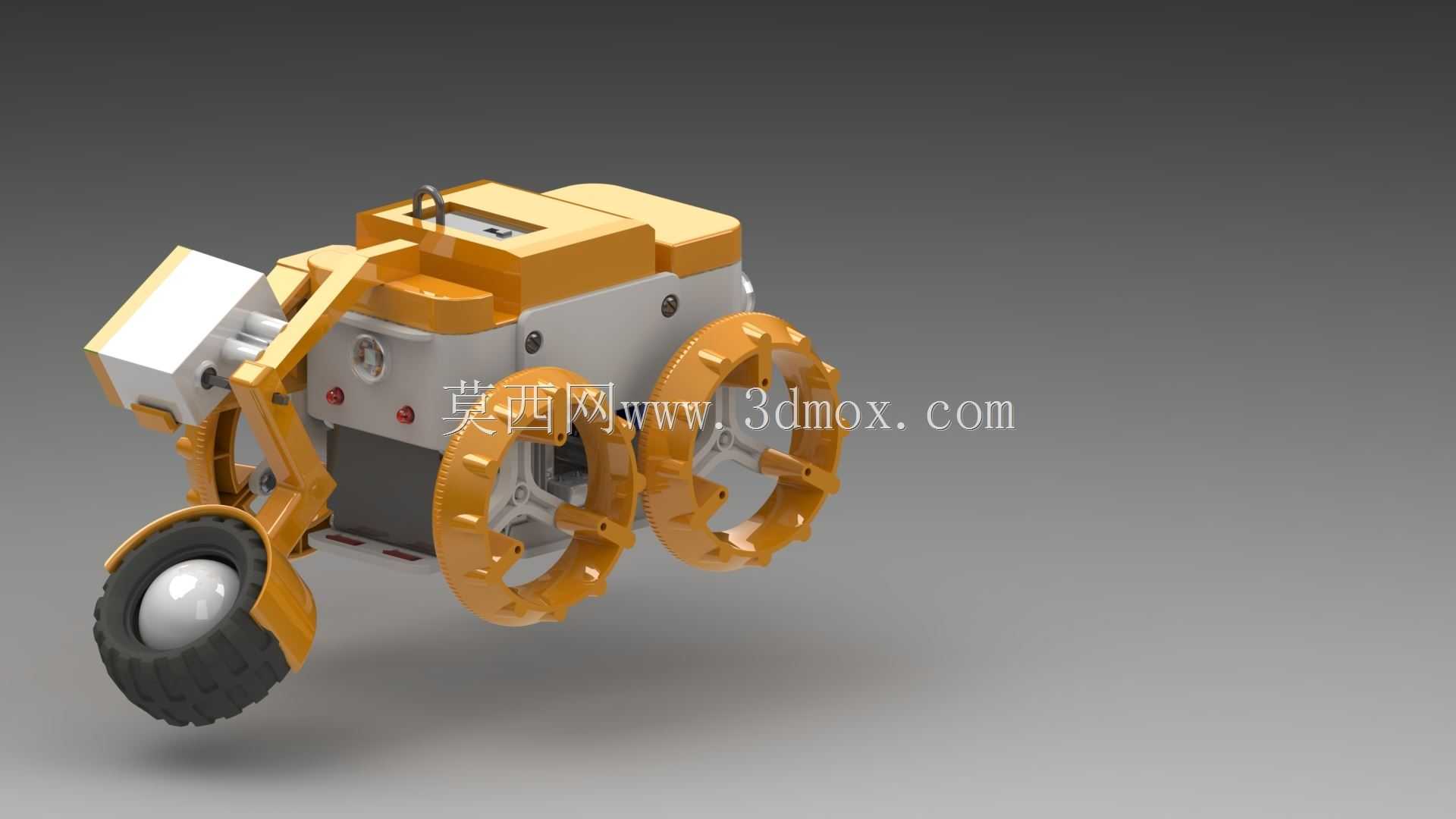

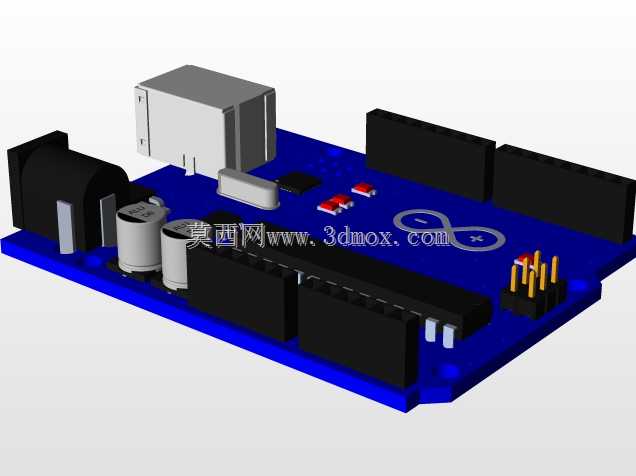

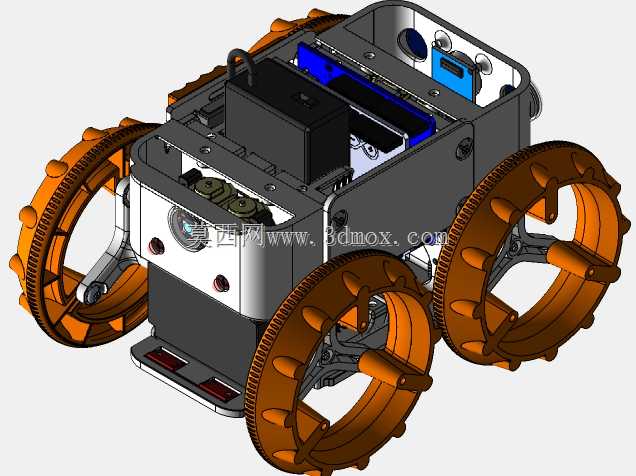

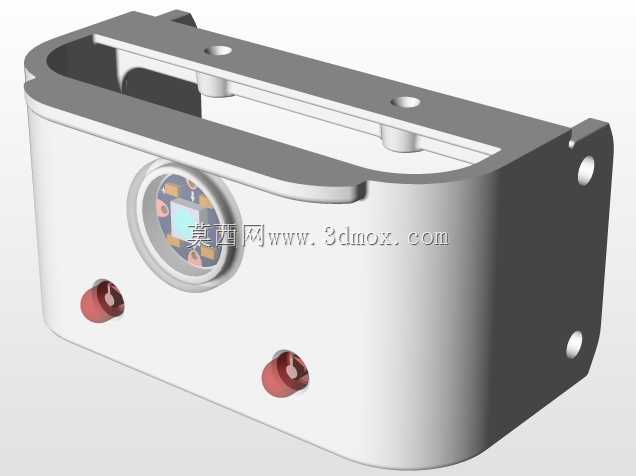

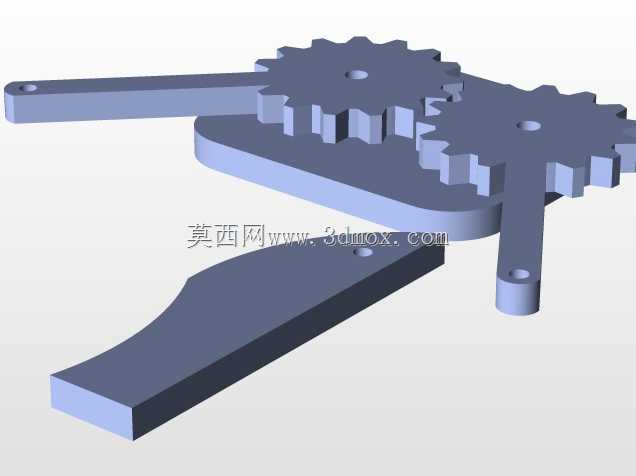

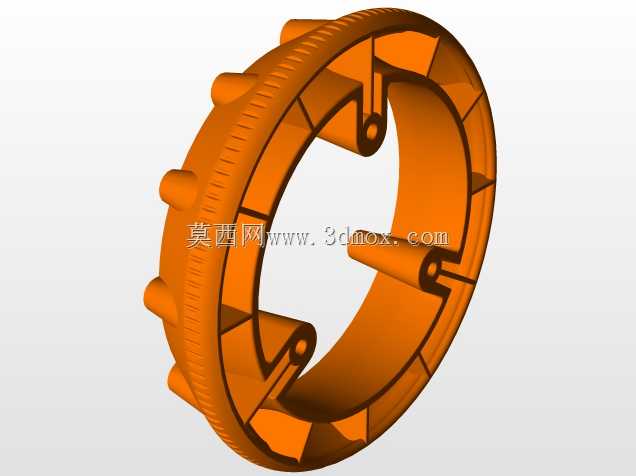

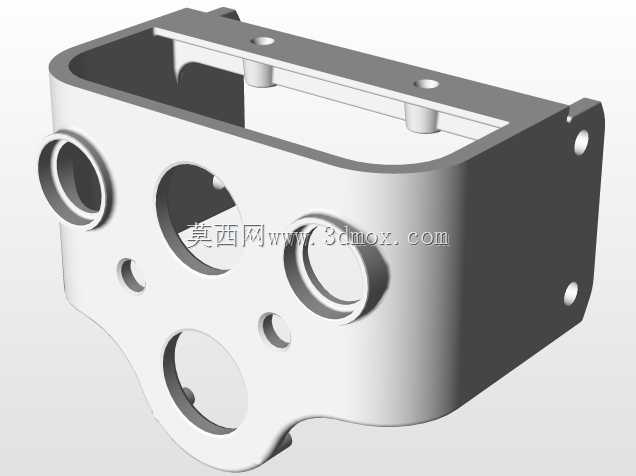

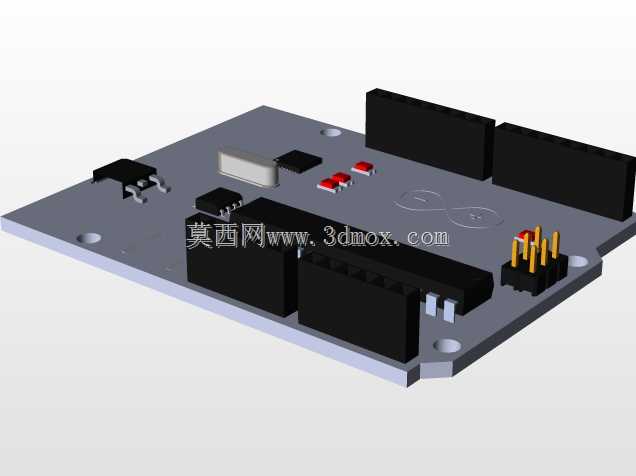

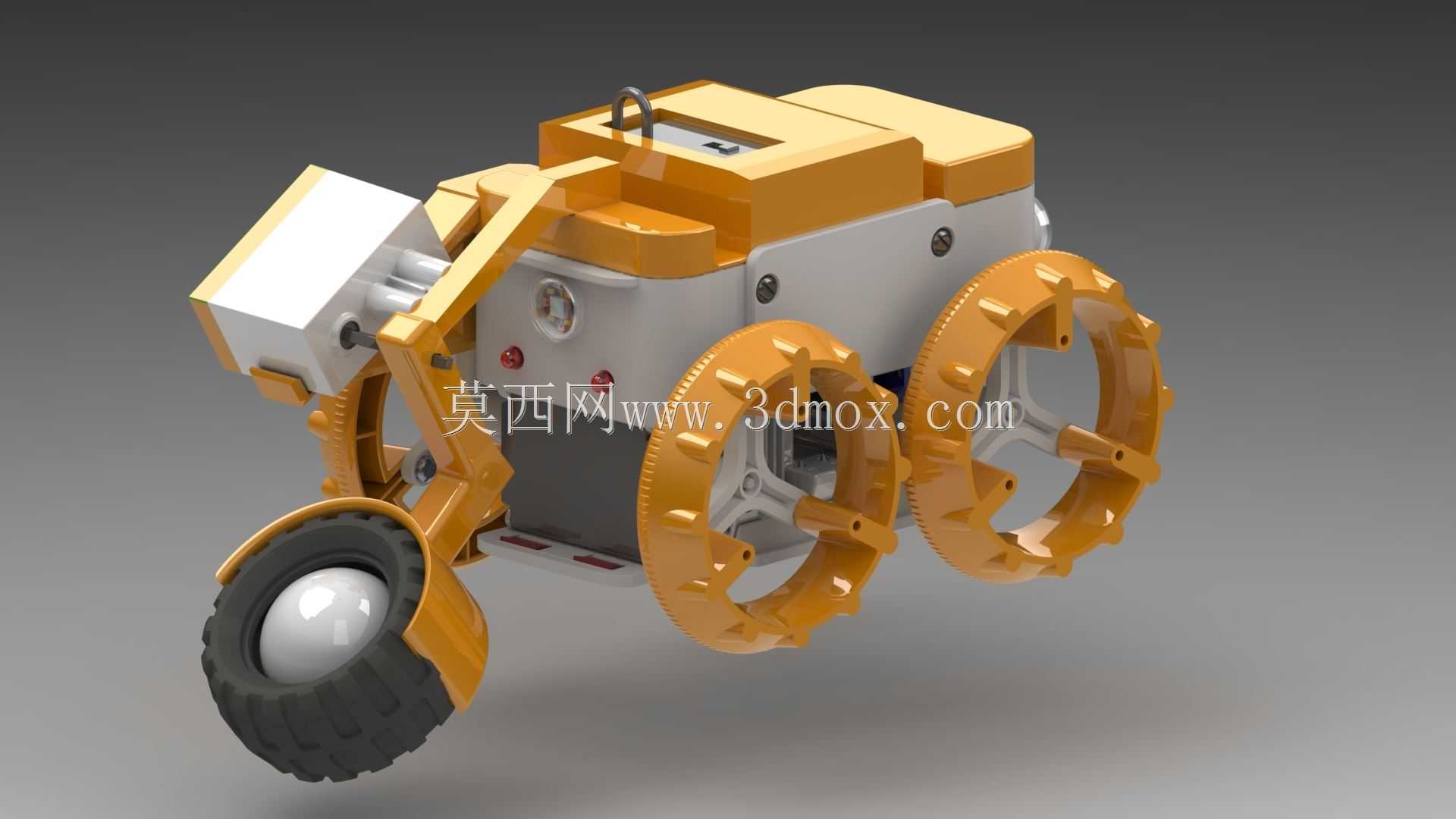

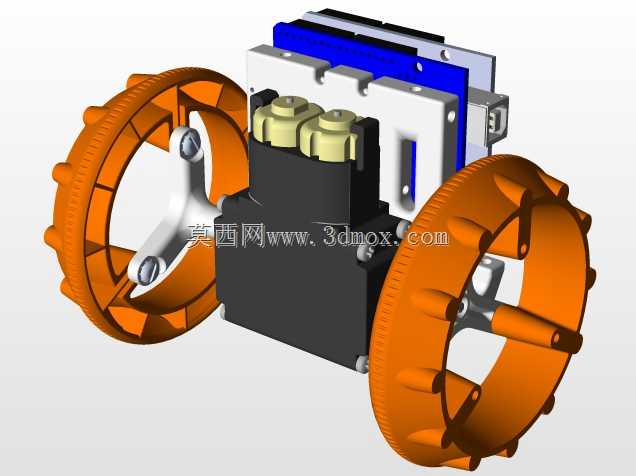

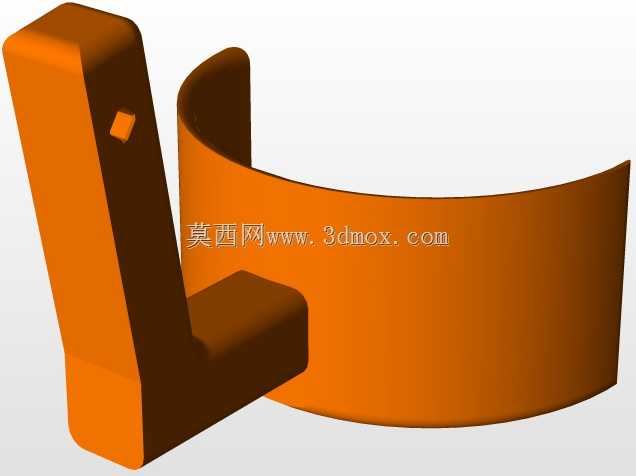

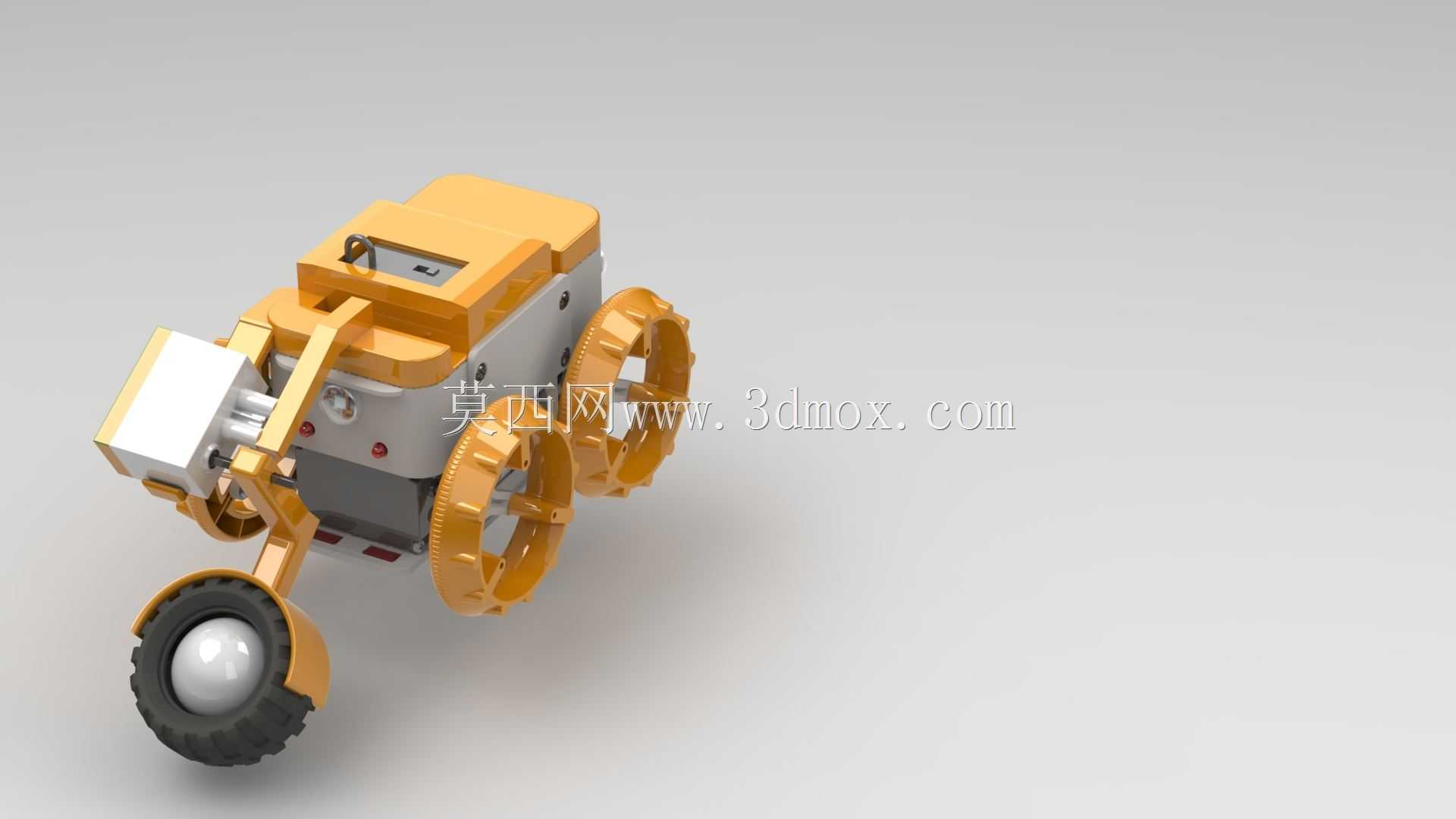

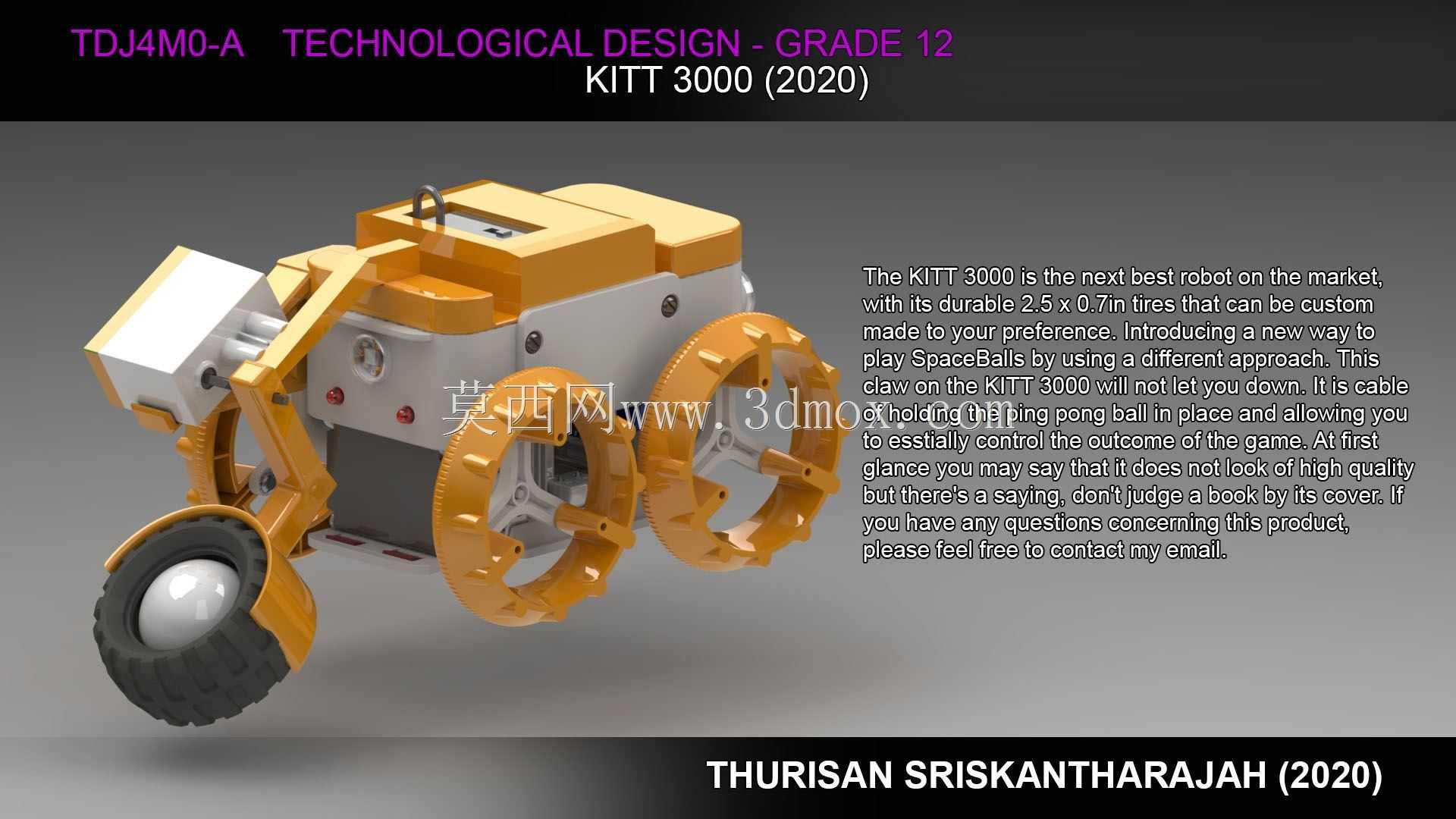

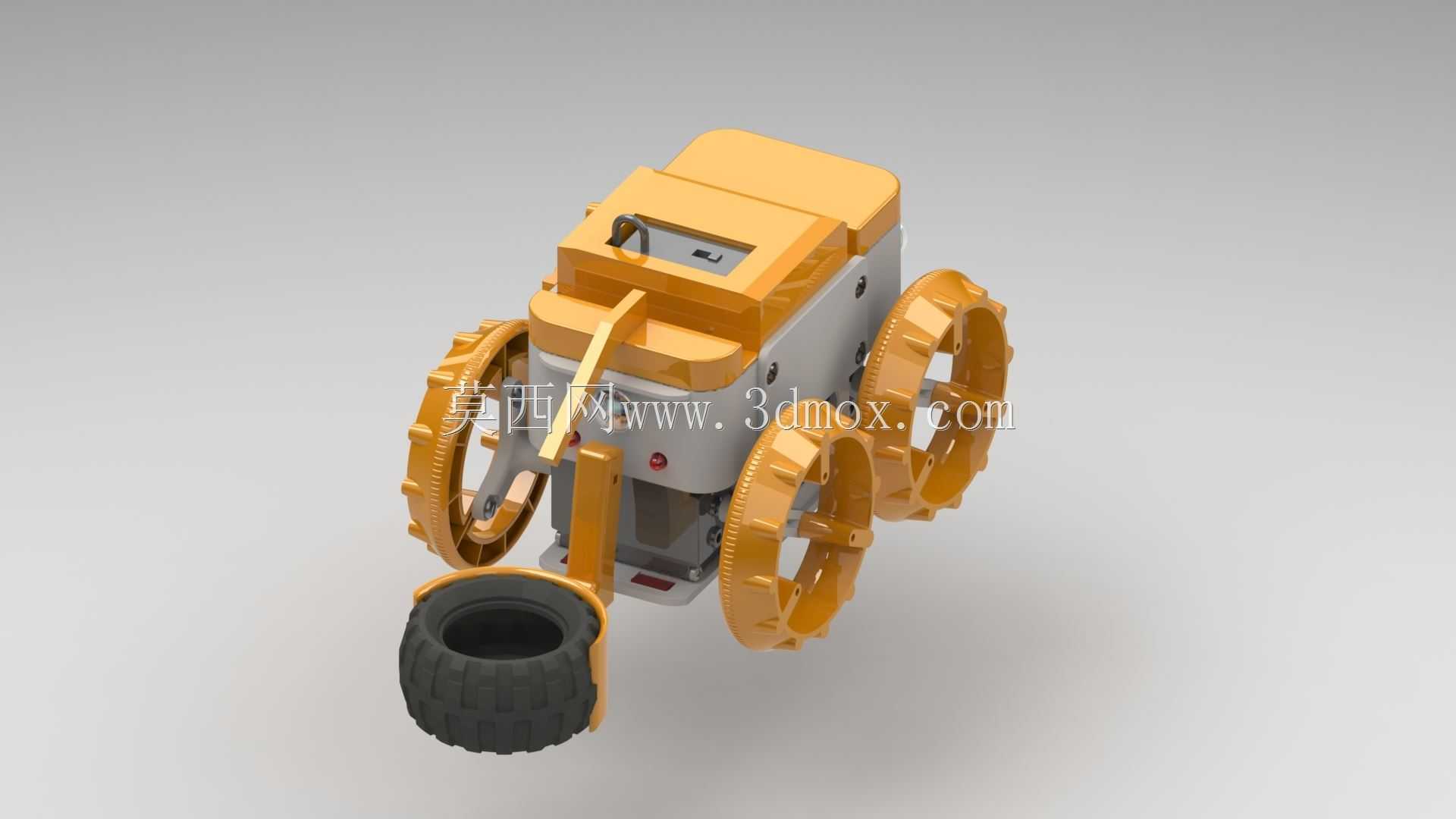

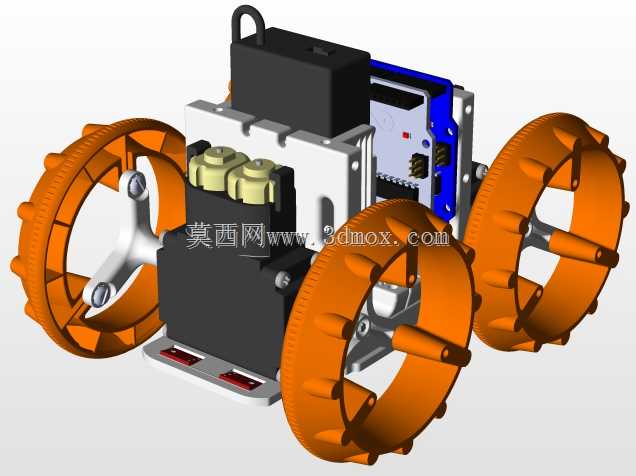

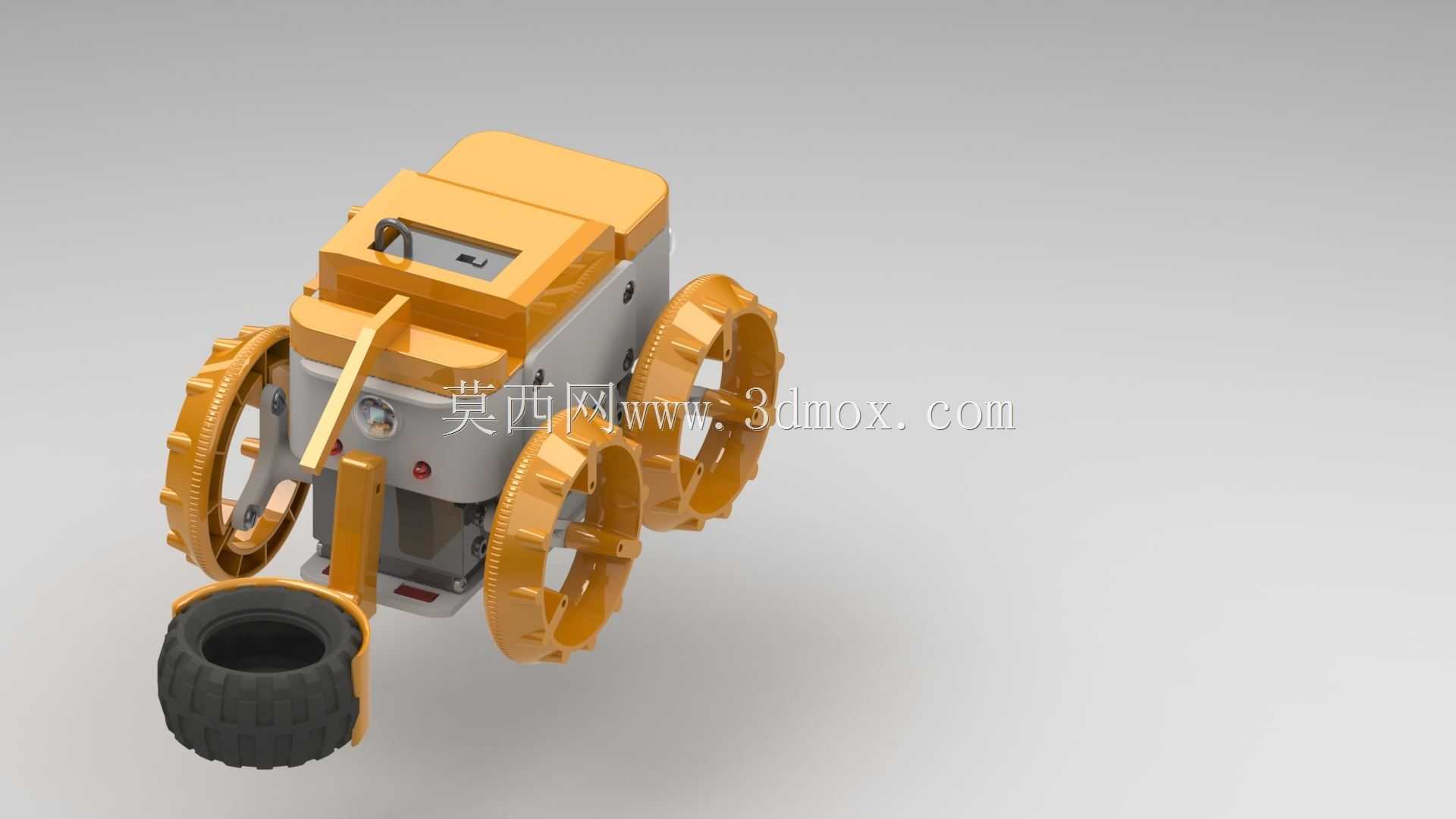

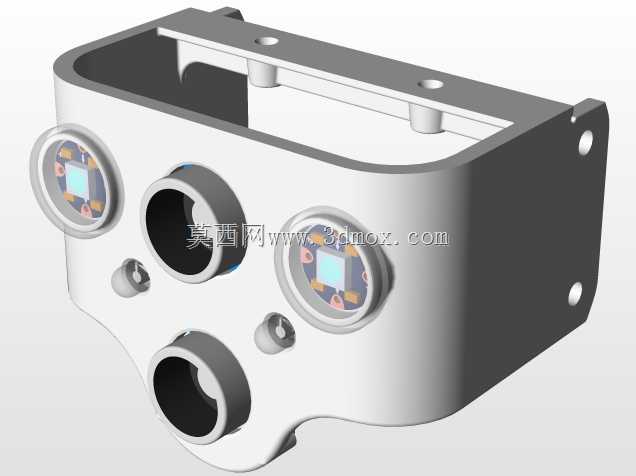

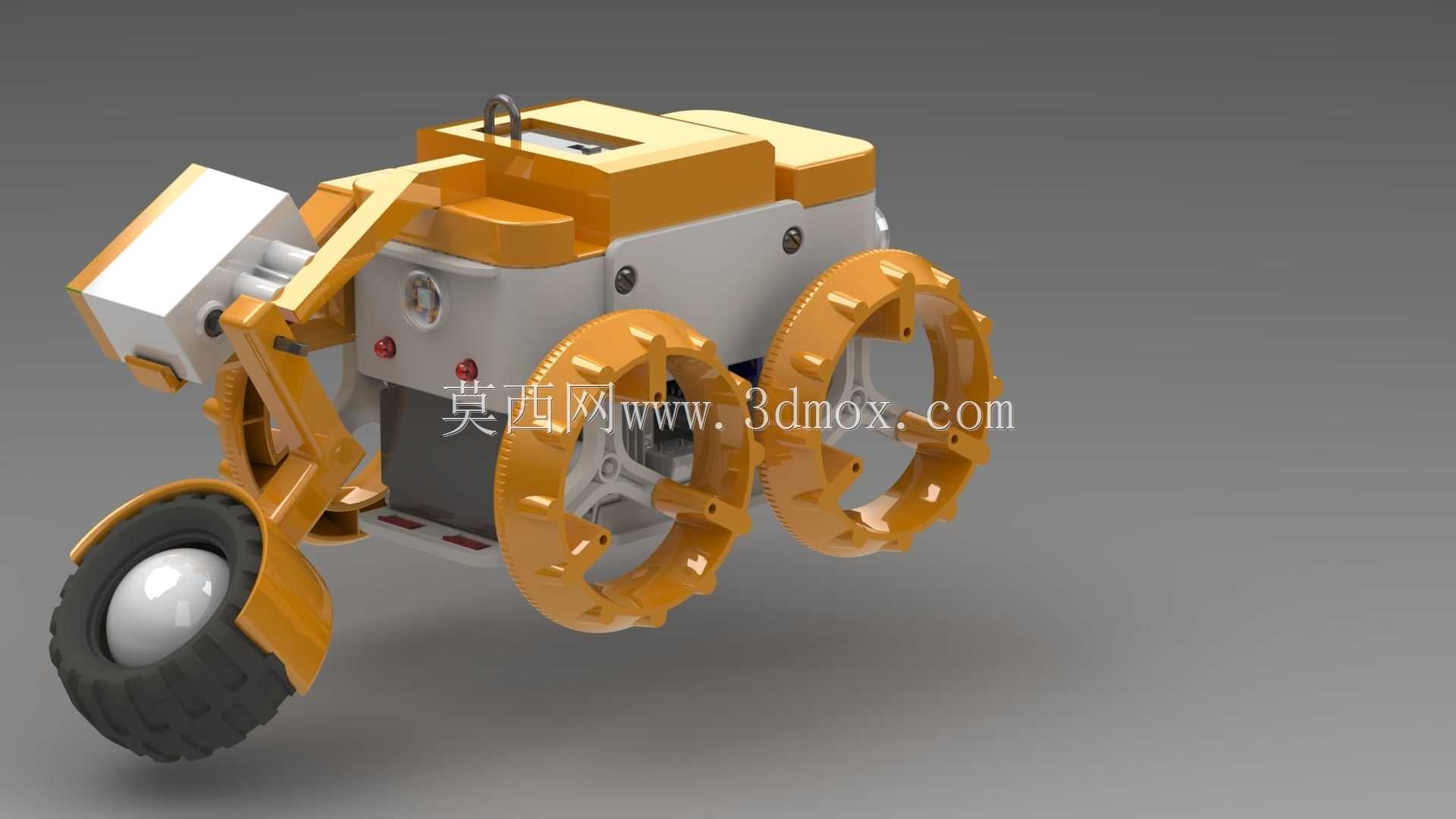

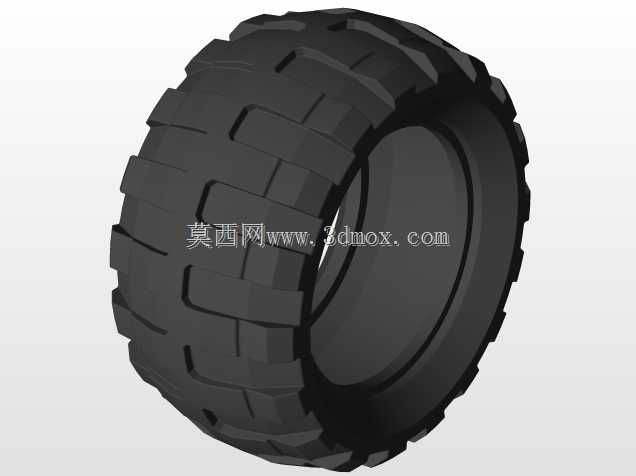

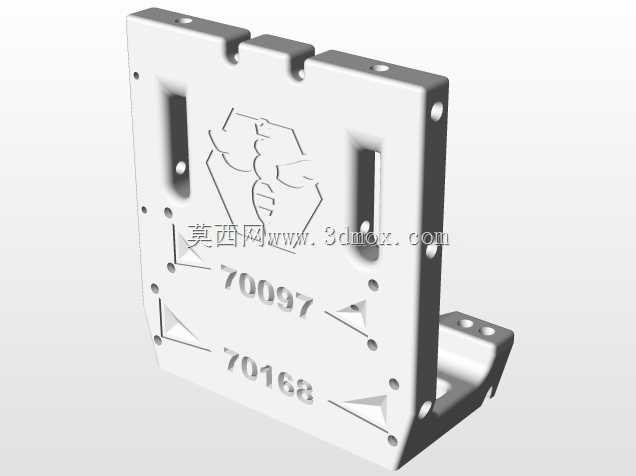

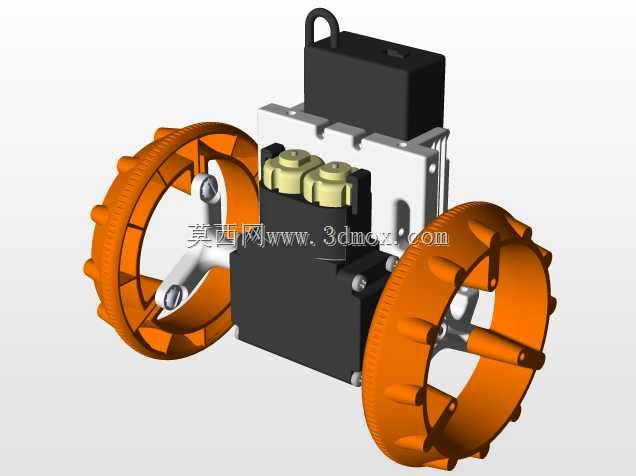

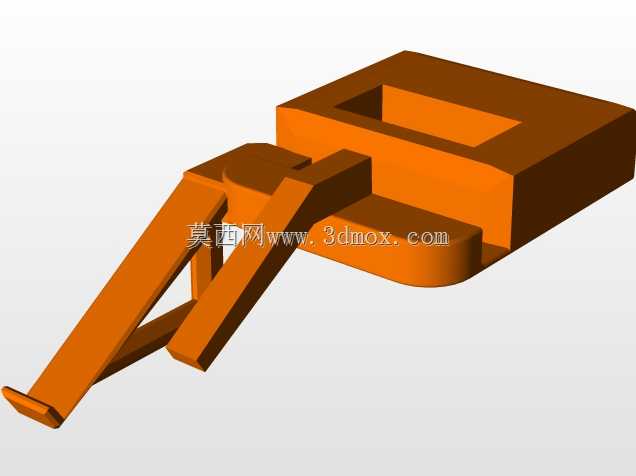

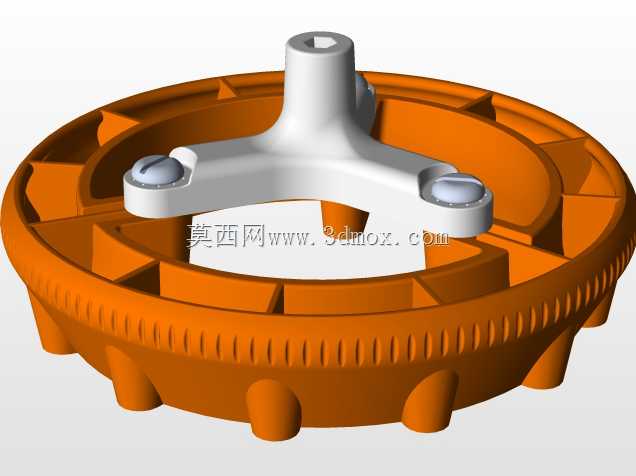

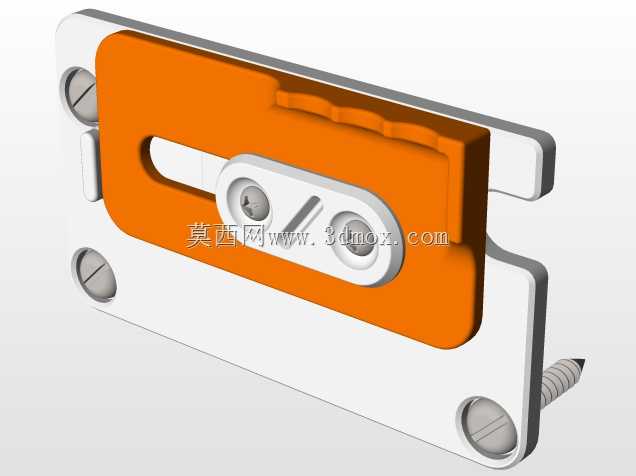

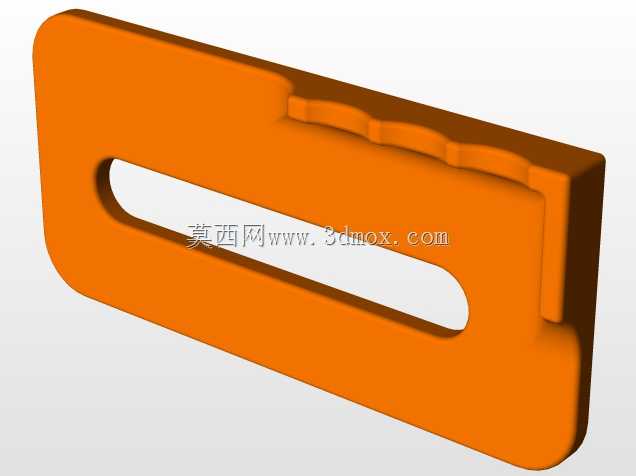

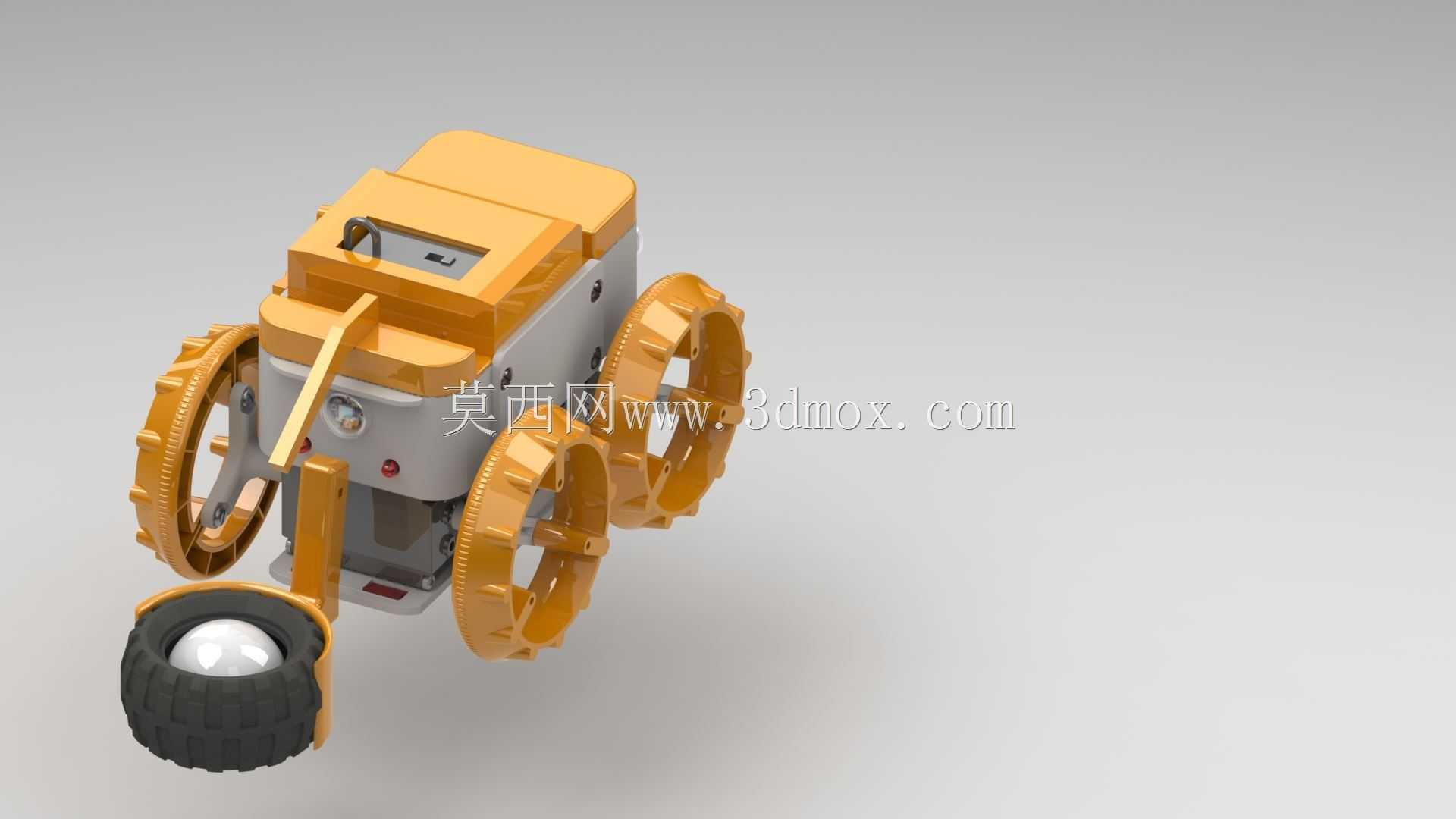

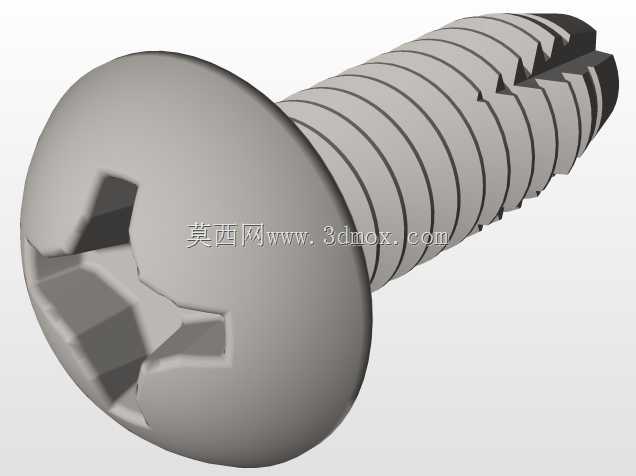

这款轮式移动作业载体的设计，最初瞄准桌面级竞技类场景的实操需求，核心围绕球类精准夹持与场地灵活移动两大核心功能做结构落地。从整体布局来看，设备采用非对称轮组排布，三组大尺寸带齿防滑轮承担主体移动与越障功能，前置单组带夹持位的辅助轮同时兼顾支撑与球体定位，整体轮组的接地跨度经过反复调整，在有限的桌面操作空间内，既保证转向时的最小回转半径控制在150mm以内，也避免急停动作带来的侧翻风险。夹持机构集成在前部轮架位置，没有采用独立外伸的机械爪结构，而是将夹持限位结构与前轮支架做一体化设计，夹持接触面做了内凹弧面适配，刚好匹配标准乒乓球的球面曲率，夹持力通过轮架连接的内置弹性件提供，不会因为夹持力过大造成球体形变，也能在移动过程中牢牢固定球体位置，不会因为场地微小颠簸出现球体脱落的情况。轮组的齿形结构并非装饰设计，每个轮齿的高度与齿间距都经过适配，既可以在平整的桌面竞技场地获得足够的抓地力，也能越过场地内设置的高度不超过10mm的小型障碍，轮体采用轻量化镂空设计，在保证结构强度的前提下降低整体转动惯量，让启停响应速度更快。设备上部的舱体采用分层布局，上层预留了控制模块与电源的安装空间，安装边界做了统一的限位凸台，不需要额外做固定支架就可以完成常规控制板与电池的装配，舱体侧面预留了走线槽位，所有连接线路都可以隐藏在结构内部，避免移动过程中线路剐蹭场地障碍。从设计思路上，这款设备没有追求冗余的复杂功能，所有结构都服务于球类拾取、夹持固定、定点投放这几个核心竞技动作，整体装配没有采用特殊非标紧固件，所有连接位都适配标准规格的螺丝，后期维护更换零件不需要定制加工。前部夹持位的开合角度做了限位设计，最大开合距离刚好略大于标准乒乓球直径，不会因为开合幅度过大造成对位偏差，配合轮组的差速转向功能，可以在不调整整体车身位置的前提下，小范围调整夹持位对准球体，降低操作时的对位难度。整体结构的受力点都做了加厚处理，轮架与主体舱体的连接位设置了加强筋，承受移动过程中的冲击载荷时不会出现结构断裂，外露的结构边缘都做了圆角处理，避免竞技操作过程中剐蹭操作人员或者场地周边设施。
