ST-LINK-V2仿真下载器结构设计

这款ST-LINK-V2调试工具的结构设计，首先围绕嵌入式开发场景的实际使用需求展开，日常在STM8、STM32系列单片机的开发调试工作中，它承担着程序烧录、在线仿真、断点调试的核心作用，是电子工程师桌面常备的开发辅助工具，不管是学生课程设计、企业产品原型验证，还是小批量产线的程序烧录工位，都能看到这类工具的身影。

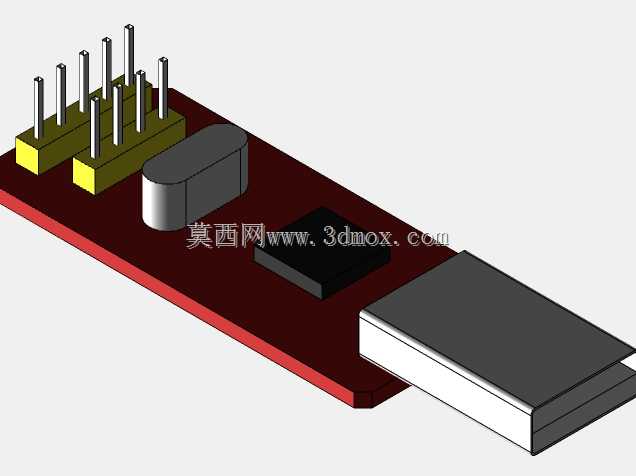

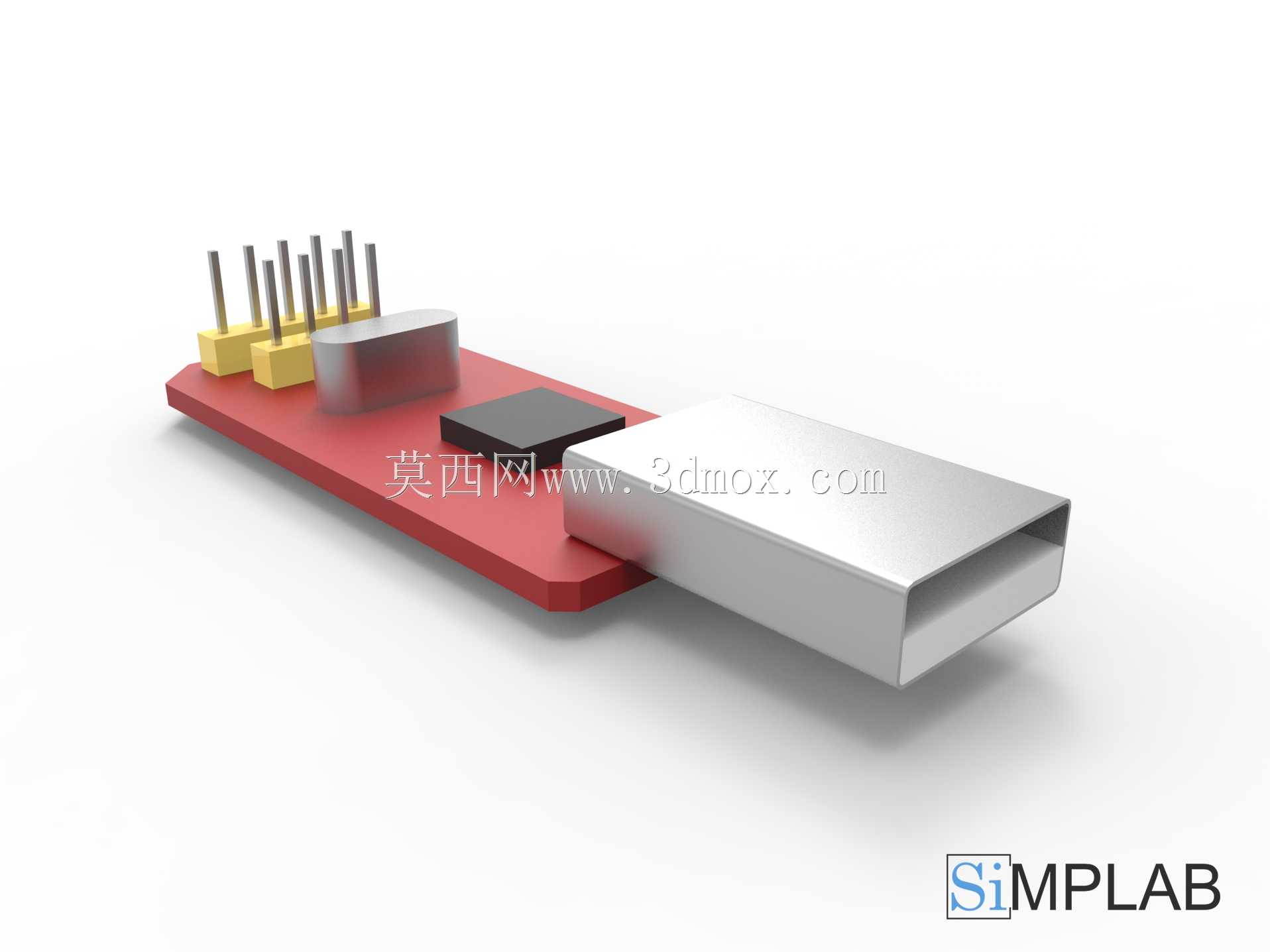

从结构布局来看，整体采用长条状PCB作为承载基底，一端做标准USB-A公头的金属屏蔽罩封装，直接适配常规电脑USB接口，省去额外转接线材的冗余，插拔时的受力点集中在金属屏蔽罩与PCB的加固连接处，设计时特意在金属罩与PCB衔接位置做了加宽焊盘处理，避免多次插拔后出现接口松脱的问题。另一端引出两排直插排针，排针间距采用标准2.54mm排距，直接适配面包板、杜邦线连接需求，排针旁的PCB区域预留了目标板接口的丝印标识位，实际使用时不用反复查阅引脚定义就能快速接线。

PCB上的元件布局遵循信号流向原则，USB接口端先布置ESD防护元件，紧接着是电源稳压电路，将USB输入的5V电压转换为芯片工作所需的3.3V，同时预留5V输出引脚给目标板供电，核心主控芯片布置在PCB中部区域，周边铺地做屏蔽处理，减少高速仿真信号的干扰，状态指示灯布置在PCB侧面靠近排针的位置，接线调试时不用翻转工具就能直观看到电源、通信状态。

外形尺寸上，整体长度控制在70mm以内，宽度20mm，厚度包含USB金属罩在内不超过8mm，属于便携尺寸，日常可以直接放在工具袋甚至口袋里携带，安装边界方面，排针突出PCB板面的高度为11mm，USB金属罩突出PCB端部12mm，做结构集成时如果要把这款调试工具嵌入到专用测试治具内，只需要预留对应尺寸的开槽，同时注意排针下方不要布置过高元件，避免干涉。外壳部分采用红色阻焊层做基础防护，核心芯片区域预留了绝缘封装的位置，如果做量产成品，可以直接套入开模的塑料外壳，不需要额外调整PCB元件位置，USB金属外壳直接和PCB的保护地连通，插拔时的静电可以直接导走，保护内部电路不被静电击穿。

实际使用中，这类工具经常会遇到反复插拔、接线拉扯的情况，所以在排针的焊盘位置做了加大处理，焊盘与PCB走线的连接处做了泪滴加固，避免拉扯杜邦线时把焊盘扯掉，PCB板材选用1.6mm厚的FR-4板材，保证整体刚性，不会因为轻微弯折就出现线路断裂的问题。
