30齿工业传动链轮结构设计

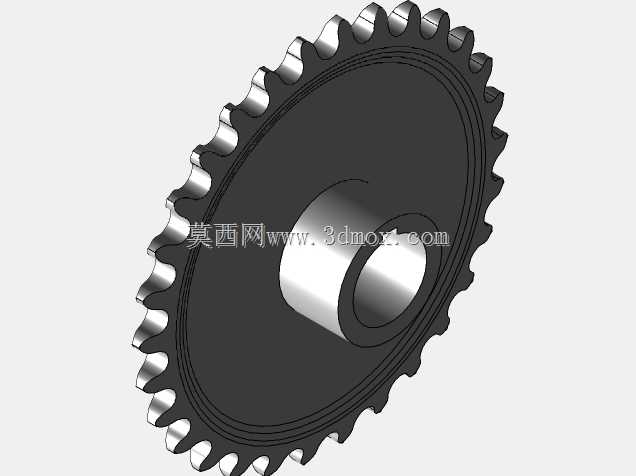

链轮作为链传动系统的核心啮合部件，广泛应用在各类需要精准传动比、远距离动力传递的工业场景中，从自动化生产线的输送机构、农机的动力传输单元，到摩托车、叉车的行走传动系统，都能见到这类零件的身影。这款30齿链轮的设计，首先要匹配对应规格链条的节距、滚子直径参数，齿形采用标准三圆弧一直线齿廓，保证和链条滚子啮合时的接触应力均匀，避免啮合过程中出现卡滞、跳齿的问题，同时降低传动过程中的冲击和噪音。

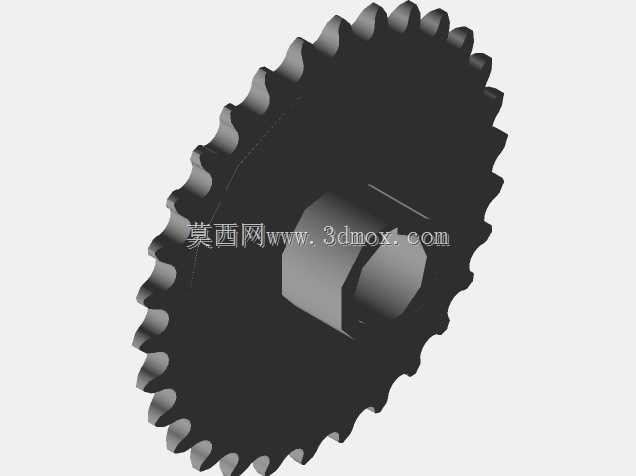

设计过程中，首先确定齿数为30，属于中低速传动场景常用的齿数区间，相比少齿数链轮，它的传动多边形效应更弱，运转时的动载荷更小，适合转速不高但需要稳定传动扭矩的工况。中心的花键孔结构是设计的重点，采用渐开线花键连接，相比普通平键连接，花键的受力齿面更多，能传递更大的扭矩，同时对中性更好，适合频繁正反转的传动场景，安装时能保证链轮和轴的同轴度，减少运转时的径向跳动。

链轮的轮体结构采用辐板式设计，在保证整体结构强度的前提下，尽可能减轻零件自身重量，降低转动惯量，减少传动系统启动、制动时的惯性冲击。齿部的厚度经过核算，要匹配对应链条的内节内宽，保证链条能顺畅嵌入齿槽，不会出现侧向摩擦。安装边界方面，链轮的轮毂长度要和安装轴的配合段长度匹配，端面预留有卡环槽，安装后可以用轴用卡环做轴向定位，防止运转过程中链轮出现轴向窜动。

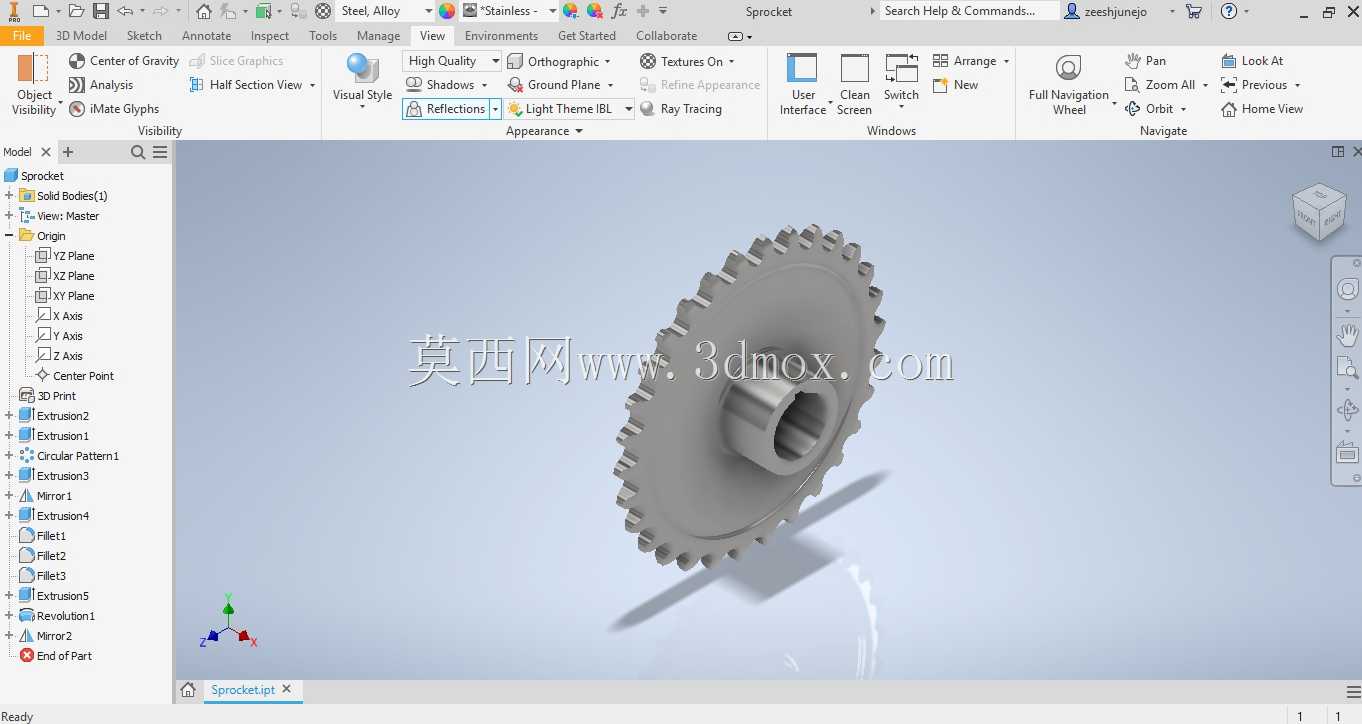

实际应用中，这类链轮安装时需要保证两轴的平行度，同时链轮的共面误差要控制在允许范围内，否则会加剧链条和链轮的侧面磨损，缩短整套传动机构的使用寿命。齿面的粗糙度也有明确要求，啮合面不能有明显的加工刀痕，避免和链条滚子接触时造成不必要的磨损。日常运维中，这类链轮需要配合定期的润滑，减少啮合面的干摩擦，在粉尘较多的工况下还需要加装防护罩，避免碎屑进入齿槽影响啮合精度。从建模角度看，齿形的参数化绘制是核心，要保证每个齿的分度圆弦齿厚、齿顶圆直径都符合公差要求，花键部分的参数也要和配合轴的花键参数完全匹配，避免安装时出现过盈量过大或者间隙过大的问题。
