兼容多型号伺服的云台安装结构

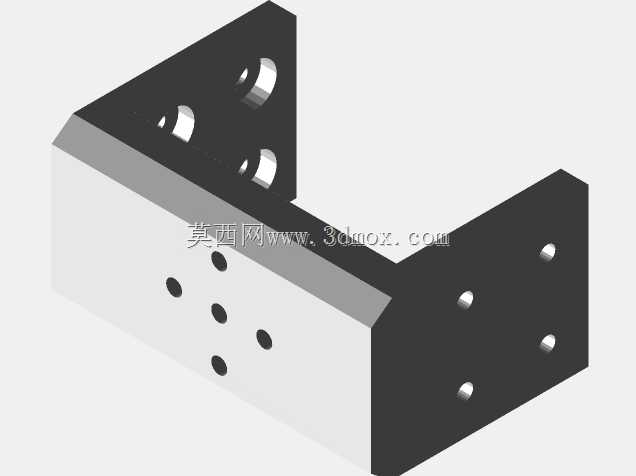

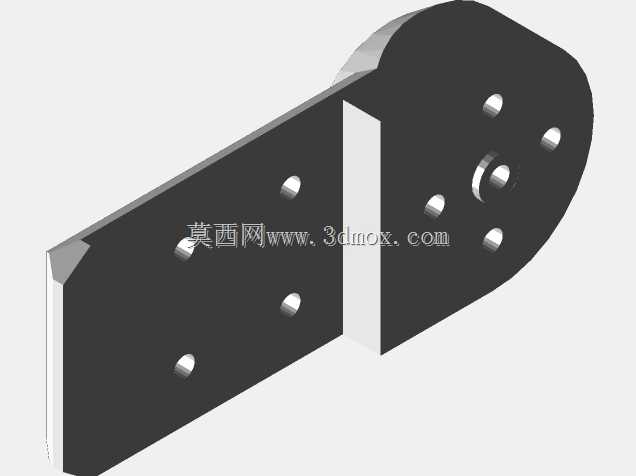

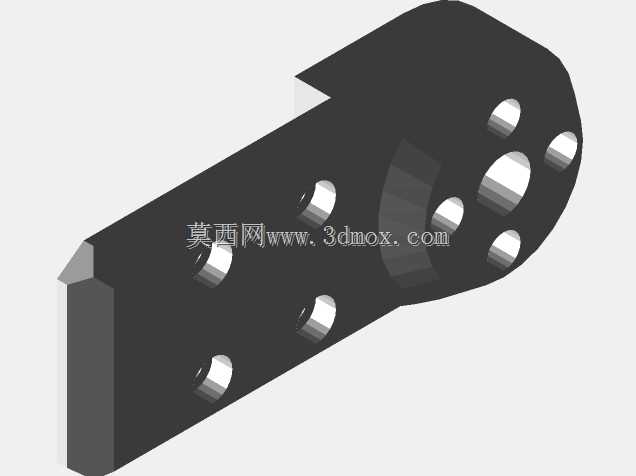

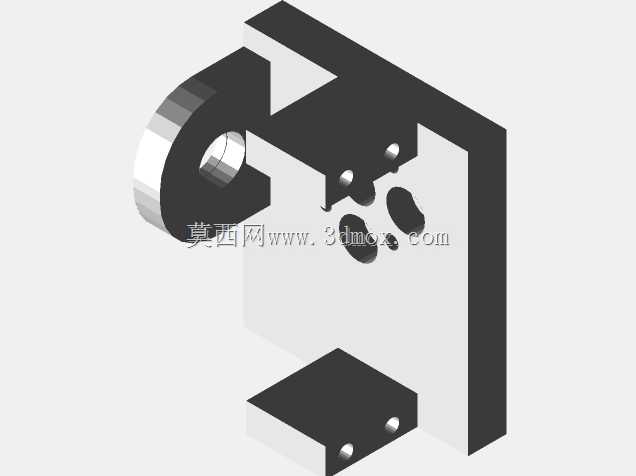

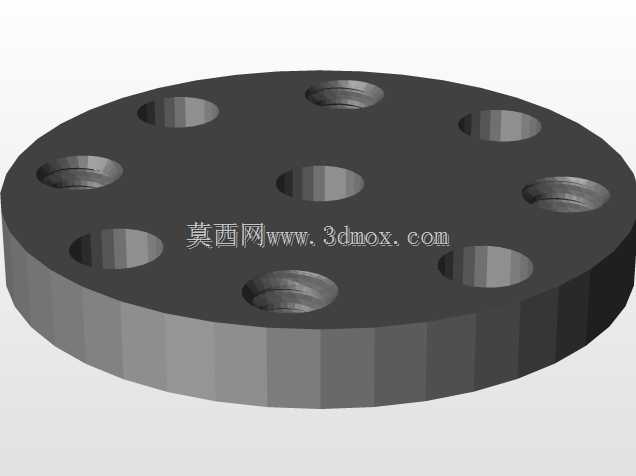

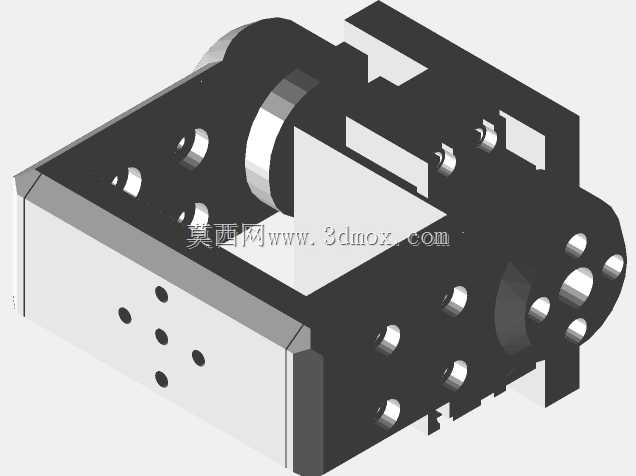

在小型云台类执行机构的设计与选型过程中，伺服适配性一直是结构工程师需要重点考量的环节，不少DIY项目、小型视觉检测工位、轻型舵机云台搭建场景里，经常会遇到手头伺服型号与现成云台支架不匹配的问题，要么安装孔位对不上，要么输出轴的承载结构无法满足转动需求，这款兼容型云台安装结构正是针对这类实际工程痛点设计的。从结构功能来看，它可以直接适配Servocity系列伺服收割台的安装标准，同时也能兼容Hitec系列舵机、市面常见的MG996R克隆型号伺服，不需要额外做转接板的二次加工，能大幅缩短小型云台机构的搭建周期。设计思路上，这款结构没有采用一体化的封闭壳体，而是做了镂空式的框架构型，主体安装面预留了多组阵列排布的安装孔位，既可以通过4-40规格的螺钉完成自身与外部机架的连接固定，也能灵活调整搭载负载的安装位置，适配不同重心的摄像头、传感器等小型负载。转动承载部位专门设计了适配3x4x8规格法兰滚珠轴承的安装位，轴承位的公差按照小间隙配合设计，压入后不会出现松旷问题，能有效抵消输出轴的径向载荷，避免伺服输出轴直接承受侧向力导致的齿轮磨损、寿命缩短问题，这一点在长期往复转动的云台工况下尤为重要。安装边界方面，整体结构的外轮廓做了倒角处理，没有突出的尖锐棱角，相邻安装孔的间距严格遵循常用小型伺服的安装孔距标准，侧边的镂空槽既可以减轻整体重量，也能给伺服的走线留出空间，避免线缆在云台转动过程中出现剐蹭、缠绕的问题。实际应用中，这类结构除了用于小型视觉云台的搭建，也可以用在小型机械臂的末端关节转向座、轻型物料分拣机构的摆动工位、教学实验平台的舵机安装座等场景，结构件的壁厚按照常用3D打印、CNC铣削的加工工艺做了优化，最小壁厚满足常规加工的强度要求，不需要额外做工艺补强。在做结构装配时，只需要先将法兰轴承压入对应的安装孔位，再把适配的伺服从框架侧方装入，通过螺钉完成伺服本体的固定，最后将输出端的连接件与伺服输出轴锁紧即可，整个装配过程不需要额外定制非标紧固件，全部采用市面常见的标准螺钉，后期维护更换伺服时也不需要拆解整个云台结构，只需要松开伺服的固定螺钉就能完成替换，对于需要快速迭代测试的项目场景来说，这种设计能有效降低调试阶段的拆装成本。结构的安装基准面做了平面度预留，安装到机架上时不会出现倾斜问题，能保证云台转动的同轴度，避免转动过程中出现卡顿、负载偏移的问题。
