FRC赛事概念混合器机械结构设计

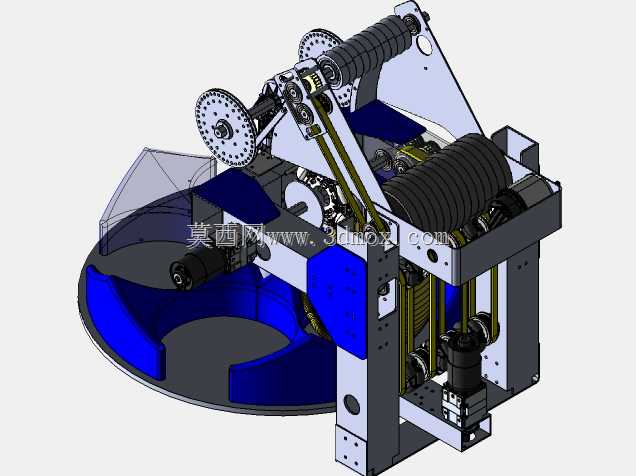

该机构面向青少年机器人竞赛的方案验证场景搭建，核心用途是在竞赛场景中完成多类物料的归集、混合与定向输送作业，整套结构的设计逻辑完全围绕赛事任务的动作需求展开，没有冗余的功能叠加。从结构布局来看，下部的盘状集料腔体采用大开口弧形围挡设计，围挡边缘做了圆弧过渡处理，能够在机器人行进过程中顺畅将场地上的散状物料导入腔体内部，避免物料卡滞在腔体边缘影响收集效率，腔体内部设置的导流曲面可以让进入的物料顺着曲面滑向中心混合区域，减少物料在腔体内的残留。上部的辊轴输送组件采用多组平行排布的防滑辊筒，辊筒表面做了滚花纹理处理，能够增大与物料接触时的摩擦力，配合同步带传动系统实现稳定的物料抬升输送，传动链路中设置的张紧轮结构可以快速调整同步带的张紧程度，抵消长时间运行带来的带体松弛问题，保证传动精度不会出现明显衰减。整套机构的安装框架采用标准铝型材拼接而成，各个功能模块之间通过螺栓连接固定，安装边界预留了足够的紧固件操作空间，不需要拆解主体结构就可以完成易损件的更换与日常维护，框架上预留的多组安装孔位可以适配不同竞赛机器人的底盘安装尺寸，不需要额外做转接件加工就可以完成快速装配。设计过程中没有按照量产设备的工艺要求做细节优化，核心目标是验证整套物料收集、混合、输送的动作逻辑是否通顺，各个运动部件之间的运动干涉检查全部在三维环境中完成，确保辊筒转动、皮带传动、腔体围挡动作时不会出现结构碰撞，同时对传动链路的载荷做了初步核算，保证常规竞赛工况下传动部件不会出现过载失效的问题。下部集料盘的离地高度经过反复调整，既能够保证足够的物料导入空间，又不会因为离地间隙过大导致物料从盘底缝隙漏出，上部输送组件的出料角度也做了多轮迭代，能够匹配赛事中不同高度的物料投放目标，减少物料抛出后的落点偏差。整套结构的走线空间全部预留在框架的中空区域，避免运动过程中传动部件剐蹭线缆造成线路故障，各个运动副的位置都预留了润滑脂加注空间，方便赛前做维护保养，保证机构运行的顺畅性。
