格罗夫RTC时钟模块电路板结构设计

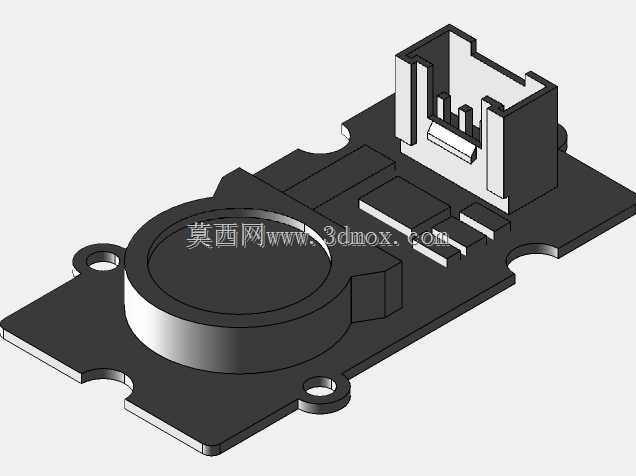

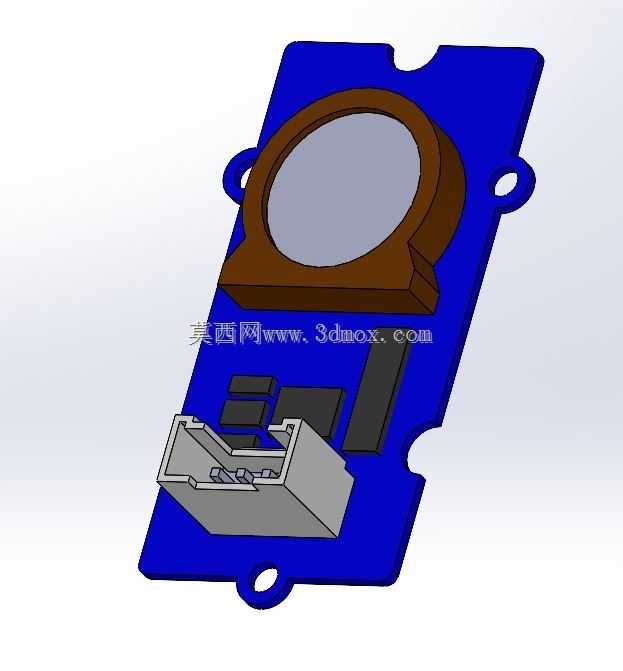

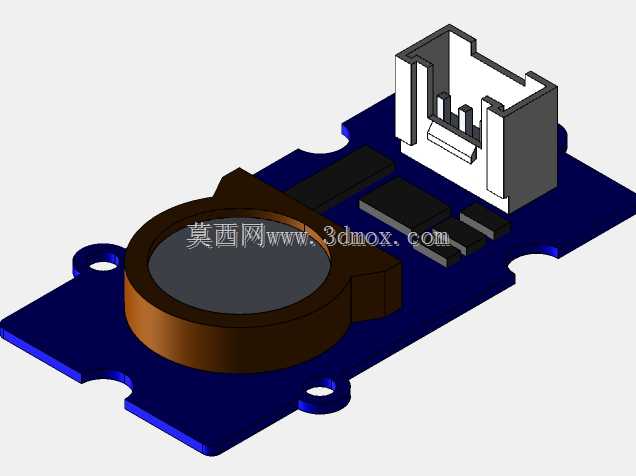

这款RTC时钟功能模块的结构设计，主要面向嵌入式开发、小型智能终端、工业传感节点的实时时钟供电与信号传输场景，在低功耗采集设备、户外离线监测终端里，这类模块承担掉电状态下的系统计时维持功能，避免设备重启后出现时间基准错乱的问题。从结构布局来看，整块模块采用蓝色环氧基板作为承载基底，基板边缘预留了四个带通孔的安装耳，安装孔位做了对称式排布，适配M2规格的紧固螺丝，可直接固定在设备内部的塑料立柱或者钣金支架上，安装时不需要额外设计转接支架，基板侧边做了两处半圆避让缺口，用来规避设备内部的凸台、走线柱等干涉结构，减少整机组装时的结构冲突。模块上部的圆形电池座采用下沉式围边结构，围边高度刚好覆盖CR2032纽扣电池的侧壁，既可以限制电池在振动工况下的径向窜动，又不会遮挡电池顶部的拆卸操作空间，更换电池时不需要拆解整个模块，直接用指尖抠出电池即可完成更换。电池座旁侧的板载电路区域，预留了晶振、电容、电阻等贴片元件的排布空间，元件布局做了高低位错开，避免贴片焊接时出现元件干涉，同时走线区域做了铺铜避让，减少时钟信号的电磁干扰。模块下部的卧式接插件采用带锁扣的插座结构，插座的导向槽做了内倒角处理，排线插接时可以自动对位，锁扣结构可以避免设备运输、振动过程中出现排线松脱的问题，插座的引脚高度与基板表面保持固定间距，波峰焊时不会出现引脚浮高的问题。设计过程中优先考虑了组装便利性与工况适应性，所有结构棱边都做了0.2mm的圆角处理，避免组装时划伤操作人员的手部，基板的外形尺寸控制在常规小型功能模块的适配范围内，可以直接兼容市面主流的格罗夫接口扩展板安装位，不需要额外修改安装尺寸。接插件的出线方向平行于基板平面，整机组装时排线可以顺着设备内壁走线，不会出现排线弯折半径过小导致的线芯断裂问题，电池座的触点采用弹性铜片结构，接触压力控制在合理区间，既可以保证电池供电的接触可靠性，又不会因为压力过大导致电池拆卸困难。
