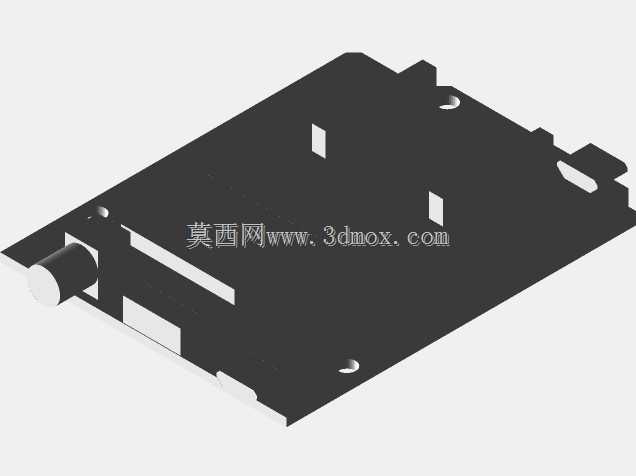

simpleRTK2B板配套防护外壳结构设计

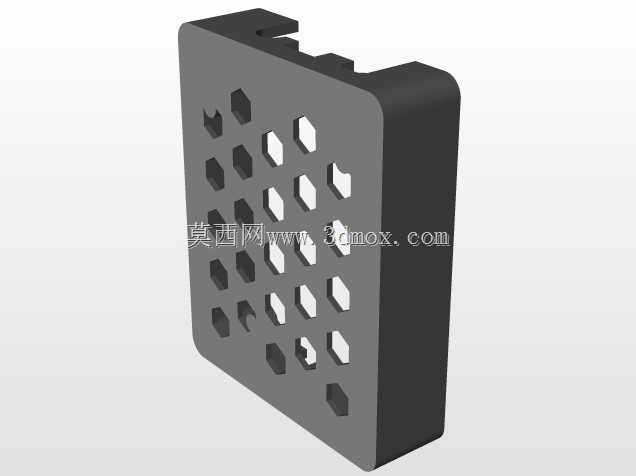

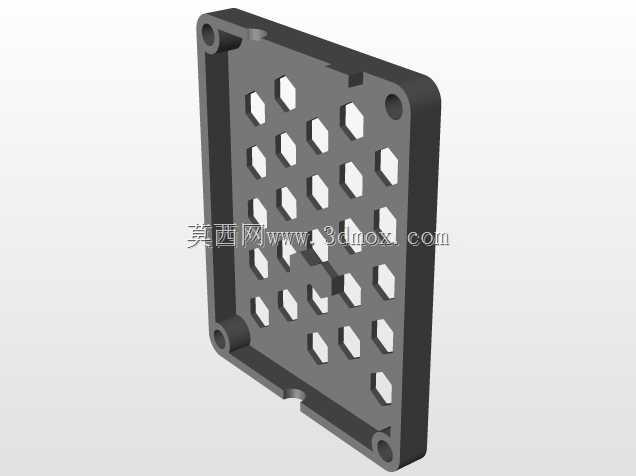

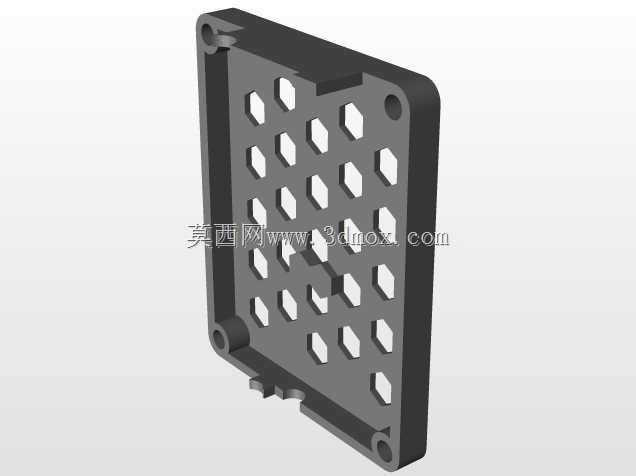

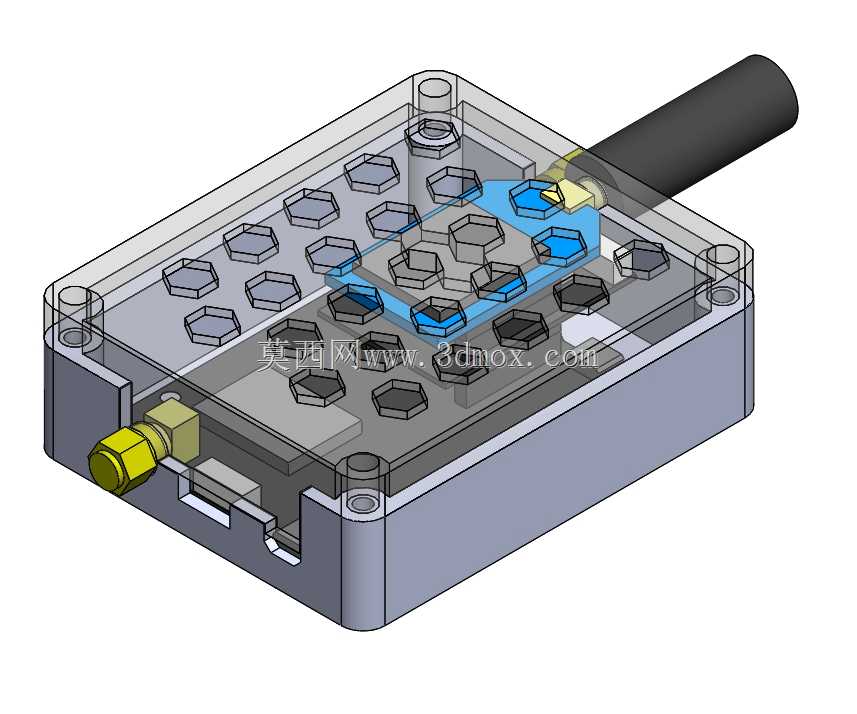

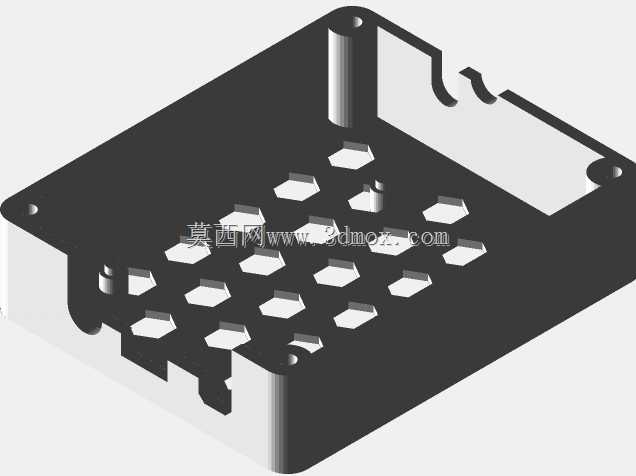

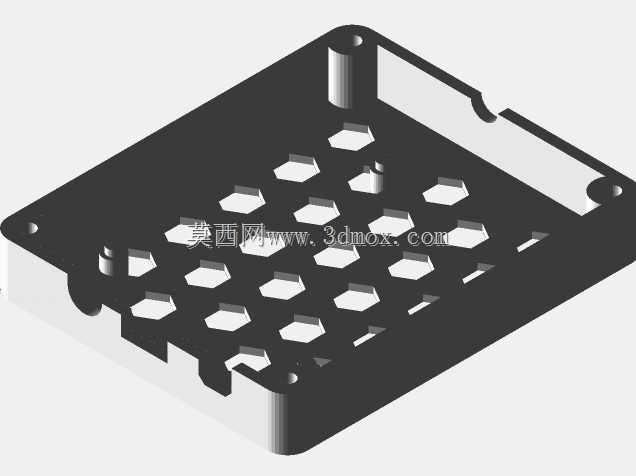

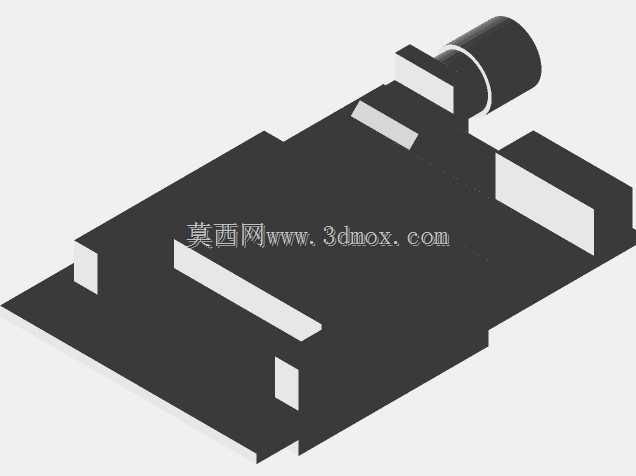

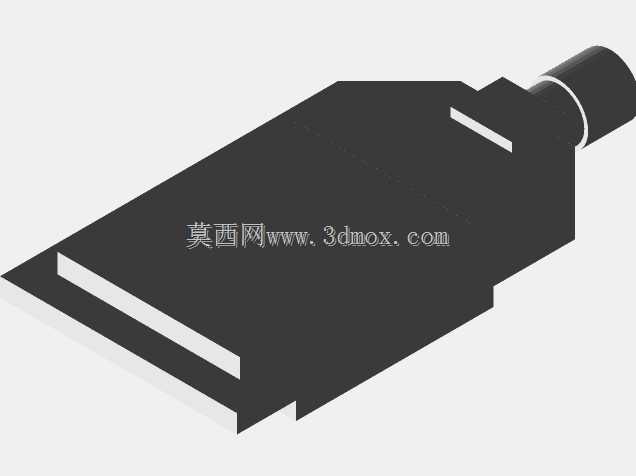

这套结构设计围绕simpleRTK2B高精度定位板的实际部署需求展开，覆盖了固定基站、地面漫游车、带航向功能漫游车三类典型应用场景的适配需求，核心解决定位板裸露部署时的防尘、防水、接口防护与安装固定问题。从实际工程落地的角度看，野外部署的RTK基站长期暴露在户外环境中，沙尘、雨水、意外磕碰都可能导致板卡接口松动、元器件损坏，漫游车搭载场景下还要承受行进过程中的振动冲击，因此外壳的结构强度、密封性能、接口对位精度都是设计阶段重点考量的维度。设计过程中优先采用了上下扣合的盒体结构，上盖做半透明可视化处理，无需拆盖即可直观观察板载指示灯的工作状态，减少现场运维的拆装工作量；壳体内部预留了与simpleRTK2B板安装孔位完全匹配的定位柱，板卡装入后可直接通过螺丝固定，无需额外增加转接件，同时在板卡与壳体之间预留了2mm的间隙，避免壳体加工公差导致板卡受压损坏。接口位置的设计完全匹配板卡的实际布局，侧面预留了GNSS天线接头的穿出孔位，孔位做了阶梯式限位结构，可搭配防水胶圈实现线缆处的密封，天线线缆从壳体侧面穿出后可直接向上连接外置天线，避免线缆弯折过度导致的信号衰减；壳体另一侧预留了数据传输接口的避让空间，不影响串口、电源接口的正常插拔。针对3D打印的工艺特性，壳体壁厚统一设置为2mm，既保证FDM打印过程中不会出现壁厚过薄导致的翘曲变形，也能满足户外使用的结构强度要求，所有边角位置都做了R1.5的圆角处理，避免打印过程中出现应力集中导致的开裂，同时减少安装过程中的锐边划伤风险。安装边界方面，壳体底部预留了四个M3螺丝的安装孔位，孔位间距兼容标准铝型材安装槽尺寸，既可以直接固定在基站的安装立杆支架上，也可以适配漫游车的顶部安装平台，无需额外定制安装转接板；壳体内部的六边形加强筋结构，在不增加整体壁厚的前提下提升了上盖的抗形变能力，即使人员踩踏或者重物压覆也不会直接接触到内部的定位板卡。不同配置版本的壳体分别对应不同的使用场景：基站版本的壳体预留了外接电源接口的固定位，可直接接入户外供电线路；漫游车版本的壳体压缩了整体高度，降低搭载后的整车重心，减少行进过程中的晃动对定位精度的影响；带航向功能的版本则在壳体内部预留了双天线布局的避让空间，保证两个天线的间距满足航向解算的硬件要求，不会因为壳体遮挡导致信号接收受影响。整套结构没有冗余的设计元素，所有结构特征都服务于实际部署的使用需求，打印完成后仅需去除支撑、简单打磨即可完成装配，适配小批量快速部署的项目需求。
