带行星减速结构的微型直流驱动电机

这类集成行星齿轮组的直流动力单元，在小型自动化设备、智能家电传动模块、民用电动工具、精密医疗辅助器械里的应用占比逐年提升，核心优势是在有限的安装空间内，把直流电机本体的高转速低扭矩输出，通过行星轮系的减速增扭转换为适配负载的低转速大扭矩动力，相比普通直出轴直流电机，能匹配更多需要低速大推力的执行场景，比如小型输送线的驱动辊、智能门锁的锁舌伸缩机构、桌面级3D打印机的送料组件、家用电动窗帘的牵引结构，都能看到同结构动力单元的应用。

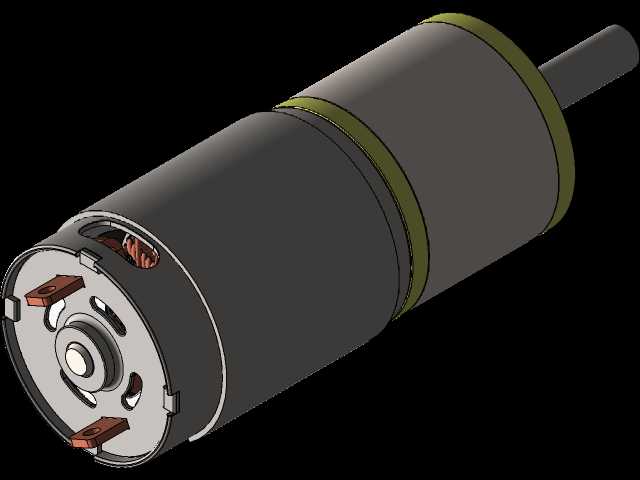

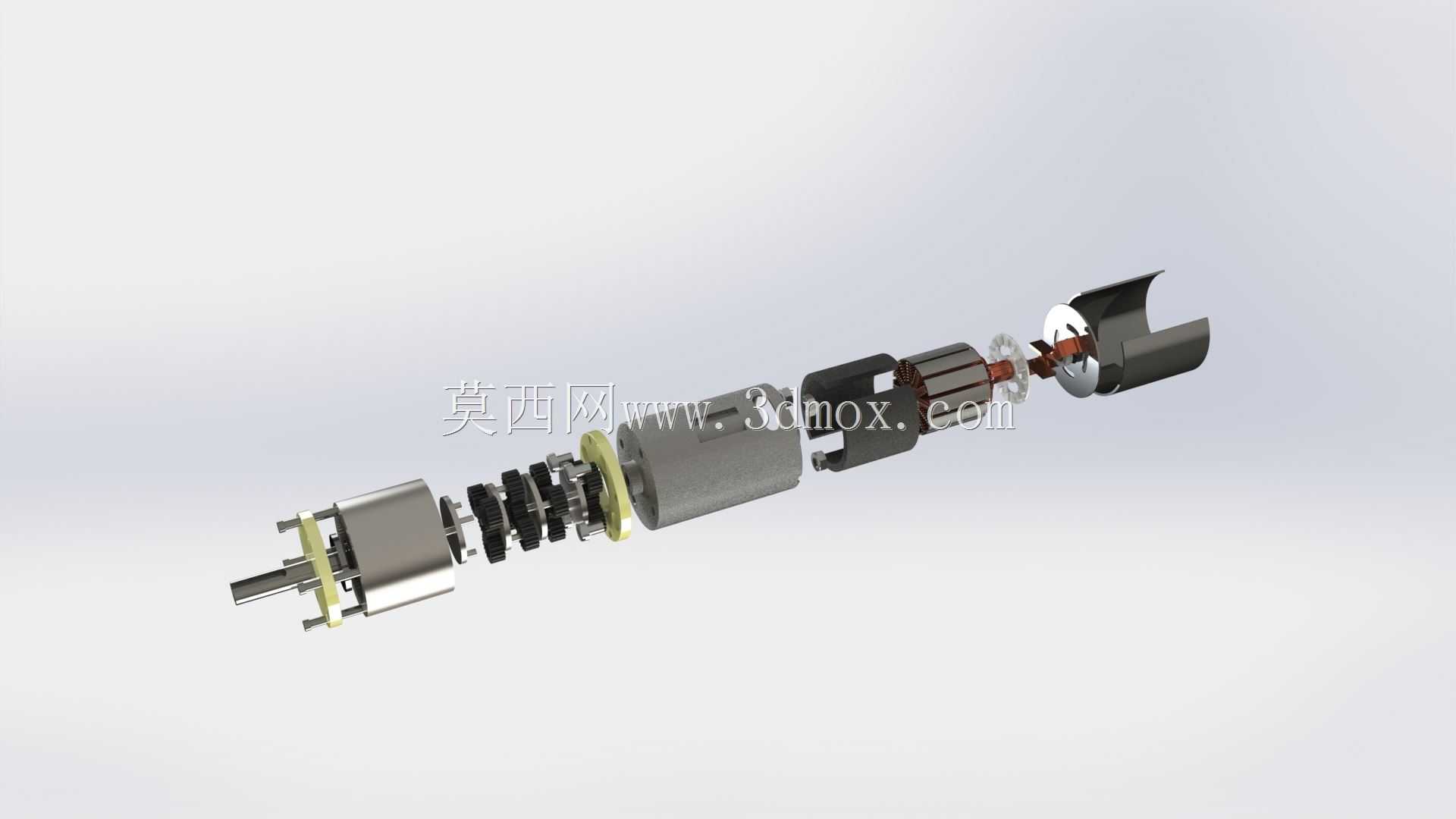

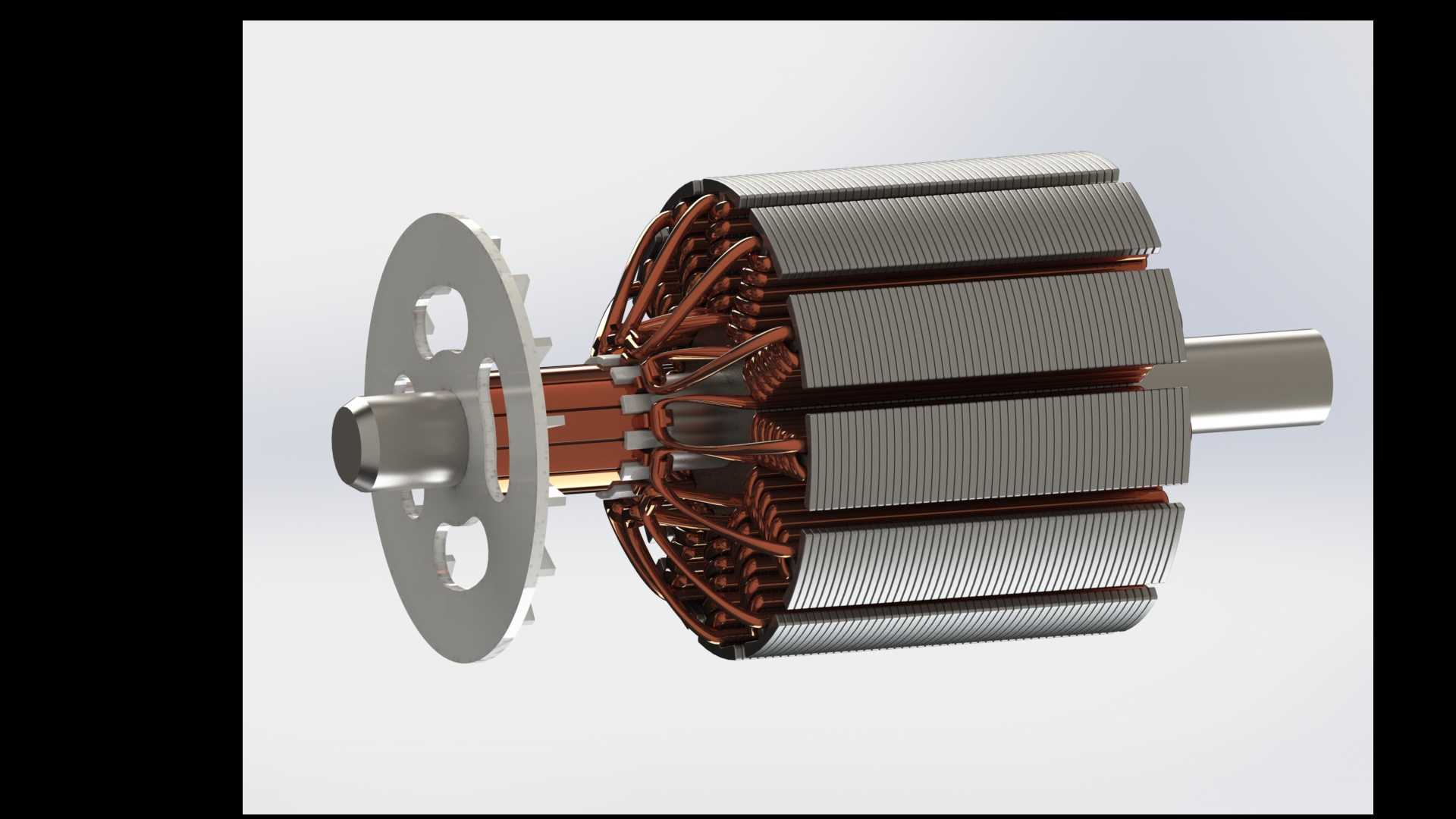

从结构设计逻辑来看，这类电机的布局是把行星减速箱直接嵌套在直流电机的输出端，电机本体的转子轴直接作为行星轮系的太阳轮输入，省去了额外的联轴器连接结构，既压缩了整体轴向长度，也减少了连接环节带来的传动间隙与功率损耗。行星轮系采用内齿圈固定、行星架输出的常规传动方案，三个行星轮沿太阳轮周向均布，能把输入扭矩均匀分散到每个啮合齿面，相比平行轴减速结构，同减速比下的承载能力更强，运行时的径向受力更均衡，能有效降低长期运行后的轴系偏磨风险。

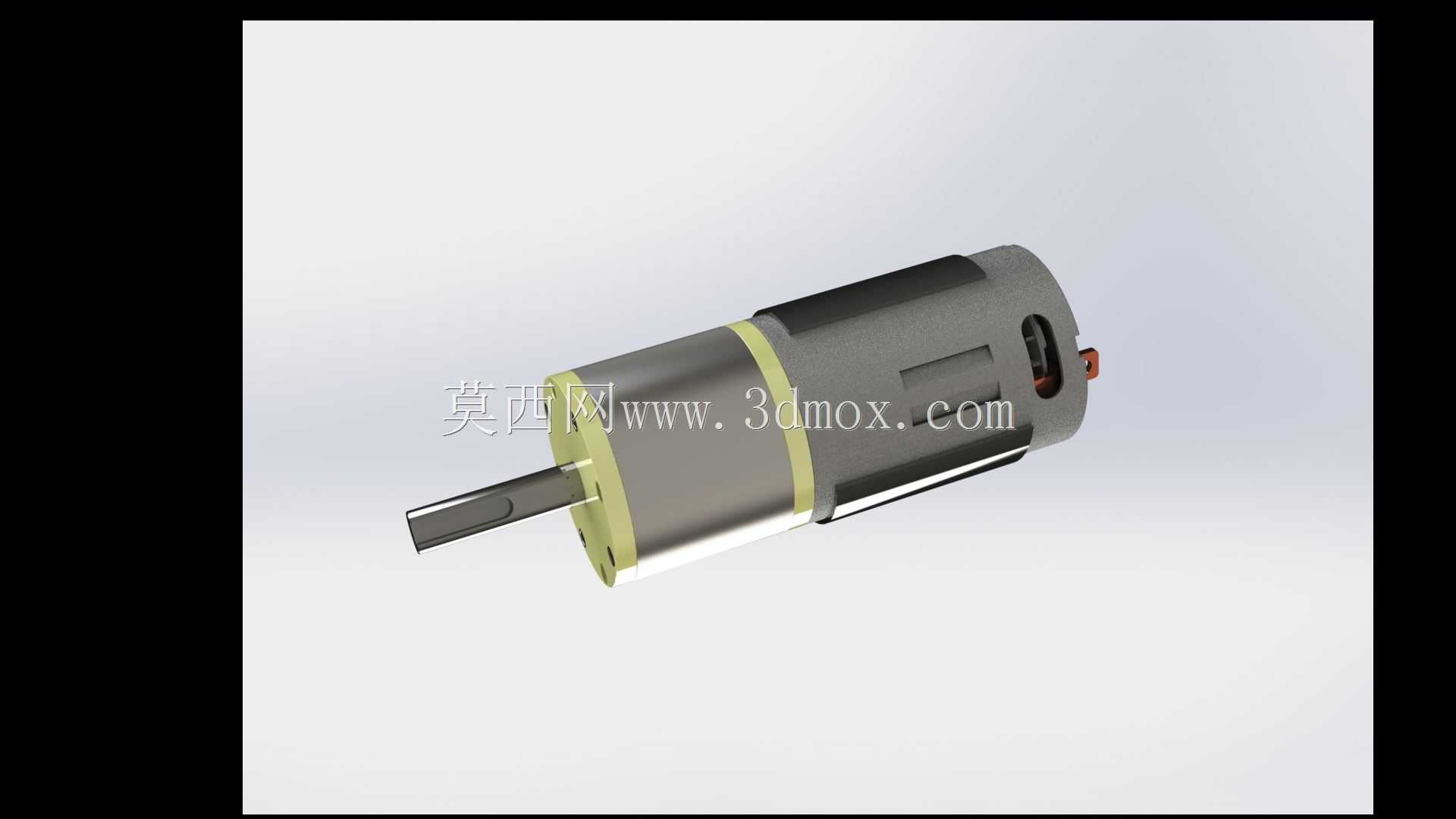

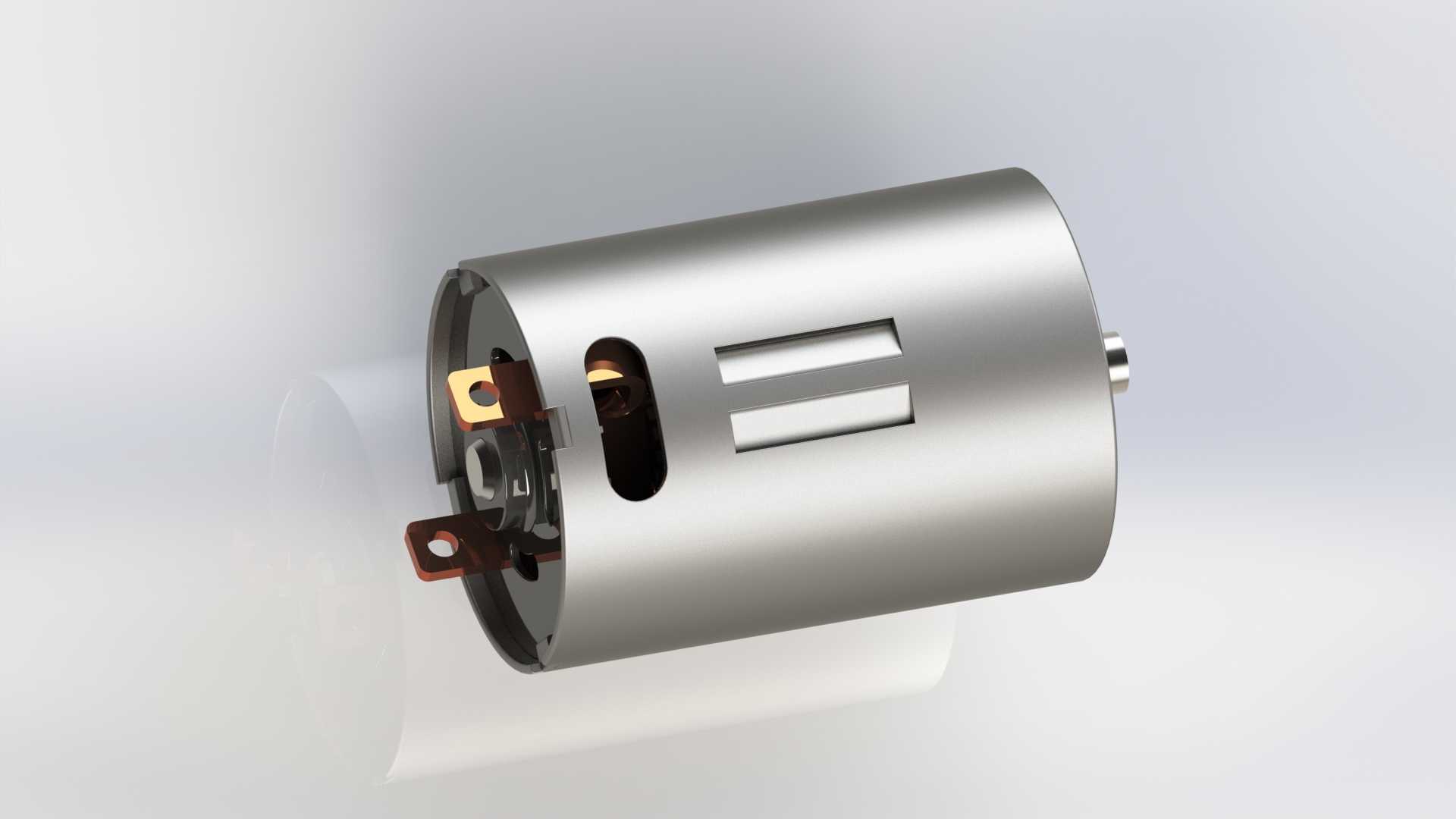

设计这类结构时，首先要明确安装边界的约束：这类微型减速电机的安装定位通常依靠减速箱前端的圆形法兰止口，法兰上预留的两个对称安装孔用于和设备基座锁附，输出轴为单扁位D型轴，能和配套的传动轮、摇臂直接配合，避免传动时的轴孔打滑。轴向尺寸上，减速箱段的长度和减速比直接相关，减速比越大，需要叠加的行星轮系级数越多，整体轴向长度就越长，选型时需要提前核算设备内部的安装空间余量，避免出现装配干涉。径向尺寸上，减速箱的外径略大于直流电机本体的外径，设计安装座时要预留足够的径向避让空间，同时要注意电机尾部的电刷端盖位置，不要和周边的线束、结构件产生挤压，避免影响电刷的正常接触或者磨破线束绝缘层。

实际使用中，这类电机的输出轴径向承载能力有限，不适合直接承受大的径向载荷，比如直接驱动大直径重载滚轮时，需要额外增加支撑轴承座来分担径向力，避免轴承受力过大提前失效。行星轮系的润滑通常在装配时填充润滑脂，日常使用不需要额外维护，但要避免在过高温度环境下长期运行，防止润滑脂流失导致轮系磨损加快、传动噪音增大。电机本体的供电接线要注意正负极对应，反转时虽然不会损坏电机结构，但会导致输出转向和设计预期不符，部分带编码器反馈的型号还要注意信号线和动力线分开布线，减少电机运转时的电磁干扰对反馈信号的影响。

从建模角度来说，这类结构的建模重点在行星轮系的啮合关系匹配，要保证太阳轮、行星轮、内齿圈的模数、压力角参数统一，齿侧间隙留足合理的装配公差，避免出现干涉卡滞；输出轴的扁位尺寸、法兰止口的配合公差要符合通用安装标准，方便和常用的传动配件适配；电机外壳的散热筋结构虽然尺寸小，但建模时不能省略，实际运行时这些结构能增加外壳的散热面积，降低长时间运转时的温升。
