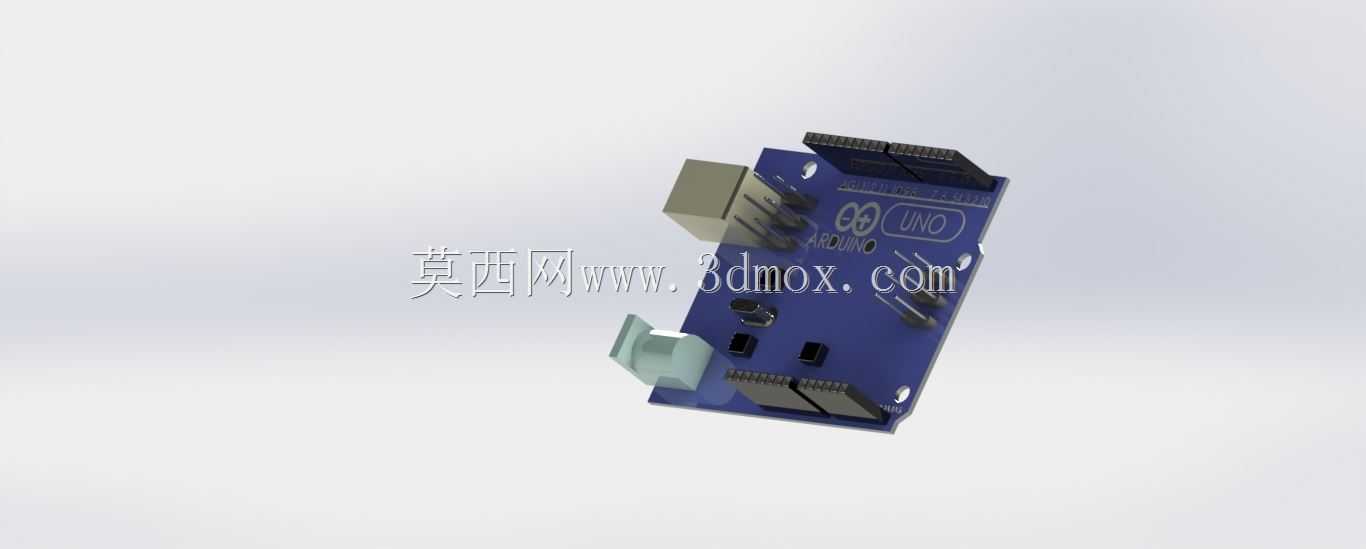

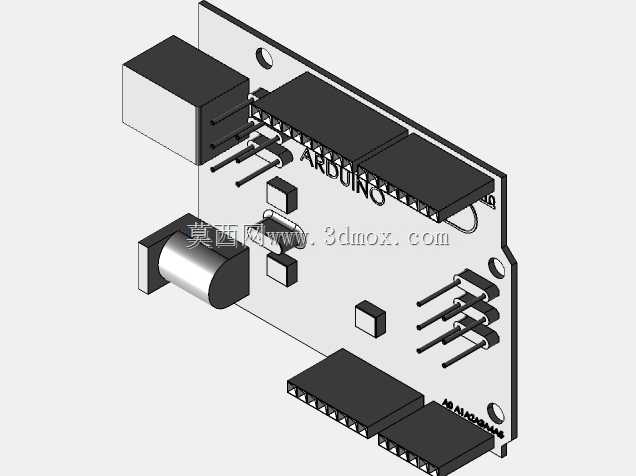

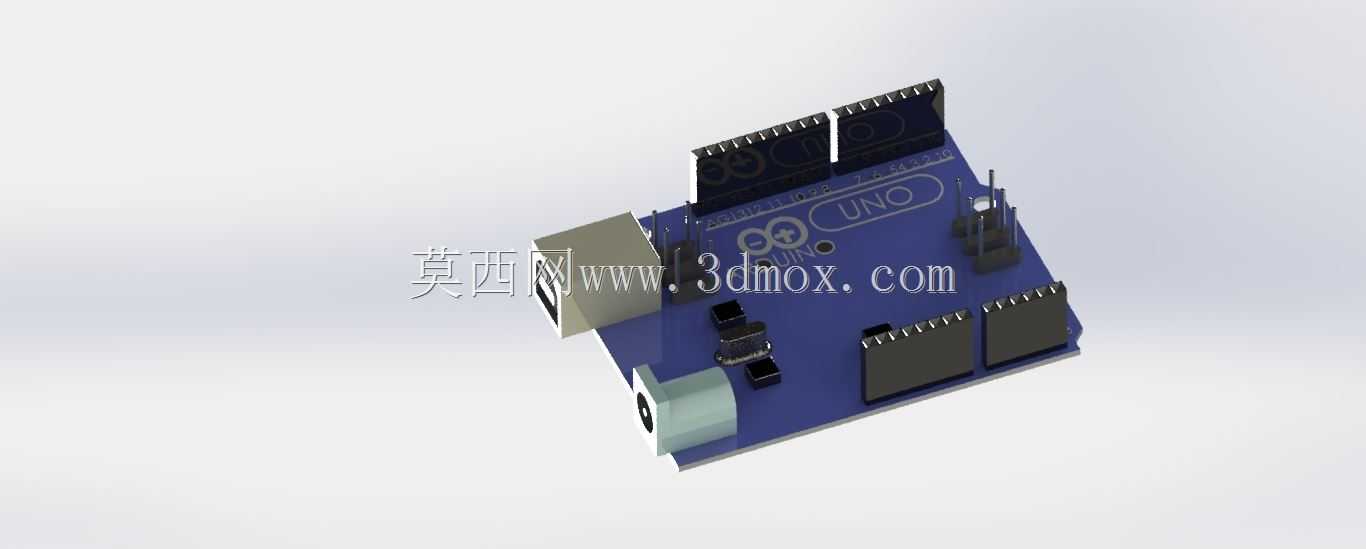

ArduinoUNO开源开发板结构设计

在创客项目开发、小型自动化设备原型验证、学生电子竞赛实训场景中，这类开源控制板是核心的硬件载体，承担着信号采集、逻辑运算、执行机构驱动的核心作用，很多桌面级小型智能装置、教学演示设备、DIY智能硬件的控制核心都采用这类板卡作为主控单元。从结构设计层面看，这块板卡的布局完全围绕实际使用的安装与接线需求展开，板载的USB接口布置在板边侧方，方便在设备外壳上预留对应开口实现外接供电与程序烧录，不会和其他接线产生空间干涉；电源接口、排针引脚的排布间距严格遵循通用接插件的标准尺寸，所有外接引脚的排列顺序和市面上通用的扩展板完全兼容，用户可以直接堆叠各类传感器扩展板、电机驱动板，不需要额外做转接结构设计。板上的主芯片、电源稳压模块、复位按键的位置都做了避让设计，当板卡通过四角的安装孔固定在设备内部的安装柱上时，所有发热元件周围都预留了足够的散热间隙，不会因为紧贴安装面导致热量堆积影响运行稳定性。设计过程中充分考虑了不同使用场景的安装边界，板卡的整体外轮廓尺寸适配市面上绝大多数通用的开发板防护外壳，四角的安装孔孔径匹配M3规格的固定螺丝，安装孔的位置距离板边的距离统一，既可以直接用铜柱固定在亚克力安装底板上，也可以通过导轨卡扣安装在标准DIN导轨上，适配不同设备的内部安装空间。板载的状态指示灯布置在板边靠近USB接口的位置，当板卡装入设备外壳后，可以在外壳对应位置开小孔直接观察电源状态、程序运行状态，不需要额外外接指示灯。排针的高度选用了标准的直插排针尺寸，既可以直接插装在面包板上做电路原型验证，也可以焊接导线连接外部传感器、执行器，不同使用方式下都不需要额外调整结构。从结构强度上看，PCB板的厚度选用了常规工业级控制板的标准厚度，接口位置做了局部补强，反复插拔USB线、接线端子的时候不会出现板体变形、焊盘脱落的问题，完全满足日常原型开发、小型设备长期运行的结构强度要求。在做设备整体结构设计的时候，只需要按照板卡的外轮廓预留对应的安装空间，提前对齐各个接口的位置预留开孔，就可以快速完成主控部分的结构适配，大幅缩短原型设备的开发周期，不管是做教学演示用的智能小车、小型环境监测装置，还是工业场景里的小型数据采集节点，这块控制板的结构设计都能很好适配安装需求。
