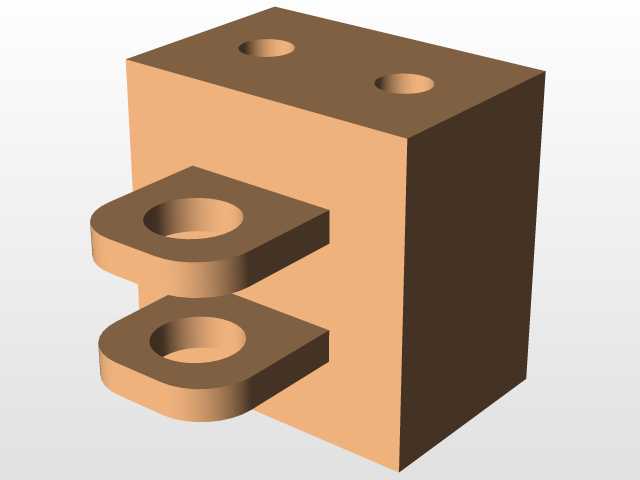

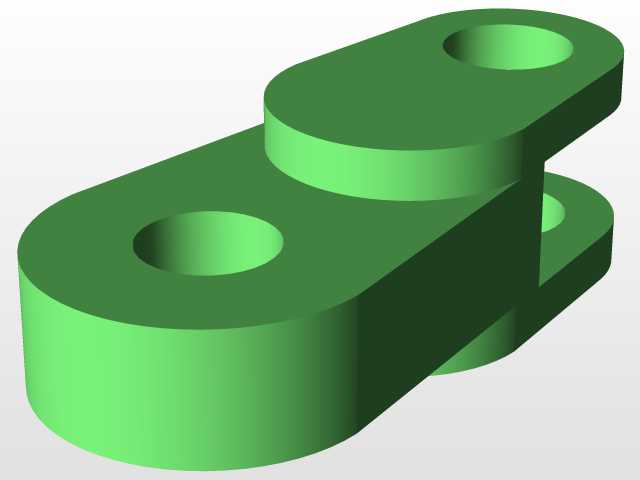

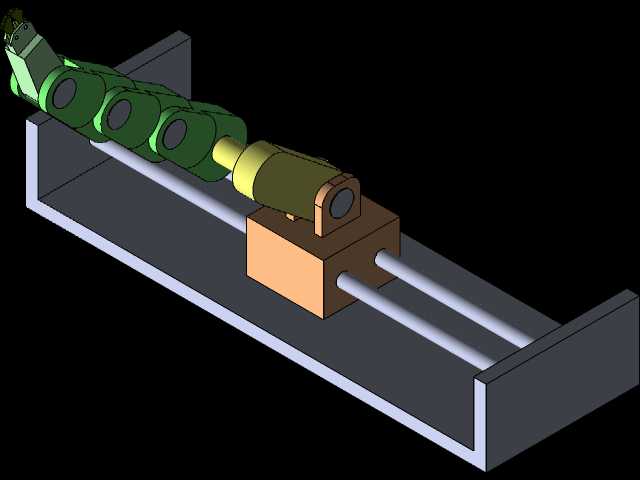

这款带直线滑动导轨的多关节机械臂,主要面向窄长型工位的自动化上下料、工件转运场景设计,常见于3C电子小件装配线、机加工序间物料传递、小型零部件分拣工位,可覆盖单条线性排布工位的作业范围,弥补固定基座机械臂横向行程不足的问题。从结构设计逻辑来看,底部采用双平行光轴导轨搭配滑动承载座,承载座作为机械臂的安装基座,可沿导轨方向做直线往复运动,导轨两端设置有限位安装槽,可根据实际产线长度调整导轨拼接长度,安装时需保证两根光轴的平行度公差控制在0.02mm/m以内,避免滑动卡滞。机械臂本体采用四段串联关节结构,每段关节内置回转支撑结构,关节间的连接轴孔采用同轴度定位设计,可实现多自由度的姿态调整,末端可搭配夹爪、吸盘等不同执行端,适配不同形状、材质的工件抓取需求。设计过程中优先考虑了运动干涉问题,在关节转动角度范围内做了限位凸台设计,避免大角度回转时臂段与导轨基座发生碰撞,同时对各臂段的壁厚做了等强度优化,在保证结构刚性的前提下降低整体自重,减少导轨滑动时的负载惯量。安装边界方面,导轨基座采用槽型铝型材作为承载基体,底部预留有标准T型槽安装孔,可直接固定在型材机架或者钢构工作台上,不需要额外加工定制安装板,机械臂基座与滑动座之间采用定位销加螺栓的连接方式,拆装维护时可快速定位复位。关节处的走线采用内置线槽设计,所有动力线、信号线都从臂体内部空腔穿过,避免运动过程中线缆拖拽剐蹭,外部仅在滑动座与固定端留有拖链安装位,适配常规工程拖链的安装尺寸。实际应用中,该结构可搭配伺服电机加同步带的驱动方式实现导轨方向的直线运动,各关节可采用舵机或者小型伺服电机驱动,根据负载需求选择对应扭矩的动力元件,整体结构紧凑,横向覆盖行程可灵活调整,适合在空间受限的线性排布产线上替代人工完成重复性的取放作业,相比传统固定基座机械臂,在同等臂展下可覆盖更长的作业区间,减少单条产线的机械臂布设数量。
