双工位直线导轨伺服驱动皮带滑台

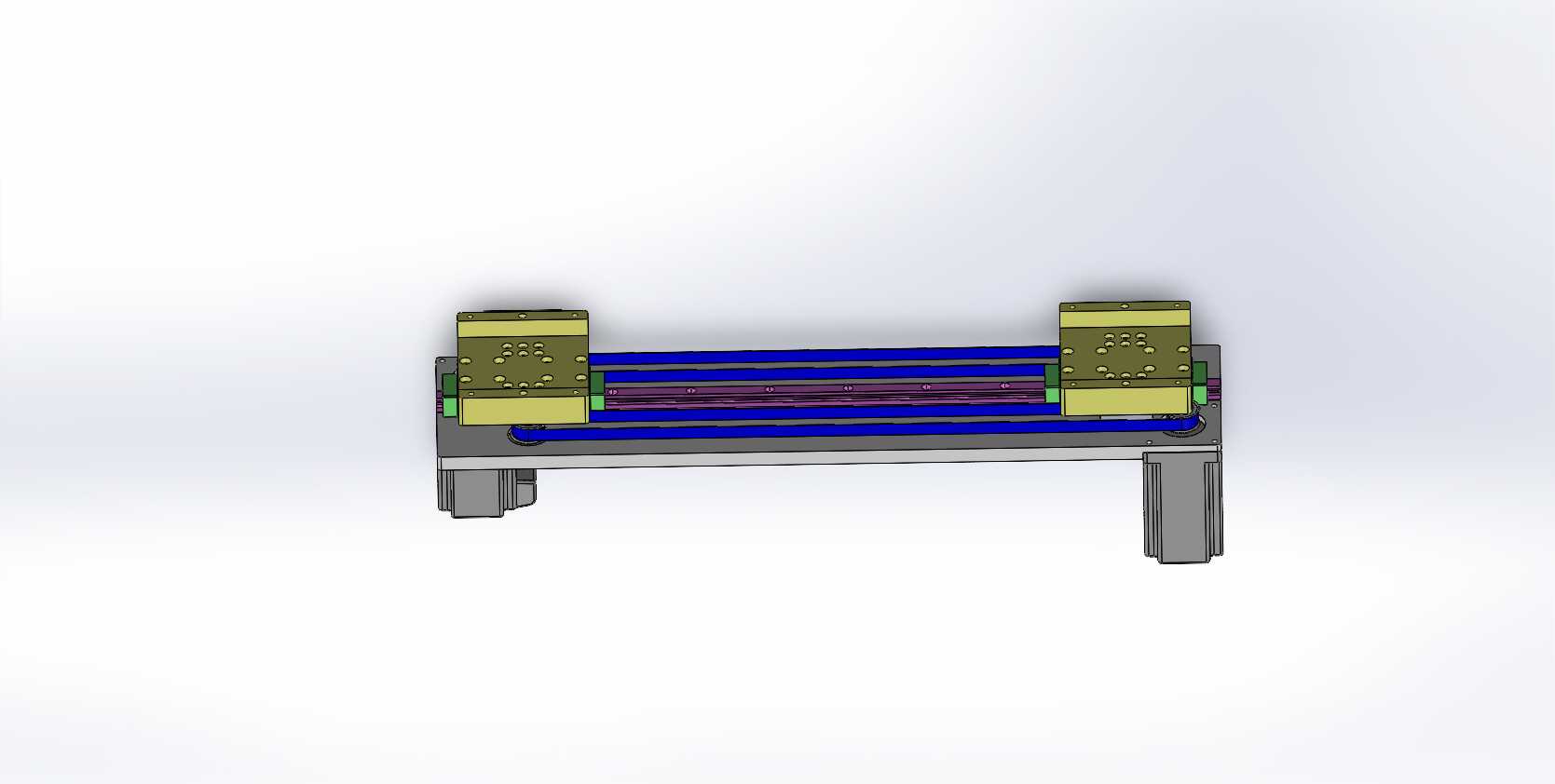

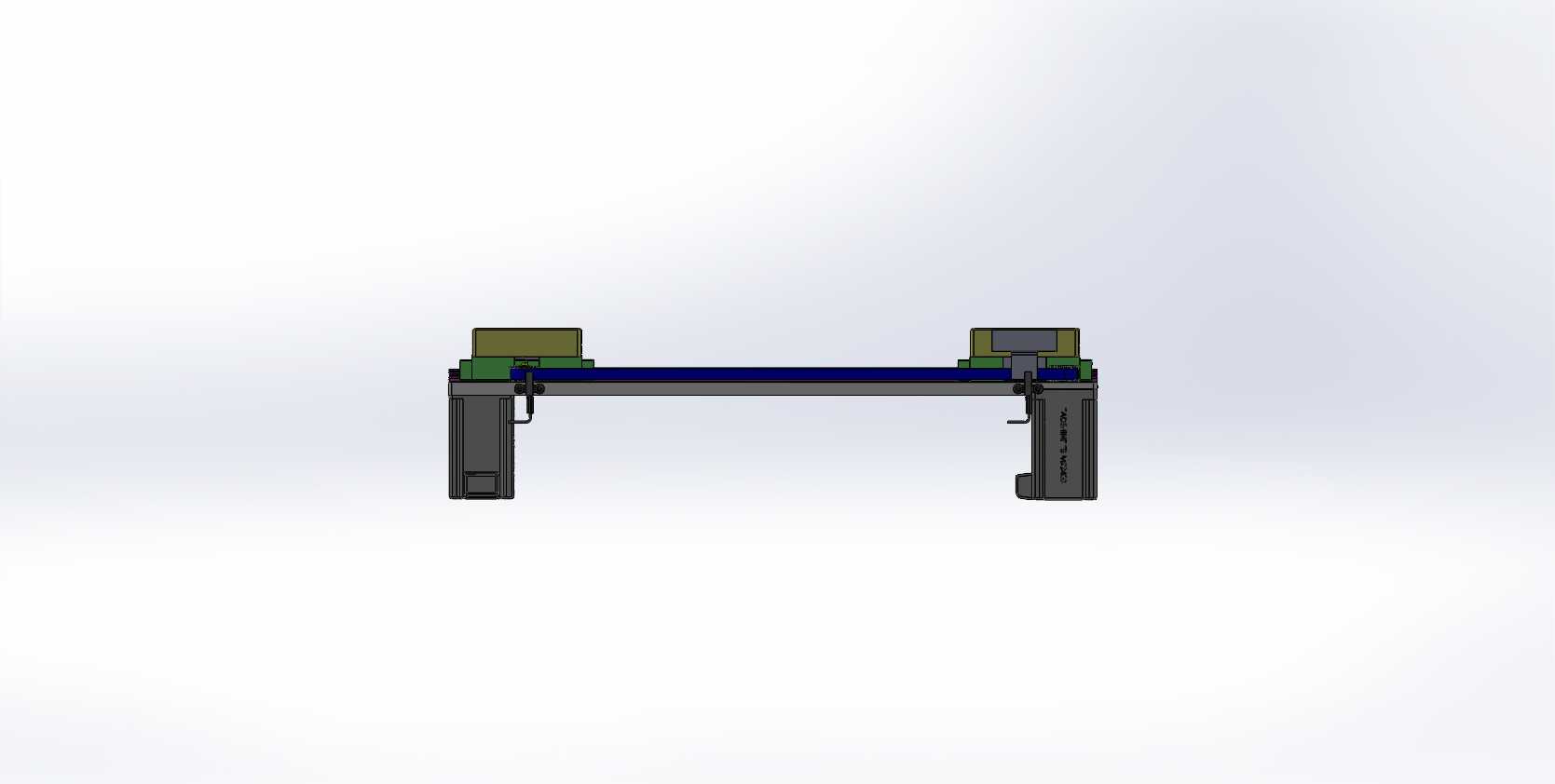

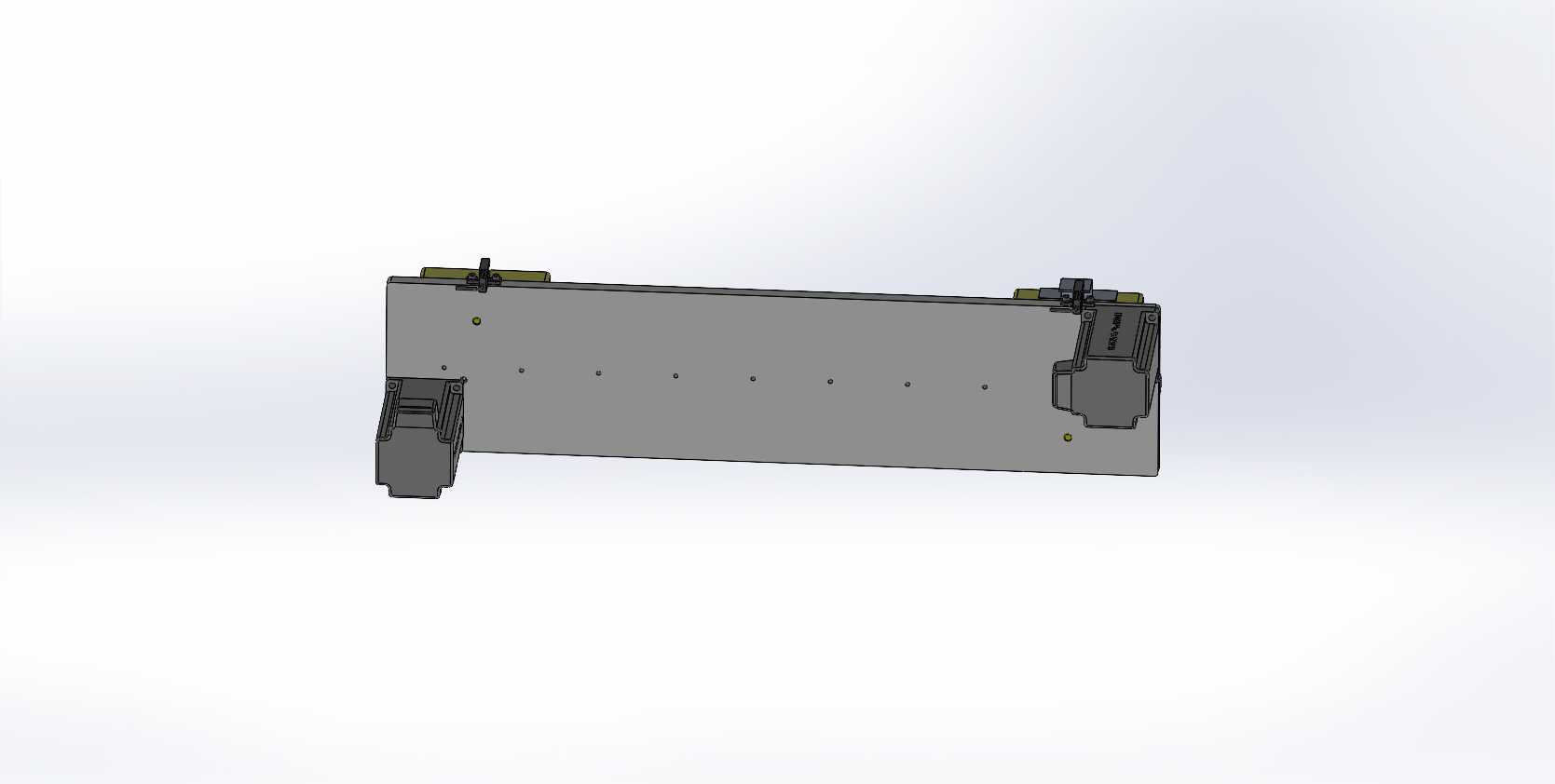

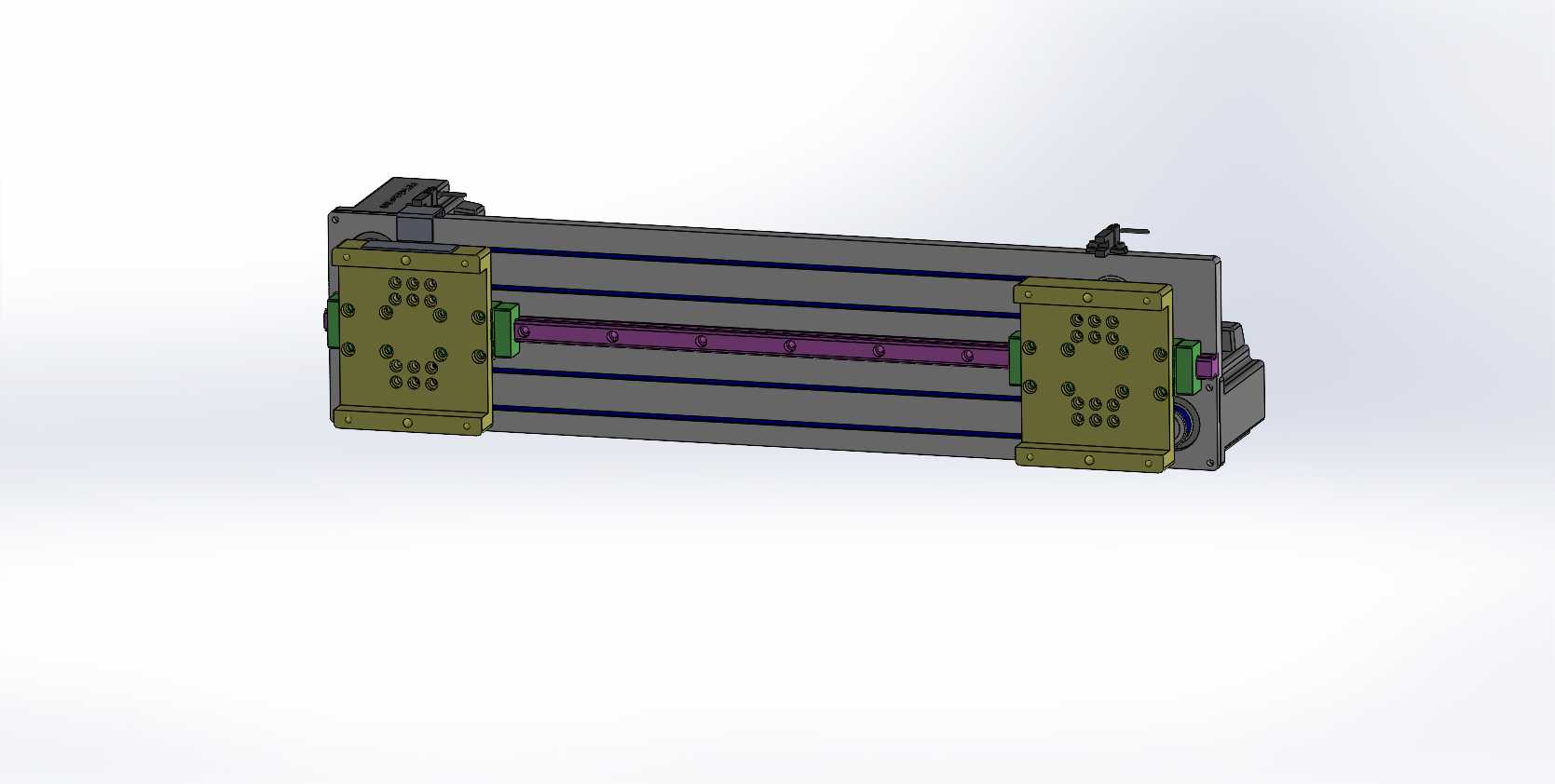

在3C电子小件分拣、轻载工件工位转序、实验室样本移送这类需要短行程高频次往复移送的场景里，单工位滑台往往需要完成一次往返才能承接下一个工位的物料，节拍冗余很难压到生产要求的阈值内，这款双运动台的皮带移送结构，就是针对这类痛点做的定向设计。整套结构以整块精加工钢板作为安装底板，底板上沿长度方向铺设单根直线导轨，两个独立的运动台共同搭载在这根导轨上，各自通过同步带与独立的简易伺服电机连接，两个运动台可以独立运行互不干涉，既可以配合完成相向接料、同向分料的动作，也能单独执行单工位的移送任务，相比双导轨双滑台的结构，能压缩近三成的安装宽度，对设备内部排布空间紧张的场景适配性更强。设计阶段没有采用分体式拼接底板的方案，是考虑到轻载高频运行场景下，拼接底板的接缝处容易因为长期的交变应力产生形变，导致导轨平行度超差，引发滑台运行卡顿、皮带偏磨的问题，整块底板的平面度可以在一次铣削加工中保证，导轨安装面的平面度公差可以控制在0.02mm每米范围内，能大幅降低后期的调试校准工作量。两个运动台的滑座都采用了与导轨匹配的标准滑块接口，安装孔位完全遵循通用直线导轨的安装尺寸规范，不需要额外做转接板就可以直接搭载吸盘夹具、小型载具、检测探头等末端执行件，滑座侧面预留的皮带夹紧块采用腰型孔设计，安装时可以微调皮带张紧度，不需要额外加装张紧轮，进一步精简了结构的零件数量。安装边界上，整套结构的宽度方向尺寸控制在单导轨加两侧电机安装位的最小范围，长度方向可以根据实际行程需求调整底板长度与皮带长度，电机安装座直接集成在底板两端，没有外凸的安装支脚，底部预留的沉头安装孔可以直接固定在设备型材框架或者工作台面上，不需要额外做安装支架。皮带传动的形式本身具备一定的缓冲性能，在启停瞬间不会像丝杠传动那样产生明显的刚性冲击，对易碎、易刮花的轻载工件移送友好，搭配的简易伺服电机可以精准控制两个滑台的运行位置与速度，在两个滑台的行程重叠区域，通过控制系统的软限位设置就可以避免碰撞，不需要额外加装机械防撞结构，进一步压缩了整体的结构尺寸。日常维护时，只需要定期检查皮带张紧度、给导轨滑块补充润滑脂即可，没有复杂的维护点位，适合在批量生产的自动化设备里作为标准移送单元使用。
