GX20两针公头航空连接器结构设计

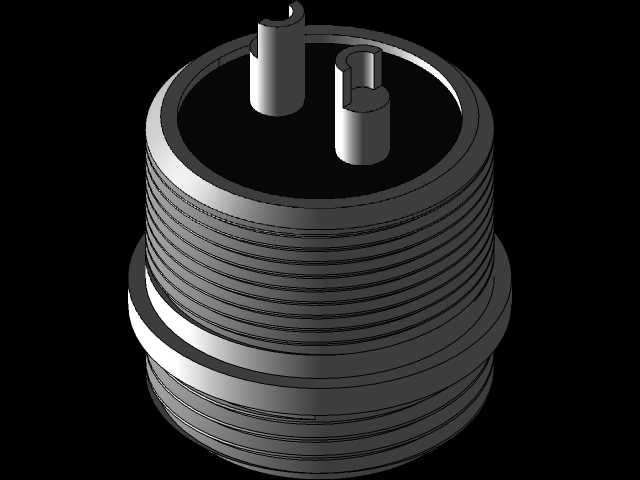

在工业电气互联场景中，这类两针公头连接器常被用于机载设备、地面测试工装、户外工业模组的电源或低频信号传输链路，承担公端插合对接的核心功能，适配需要频繁插拔、具备一定抗振要求的电气连接工位。从结构设计逻辑来看，整体采用金属壳体作为主体防护结构，外壳通体加工有连续外螺纹，用于和配套母头的内螺纹旋合锁紧，插合后可实现壳体层面的机械固定，避免设备运行过程中因振动、拉扯出现接插件松脱的问题，螺纹段的退刀槽、限位凸台都做了过渡圆角处理，既方便加工时的刀具退刀，也能在旋合过程中起到轴向定位作用，保证插针插入母座的深度处于设计公差范围内，避免插合过深顶弯插针、或是插合过浅接触不良的问题。插针部分采用平行双针布局，每根插针根部都做了定位凸台结构，和壳体内部的绝缘安装座过盈配合固定，保证两根插针的中心距公差控制在合理区间，插针顶端做了导向倒角，在和母头对接时可以顺利导入母端的插孔内，即使存在小范围的对接偏差也能顺利插合，不会出现插针卡滞、顶偏的情况。从安装边界来看，壳体最大外径适配标准GX20系列的安装开孔尺寸，螺纹段长度匹配常规母头的旋合行程，尾部的外螺纹段可用于连接尾部防护护套，或是穿过设备面板后用锁紧螺母固定，实现面板式安装的需求。设计过程中需要重点控制插针与壳体的同轴度，以及两根插针之间的平行度，避免插合时出现单边受力的情况，金属壳体的壁厚经过核算，既可以满足抗挤压、抗冲击的防护要求，也不会因为壁厚过大导致整体重量超标，适配航空航天领域对零部件轻量化的要求。壳体表面的滚纹？不对，图中是光滑的螺纹段，哦对，壳体的螺纹采用标准公制细牙螺纹，螺距适配同系列接插件的通用规格，具备良好的互换性，绝缘座部分将插针与金属壳体完全隔离，保证插针与壳体之间的绝缘电阻满足电气安全要求，即使在潮湿、有轻微凝露的使用环境下，也不会出现壳体带电的安全隐患。这类接插件在实际使用中，通常需要配套对应的母头、尾部线缆护套使用，公头端既可以做线端连接，也可以做板端固定安装，双针的布局适合单路直流电源、或是开关量信号的传输，额定电流、耐压参数都匹配常规工业机载设备的供电需求，金属壳体还能起到一定的电磁屏蔽作用，减少外界电磁干扰对传输信号的影响，在航空机载设备、工业检测仪器、户外通讯基站设备中都有广泛的应用。
