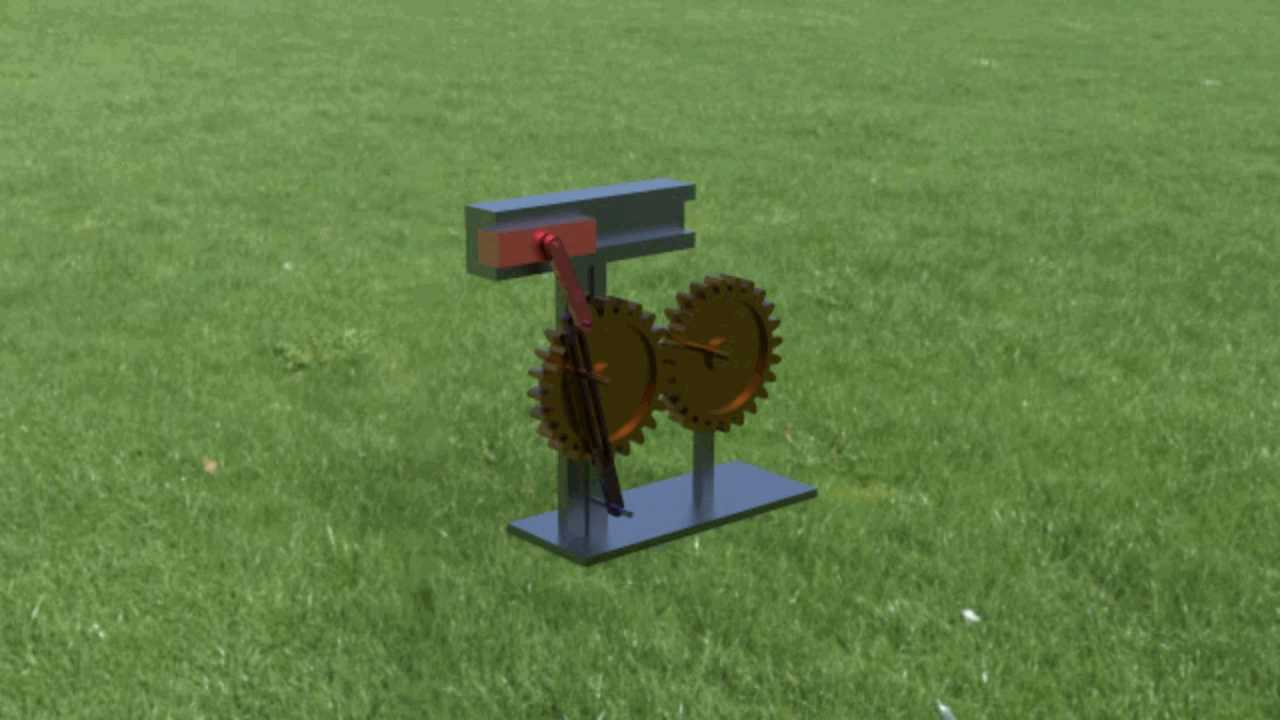

曲柄联动双齿轮传动演示机构

项目分类:3D模型 发布时间:2021-09-27 ID:290420
  • 曲柄联动双齿轮传动演示机构
  • 曲柄联动双齿轮传动演示机构
  • 曲柄联动双齿轮传动演示机构
  • 曲柄联动双齿轮传动演示机构

这套双齿轮联动机构常被用于机械原理教学演示、小型自动化设备的间歇传动工位,也可作为轻工设备中定比传动单元的结构参考。从实际使用场景来看,这类带曲柄输入的齿轮组,多适配低速轻载的传动链路,比如小型包装线的送料节拍控制、教学实验台的传动原理展示,或是文创类动态机械装置的动力传递核心。设计时优先考虑了啮合侧隙的合理预留,两个渐开线圆柱齿轮的中心距按照标准模数做了公差适配,避免装配后出现卡滞或传动空程过大的问题,曲柄输入端的偏心距经过反复校核,确保输入摇杆摆动时,主动齿轮的转动角度范围刚好匹配从动齿轮的输出行程,不会出现传动死点。安装底座采用平板式支撑结构,两个齿轮的支撑轴都做了同轴度约束,轴端与底座的连接位置预留了标准紧固件的安装孔位,整套机构的安装边界控制在较小的桌面级尺寸范围内,不需要额外做大型基座适配,可直接固定在实验台面板或是设备的安装基板上。从功能特性来看,这套机构通过曲柄的往复摆动输入,就能转化为两个齿轮的定比啮合转动,不需要额外配置连续旋转的动力源,手动操作即可直观展示齿轮啮合的传动过程,齿形部分按照标准渐开线齿廓建模,啮合过程中齿面接触均匀,不会出现偏载磨损的问题。支撑结构的立板与底座采用直角连接,保证了齿轮轴的垂直度,避免长期运转后出现轴系倾斜导致的啮合异响。设计过程中没有采用复杂的附加结构,所有零件都采用常规机械加工即可实现,齿轮部分可选用型材加工或是3D打印制作,适配不同的制作成本需求,曲柄与主动齿轮轴的连接采用扁位定位,装配时不需要复杂的工装即可完成周向固定,后期维护拆解也十分便捷。整套机构的传动比经过匹配,从动齿轮的输出转速与主动齿轮形成固定比例,可根据实际使用需求调整齿轮齿数来改变传动比,不需要改动整体支撑结构的安装尺寸,拓展性较强。
