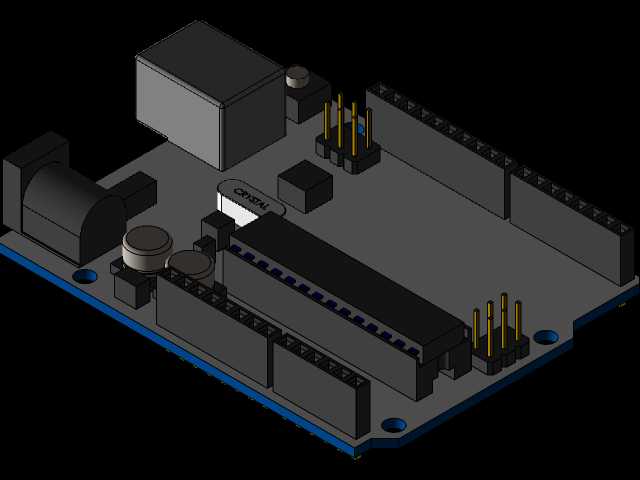

这套倒立摆车的控制主板结构,是面向自平衡运动载体开发的核心承载部件,日常主要应用于高校自动化教学实验平台、小型自平衡巡检载具、两轮平衡代步设备的控制单元搭建场景,承担整个倒立摆系统的信号采集、运算输出、动力驱动的硬件载体功能。从设计逻辑来看,建模过程中优先考虑了板载元件的布局合理性,将电源输入接口布置在板边侧方,避免接线时与周边排针产生干涉,电源模块周边预留了足够的滤波电容安装位,能够减少动力回路对信号采集回路的电磁干扰;核心主控模块布置在板件几何中心位置,一方面缩短了到各个外设接口的走线长度,降低信号传输损耗,另一方面也让整个主板的重量分布更趋近于载具的重心位置,减少倒立摆动态调节过程中因板件重量偏置带来的额外控制负担。板件四周预留的多组排针接口,分别对应编码器信号输入、电机驱动输出、姿态传感器连接、调试串口通讯等功能,每个接口的引脚间距严格按照通用接插件标准设计,安装时不需要额外定制转接件,直接使用标准杜邦线或者排线就能完成接线。从安装边界来看,板件四个角预留了直径3mm的固定安装孔,孔位间距匹配常用的倒立摆车车架安装柱尺寸,安装时不需要对车架进行二次打孔加工,板件整体厚度按照常规PCB板加支撑加强筋的结构设计,边缘做了圆角处理,避免装配过程中剐蹭导线绝缘层。板上的电容、接插件、电源模块等元件的高度都做了统一校核,最高元件高度不超过15mm,确保主板安装到车架上之后,上方预留的传感器安装空间不会被占用,同时元件之间的间距满足波峰焊的生产工艺要求,不会出现焊接连锡的问题。设计过程中还考虑了后期维护的便利性,所有易损的接插件都布置在板件边缘,更换时不需要拆卸周边其他元件,电源回路的走线宽度做了加宽处理,能够承载倒立摆车启动瞬间的大电流,避免长时间工作出现走线过热的问题。整个结构建模还原了板上所有元件的实际外形与安装位置,能够直接用于结构干涉检查、装配流程模拟,也可以作为硬件开发阶段的结构参考,帮助开发者提前预判装配过程中可能出现的空间冲突问题,减少实物打样的迭代次数。
