小型圆柱式音乐扬声器结构设计

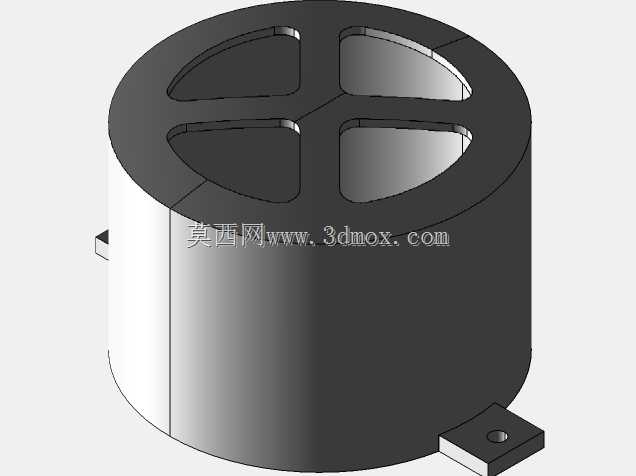

　　这款圆柱构型的发声器件，主要面向小型便携电子设备、桌面音频外设、嵌入式提示音终端等场景使用，可作为消费类电子产品的内置发声单元，也可独立作为小型音频播放终端的核心发声部件。从结构设计来看，整体采用直筒圆柱作为主体外壳，这种构型一方面能最大化利用圆柱形内部空间构建密闭音腔，减少音腔内部的声反射死角，让低频发声的谐振效果更均匀，另一方面圆柱外壳的曲面结构在批量注塑生产时，脱模流程更顺畅，壳体壁厚均匀性更容易控制，能有效降低生产过程中的缩水、翘曲等不良率。顶部的出音面采用十字筋分隔的四扇区开孔设计，十字筋并非单纯的装饰结构，其筋条厚度经过受力校核，既可以对顶部出音网区域起到结构加强作用，避免外力按压导致顶部网面凹陷变形碰擦内部振膜，

　　同时四个对称分布的扇区开孔，能让声波从不同扇区均匀向外扩散，减少单方向出音带来的指向性过强问题，让不同角度的听音音量差控制在合理范围内。壳体侧面伸出的带孔安装耳，是专门为嵌入式安装场景设计的固定结构，安装耳上的通孔尺寸适配常用的M2自攻螺丝或者铜柱固定，安装耳与主体圆柱的衔接位置做了圆角过渡，避免应力集中导致安装时受力断裂，安装耳的突出高度经过匹配计算，安装后壳体与安装基面之间预留有0.8mm的间隙，既可以避免壳体底面直接贴死基面导致的振动传导产生杂音，也能给底部的走线预留足够空间。在内部结构的适配设计上，圆柱内腔的直径尺寸匹配常用的27mm直径全频动圈单元，内腔深度预留了振膜振动的前后冲程空间，避免振膜振动时碰擦壳体内壁，

　　壳体侧壁预留的侧出线缺口，可方便内部音圈的导线引出连接驱动电路板，缺口边缘做了倒角处理，避免组装时刮伤导线绝缘层。整体结构的装配逻辑采用上下扣合的方式，壳体侧壁预留的扣位槽可实现上下壳的免螺丝扣合，组装效率更高，同时扣合位置的密封筋设计能保证音腔的密闭性，减少声泄漏对发声效果的影响。
