脚踏驱动自行车式搅拌装置结构设计

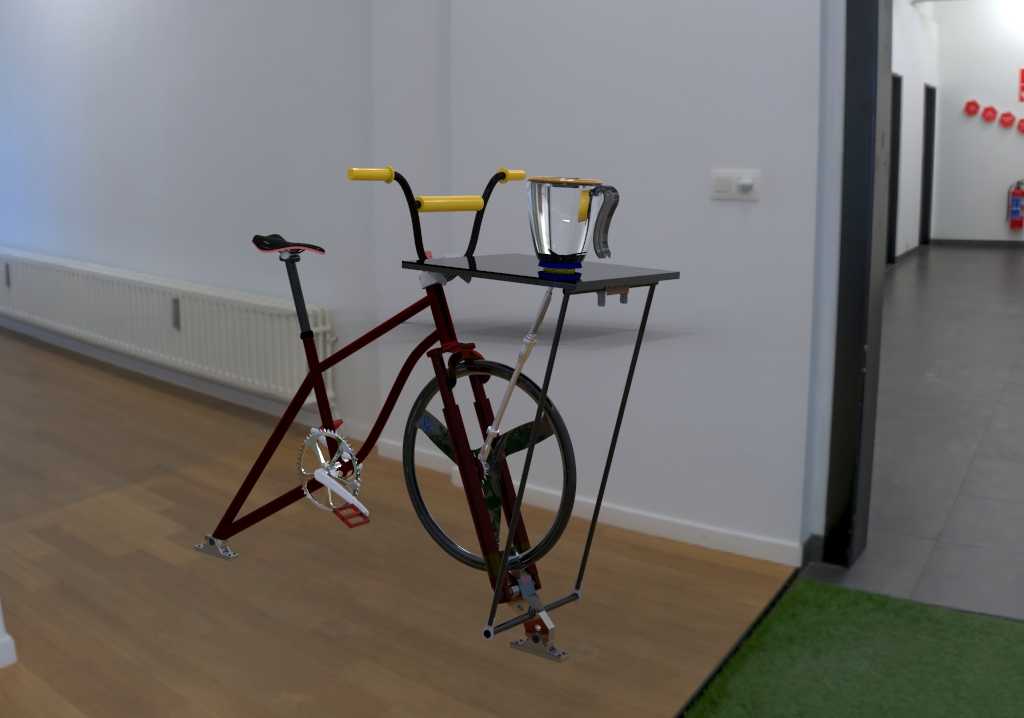

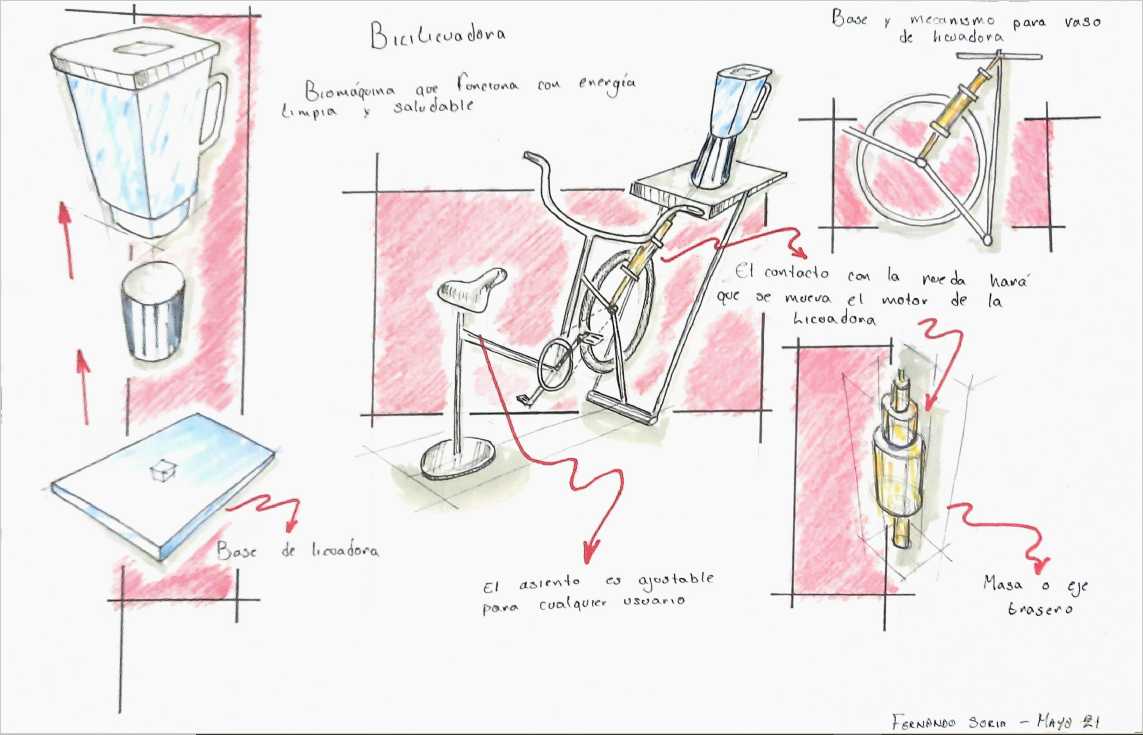

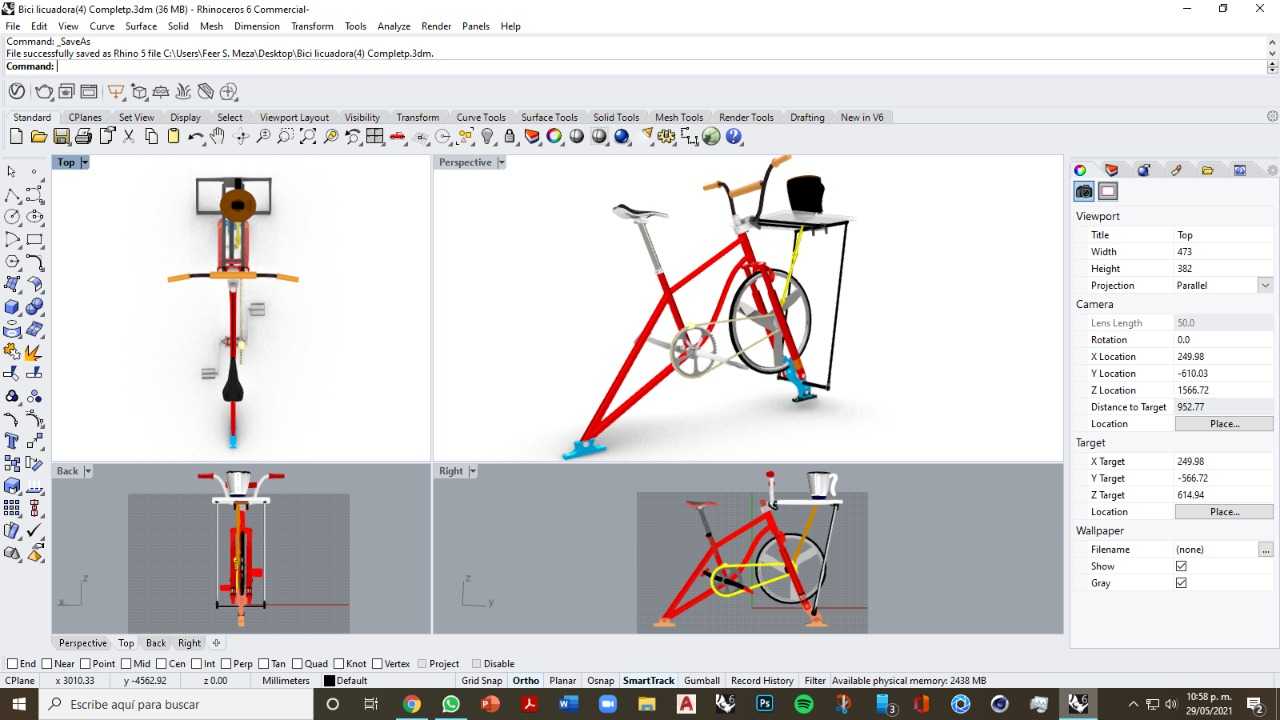

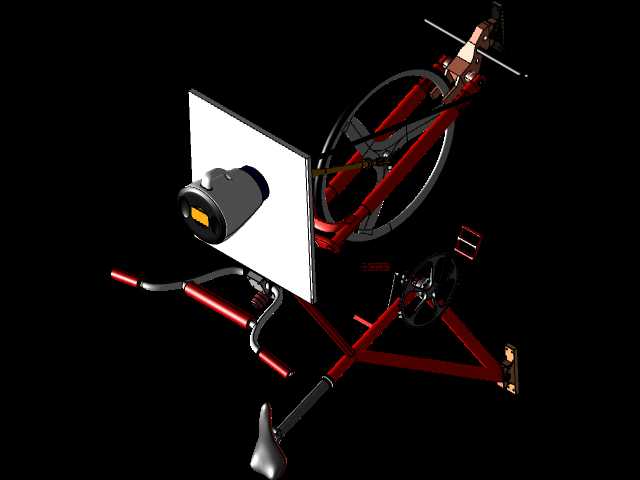

这款脚踏驱动的搅拌装置，核心是将自行车的人力传动结构与搅拌作业功能整合，适配无外接电力供应的户外作业、乡村小型加工、科普体验等场景，可完成液态物料、半固态生物质原料的混合搅拌作业，尤其适合小批量生物燃料原料的预处理混合环节，无需外接电源即可完成作业，适配偏远缺电区域的小型加工需求。从结构设计逻辑来看，装置直接沿用成熟的自行车三角车架作为承载主体，省去了额外设计承载机架的成本，三角架的结构稳定性足以支撑搅拌作业时的侧向载荷与脚踏施力带来的交变应力，车架底部设置三个可调支撑脚，作业时可将支撑脚放下，通过调整脚座高度让整车保持水平稳定状态，避免踩踏过程中出现侧翻、滑移问题，非作业状态下可将支撑脚收起，依托自行车轮实现短距离转场移动，灵活性远高于固定式搅拌设备。传动路径的设计完全复用自行车成熟的链传动结构，脚踏曲柄带动牙盘转动，通过链条将动力传递至后轮轴位置的动力输出端，再通过一组换向传动机构将旋转动力传递至车架前部上方的搅拌工位，搅拌工位配套设置了物料承载台与搅拌轴连接结构，可适配常规的搅拌桨组件，用户可根据搅拌物料的粘度、混合要求更换不同形式的搅拌桨，传动比的设置匹配普通人正常脚踏的转速区间，让搅拌轴的转速维持在适合物料混合的范围，既不会因转速过高导致物料飞溅，也不会因转速过低降低混合效率。从安装边界尺寸来看，装置整体轮廓尺寸与常规26寸自行车接近，长度控制在1.8米以内，宽度在支撑脚展开状态下不超过0.7米，高度方向因搅拌台的设置略高于普通自行车，整体高度约1.3米，常规的室内门洞、乡村小道均可顺利通行，存放时占用空间与普通自行车一致，无需额外预留大面积的设备存放区域。搅拌工位的承载台设置了快装固定结构，可快速固定不同规格的搅拌容器，容器固定位置与搅拌轴保持同轴度，避免搅拌过程中出现偏心晃动，承载台边缘设置了挡边结构，可承接搅拌过程中溅出的少量物料，减少作业后的清理工作量。车把位置保留了自行车的转向结构，但在作业状态下可通过锁止结构将车把固定，避免踩踏过程中车把转动影响装置稳定性，座椅位置可根据操作人员的身高调整前后与高低位置，适配不同身高的使用者长时间作业，降低操作疲劳感。这套装置的设计思路核心是依托成熟的自行车零部件供应链，降低设备的制造成本与维护难度，常规自行车维修点即可完成大部分零部件的更换维修，无需专门的设备售后维护团队，对于小型加工场景、户外科普活动、应急保障场景下的搅拌作业需求有很强的适配性，人力驱动的模式也让设备的使用成本几乎为零，仅需操作人员提供动力即可完成搅拌作业，尤其适合小批量生物燃料原料的混合制备，可将粉碎后的生物质原料与催化剂、水等组分充分混合均匀，满足后续发酵或加工的工艺要求。
