弯管进气式自行车空气滤清器结构设计

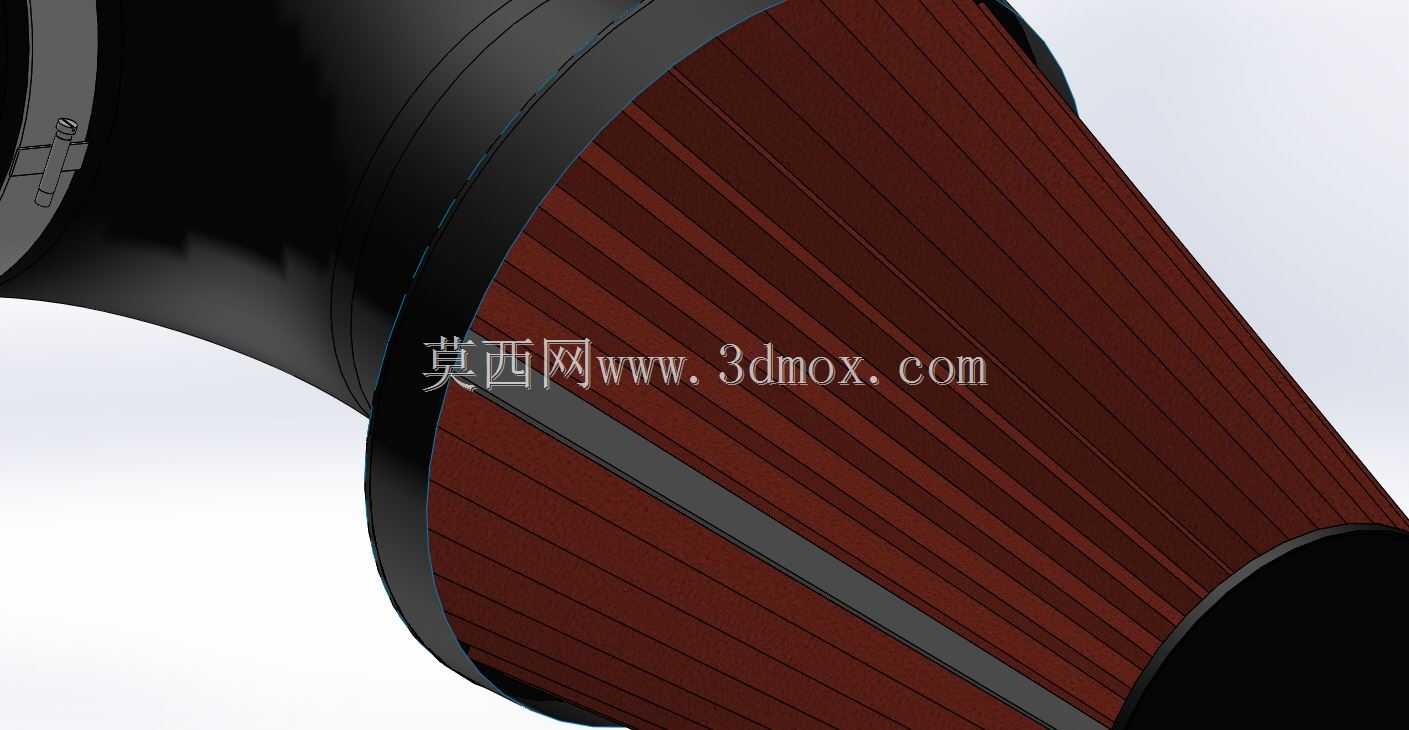

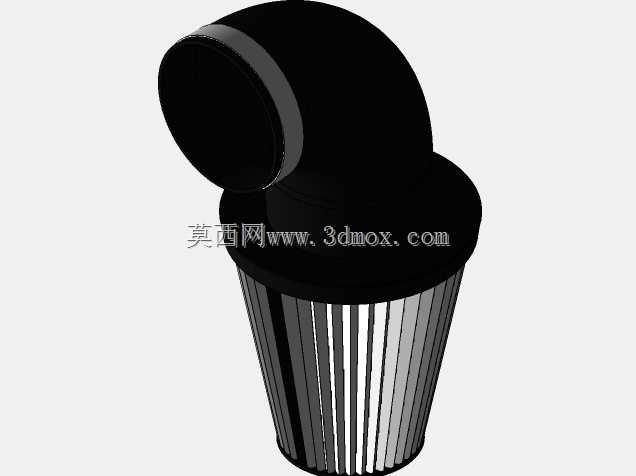

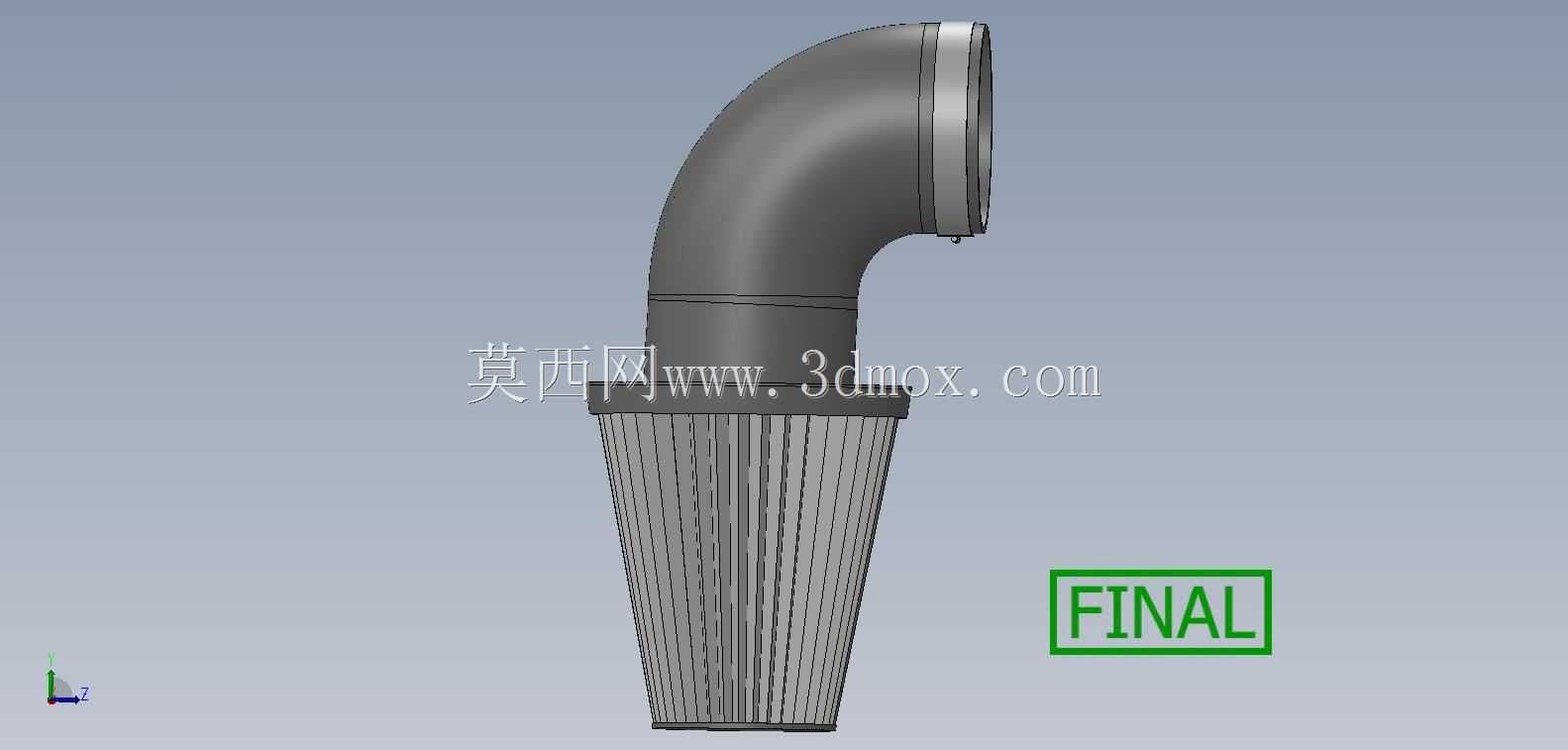

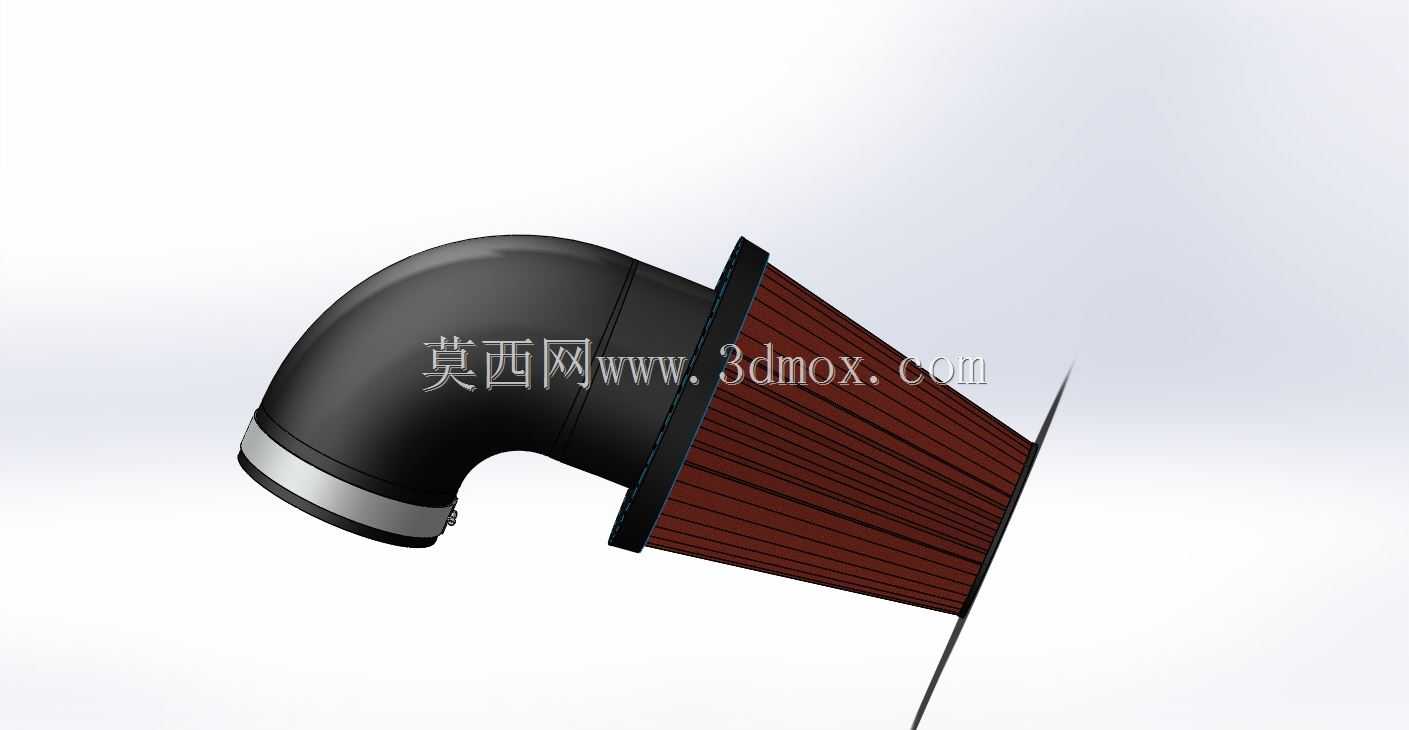

这款带90度弯管结构的空气滤清器，主要适配小排量内燃动力自行车、改装电动自行车的进气系统，也可用于小型通用汽油机的进气端防护，核心作用是过滤进入动力单元的空气中的浮尘、砂砾与细碎杂物，避免硬质颗粒进入气缸造成缸壁、活塞环的异常磨损，延长动力部件的维护周期与使用寿命。从结构设计来看，产品采用弯管进气+褶皱滤芯的组合布局，90度弯管的进气方向可根据安装空间调整朝向，避免车辆行驶过程中路面溅起的泥水、扬尘直接直冲滤芯端面，同时弯管内壁做了顺滑过渡处理，尽可能降低进气路径的气流阻力，减少进气涡流造成的动力损耗。滤芯部分采用环形褶皱滤纸结构，在有限的安装外径下最大化过滤接触面积，褶皱的折距经过匹配计算，既保证足够的容尘量，也避免折距过小造成滤纸贴合堵塞，影响进气效率；滤芯两端采用密封胶圈与端盖压合固定，保证未经过滤的空气不会从装配缝隙旁通进入进气道。安装边界上，弯管的进气端采用标准卡箍连接结构，可适配对应外径的橡胶进气软管，滤芯端的法兰盘预留了均匀分布的安装孔位，可直接通过螺栓固定在动力单元的进气口基座上，整体径向尺寸控制紧凑，不会与自行车的车架、车把转向部件发生运动干涉，轴向长度适配多数小型动力自行车的车架安装空间，不需要额外改动原车的走线与固定结构。设计过程中优先考虑了骑行场景的实际工况，针对户外骑行遇到的扬尘、小雨天气，弯管的下置式进气口可减少雨水被吸入进气道的概率，滤纸的过滤精度适配小型动力单元的进气需求，不会因为过滤精度过高造成进气阻力过大，也不会因为精度不足导致杂质进入动力腔。整个结构的零件拆分清晰，弯管壳体、滤芯、密封端盖、固定法兰均可单独拆分更换，后期维护时只需要更换滤芯组件即可，不需要整体更换滤清器，降低使用过程中的维护成本。在气流组织上，空气从弯管入口进入后，沿弯管内壁平滑导流至滤芯外侧，经过滤纸过滤后从滤芯中心的空腔汇入进气道流向动力单元，气流路径顺畅，没有突兀的截面突变，尽可能降低进气过程中的压力损失，保证动力单元的进气量充足，避免因为进气不足造成的动力下降、油耗升高问题。
