便携气炮弹匣式供弹装填结构设计

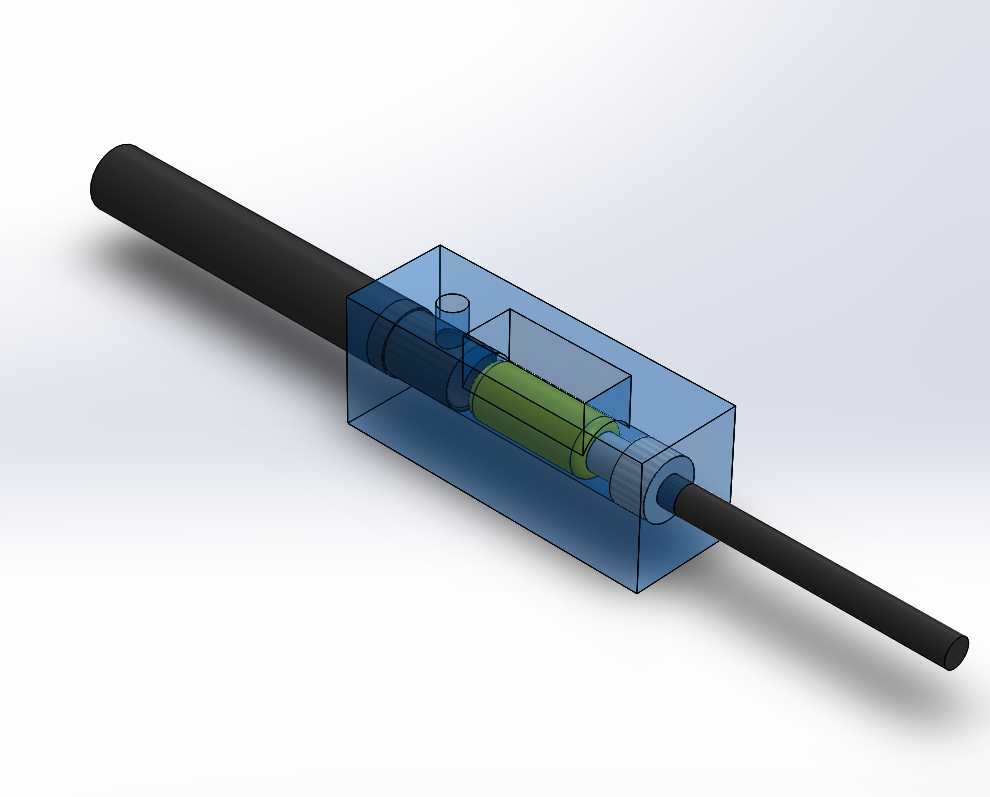

这套供弹装填结构主要适配手持便携类气动发射装置，常见于民用娱乐场景的软弹发射、工业场景的小型工件推送、影视道具的特效发射等领域，解决了传统单发装填气炮持续作业效率低、操作步骤繁琐的痛点。从结构布局来看，整体采用同轴穿设的设计思路，发射管贯穿弹匣腔体的中心轴线，弹匣腔体采用半透明可视化的外壳设计，作业过程中可以直接观察内部剩余弹体存量，避免空发故障。内部的弹体容纳腔采用等距排布的卡位结构，每发弹体的轴线与发射管轴线保持平行，装填时依靠内置的弹性推件将待发弹体精准推入发射管的进弹位，无需额外的对位调整动作，推进行程经过反复校核，既保证弹体完全入膛定位，又不会因为行程过长导致弹体与管内壁过度摩擦卡滞。安装边界方面，整套结构的外接接口统一设置在发射管的两端，可直接适配不同口径的标准硬质发射管，弹匣腔体的外部轮廓做了圆角过渡处理，手持握持时不会出现硌手的问题，整体径向尺寸控制在握持舒适的范围内，轴向长度根据常规弹体的长度做了匹配，不会出现过长导致便携性下降的问题。功能特性上，这套结构采用无动力辅助的弹簧驱动供弹逻辑，不需要额外接入气源或者电力驱动供弹机构，完全依靠机械结构完成弹体的输送与入膛动作，故障率远低于带动力的供弹结构，日常维护只需要定期清理腔体内的灰尘、检查弹性推件的弹力衰减情况即可，不需要复杂的拆解保养。设计过程中重点考虑了不同使用场景的适配性，弹匣腔体与发射管的连接采用快拆结构，不需要额外工具就可以完成弹匣的更换，能够适配不同长度、不同材质的弹体，只需要更换对应卡位尺寸的弹匣内衬就可以完成适配，不需要改动主体的发射管结构。在实际使用过程中，这套装填结构可以实现连续供弹，每次击发完成后，推件会自动将下一发弹体送入待进膛位置，只需要完成击发操作就可以实现连续发射，相比传统的单发装填结构，作业效率提升数倍，尤其是在需要连续发射的场景下，能够大幅减少装填的等待时间。结构的受力部分做了加厚处理，能够承受常规气动发射的膛压冲击，不会因为长期使用出现腔体变形导致的供弹卡滞问题，所有运动部件之间都预留了合理的配合间隙，在低温、高粉尘的恶劣使用环境下也能保持顺畅的动作，不会因为热胀冷缩或者粉尘堆积出现机构卡死的情况。
