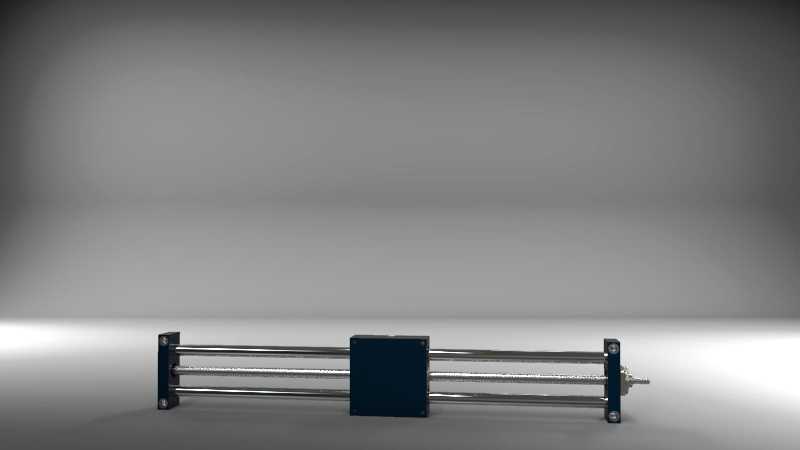

双导杆滚珠丝杠直线滑台结构

这款线性传动组件的设计，核心围绕小负载高精度直线往复运动场景展开，常见于3C电子装配工位的小件移栽、检测设备的探头进给、包装生产线的短距离推料等工况，能在紧凑安装空间内提供稳定的直线运动输出。从结构设计逻辑来看，采用双平行光轴导杆作为运动导向载体，搭配中间布置的滚珠丝杠作为动力传递部件，滑座通过内嵌的直线轴承与导杆配合，丝杠螺母直接固定在滑座内部，这种布局能让丝杠承受的轴向推力直接作用在滑座中心，避免偏载带来的导杆磨损不均问题，同时双导杆的抗扭转能力远优于单导杆结构，滑座运动过程中不会出现绕轴向转动的偏移，运动重复定位精度可以控制在0.02mm级别，满足多数轻载自动化工位的精度要求。安装边界方面，两端的固定端板采用等厚矩形结构，端板上预留了导杆安装孔、丝杠轴承安装位以及设备连接通孔，安装时可以通过端板上的通孔直接将整个组件固定在设备机架平面上，不需要额外设计转接支架；滑座表面预留了多组螺纹安装孔，可直接搭载气动夹爪、检测传感器、小型工装等执行部件，安装孔位的间距按照通用工业标准排布，适配多数常规执行件的安装尺寸，不需要二次加工改孔。实际使用过程中，导杆表面做了硬铬镀层处理，表面硬度达到HRC60以上，能降低长期往复滑动带来的磨损，延长组件使用寿命；丝杠采用轧制C7级精度滚珠丝杠，传动效率可达90%以上，相比梯形丝杠能大幅降低驱动电机的扭矩需求，搭配42或57规格的步进电机即可驱动，不需要额外配置减速机构。设计时还考虑了行程限位的拓展性，两端端板外侧预留了光电传感器的安装槽位，用户可以根据实际行程需求加装原点、限位传感器，不需要额外在机架上设计传感器安装支架，减少整机设计的工作量。滑座的运动阻力经过配装调试，直线轴承与导杆的配合间隙控制在合理范围，既不会出现间隙过大的运动窜动，也不会因为过盈配合导致运动卡滞，空载运行时的阻力波动控制在5%以内，保证低速运动时的平稳性，不会出现爬行现象。
