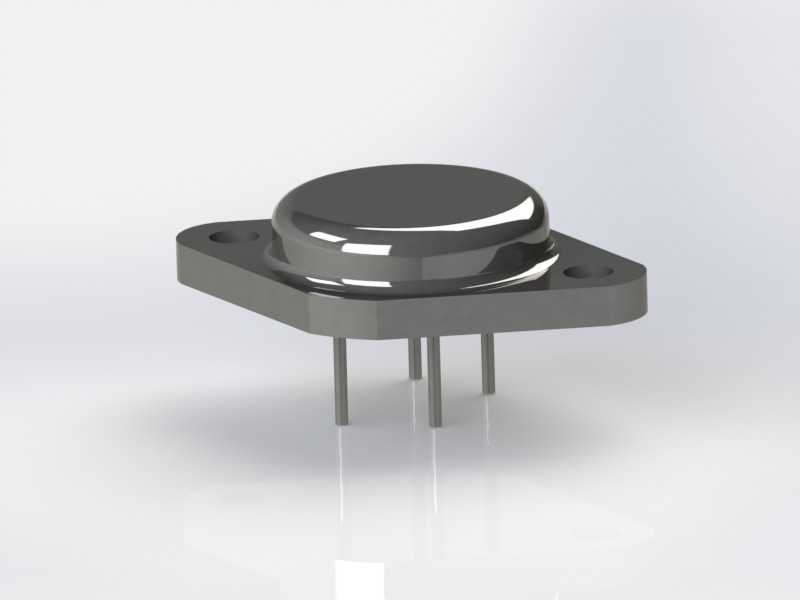

TO-03封装功率半导体器件基座结构

在高可靠功率电子设备的结构设计环节，TO-03封装的器件基座是早期大功率半导体元件常用的安装载体，这类封装结构多用于军工级、工业级大功率三极管、可控硅等分立器件的承载，在老式工业电源、功率放大模块、高压驱动电路中十分常见。从结构设计逻辑来看，这类封装采用金属帽盖与法兰底座熔封的结构，金属外壳本身可以实现电磁屏蔽效果，避免内部芯片受外界电磁干扰，同时金属材质的法兰底座能够直接贴合散热面，将器件工作时产生的热量快速传导至散热结构上，适配大电流工况下的散热需求。法兰底座上预留的两个安装孔是安装定位的核心边界，设计时需要严格匹配安装孔的中心距，预留足够的螺丝锁紧空间，避免安装时与周边器件产生结构干涉，同时要保证法兰底面与散热面的平面度贴合要求，必要时需在接触面涂覆导热硅脂降低热阻。直插式的引脚设计适配传统PCB板的通孔焊接工艺，引脚的伸出长度、直径都有对应的行业规范，建模时需要严格把控引脚的位置度公差，避免焊接时出现引脚无法对准焊盘的问题，引脚根部与法兰底座的绝缘封装部分要做合理的过渡结构，避免应力集中导致引脚断裂或者封装漏气。这类封装的器件通常工作在高压大电流的工况下，结构设计时除了考虑安装尺寸的匹配，还要预留足够的电气安全间隙，引脚之间、引脚与金属法兰之间的爬电距离要符合对应电压等级的绝缘要求，避免高压工况下出现打火击穿的问题。在进行整机结构布局时，采用TO-03封装的器件通常会布置在靠近散热片的位置，周边要避免布置对温度敏感的精密元件，防止器件工作时的温升影响周边元件的性能稳定性。建模过程中，金属帽盖的圆弧过渡、法兰的倒角处理、引脚的同轴度都需要精准还原，才能保证后续生成的工程图纸能够直接用于安装孔位设计、散热结构适配以及PCB封装的匹配校验，减少实际打样组装时出现的结构不匹配问题。
