55SPM25D5NA型步进电机结构设计

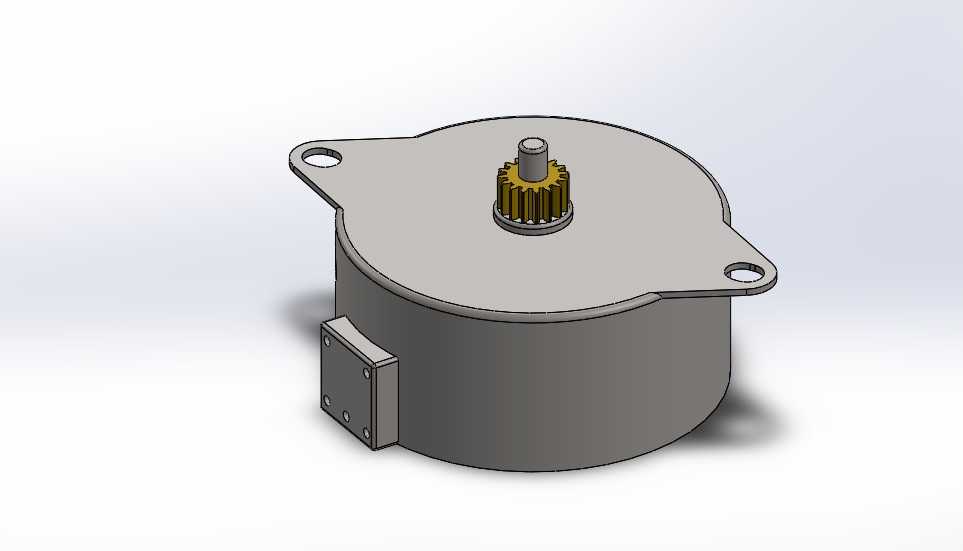

这款步进电机的结构设计，充分考虑了小型自动化设备的紧凑安装需求，两个带安装孔的对称凸耳从机壳顶部向外延伸，安装孔位的中心距经过精准校核，可直接适配常规小型设备的安装面板，无需额外制作转接支架，能有效缩减设备整体的装配空间占用。输出轴端集成的金属齿轮，在建模阶段就完成了齿形参数的匹配校验，可直接与对应模数的减速齿轮组啮合传动，省去了后期装配时的轴端零件二次配做工序，能大幅缩短小型传动机构的开发周期。

从实际应用场景来看，这类结构的步进电机常被用于智能家电的风门调节、办公设备的走纸机构、小型医疗设备的试剂推送模组、3D打印设备的送料驱动等对安装空间有严格限制、对传动定位精度有一定要求的场合。机壳侧面预留的接线盒安装位，采用凸起式方形结构设计，接线端子的排布空间充足，既可以直接焊接引线，也能适配快插式接线端子，方便不同应用场景下的接线作业，同时接线盒与机壳的连接面做了贴合限位设计，装配时无需反复调整对位，能提升批量装配的作业效率。

在设计思路上，整体采用圆柱形机壳作为主体结构，这类结构的冲压成型工艺性好，机壳的壁厚均匀，既能保证足够的结构强度，抵御装配和使用过程中的外力磕碰，又能控制整体重量，符合小型驱动部件轻量化的设计趋势。输出轴的伸出长度经过合理设定，既保证齿轮安装后有足够的啮合接触长度，避免传动过程中出现跳齿、脱齿问题，又不会因为轴伸过长导致径向跳动量超标，影响传动平稳性。机壳内部的腔体尺寸围绕定子、转子的装配公差做了预留，建模时已经考虑了绕组的排布空间、轴承的安装位限位，能保证后续生产装配时各零件的同轴度要求，降低装配过程中的修配工作量。

从安装边界来看，除了顶部两个安装凸耳的孔位参数外，机壳的外径尺寸、整体高度都做了明确的尺寸约束，设计选型时可以直接根据这些边界尺寸预留设备内部的安装空间，不用担心电机与周边结构件出现干涉问题。接线盒的外凸尺寸也做了控制，不会额外增加过多的径向占用空间，对于内部空间排布紧凑的设备来说，这类结构设计能给布线、周边零件排布留出更多余量。输出轴端的齿轮参数采用通用标准模数，在做传动系统匹配时，不需要定制特殊参数的配对齿轮，能有效降低整套传动机构的配件采购成本，也方便后期设备维护时的零件更换。
