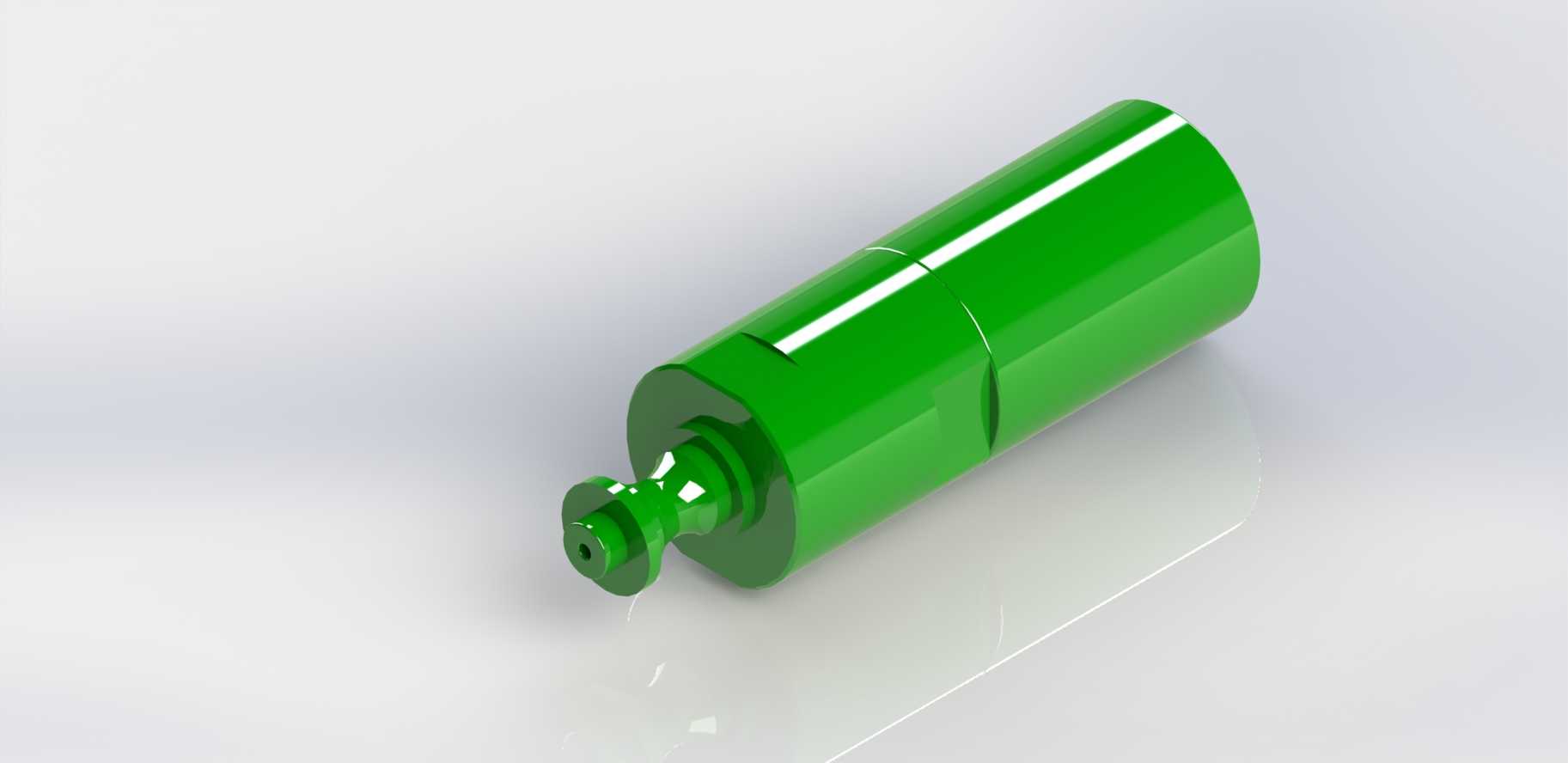

微型行星减速直流传动电机结构

这款微型传动部件的核心设计逻辑，是在极小的安装空间内实现大减速比的动力输出，整体采用同轴式布局，输出端与电机本体轴线完全重合，能大幅缩减传动系统占用的径向安装空间，适配各类对体积有严苛限制的小型电子、微型机器人传动场景。从结构组成来看，其将行星减速级直接集成在电机输出端的壳体内部，减速级采用25:1的传动比设计，行星轮、太阳轮与内齿圈的配合精度经过优化，可在3V额定供电工况下稳定输出920RPM的转速，失速状态下能提供超过0.49英寸盎司的输出扭矩，足够驱动小型负载完成往复或连续转动动作。在实际应用场景中，这类微型减速电机常被用于微型仿生机器人的关节驱动、小型精密电子设备的传动机构、迷你智能玩具的动力单元，以及各类需要低转速大扭矩输出的微型自动化执行端，相比普通直驱微型电机，它不需要额外外接减速结构，能直接为设计端节省传动链路的零件数量与装配空间。设计过程中需要重点考量的边界条件较多，首先是整体径向尺寸控制在6mm以内，所有齿轮零件的模数都选用极小值，齿形加工需要兼顾传动强度与啮合顺畅度，避免小模数齿轮在负载下出现断齿或卡滞问题；其次是输出轴的结构设计，输出端采用带定位台阶的轴头结构，可直接与被驱动零件完成配合安装，不需要额外加装联轴器，进一步压缩轴向安装尺寸；壳体采用一体化圆柱结构，既可以作为电机磁钢的安装基座，同时集成了行星减速级的内齿圈功能，减少了零件拼接带来的装配误差，也提升了整体结构的同轴度。从安装适配性来看，圆柱型的本体外壳可以直接卡入对应直径的安装孔位，通过点胶或者紧定螺钉即可完成固定，不需要设计复杂的安装法兰，非常适合空间局促的微型设备内部布局。传动链路的润滑设计也做了适配，因为整体尺寸极小，内部采用微型轴承配合固体润滑的方式，既可以降低传动过程中的摩擦损耗，也能避免液态润滑脂溢出污染周边精密电子元件。这类微型减速传动部件的设计难点，在于极小尺寸下平衡传动强度、输出扭矩与运行噪音，齿轮的啮合间隙需要控制在合理范围内，间隙过大会导致传动回程差过大，影响精密传动场景下的定位精度，间隙过小则会增大传动阻力，提升电机的空载电流，降低整体运行效率。在选型适配时，需要重点核对输出轴的尺寸、额定工况下的扭矩输出值，以及安装位的径向与轴向空间是否匹配，避免出现安装干涉或者动力不足的问题。
