250cc排量发动机连杆结构三维设计

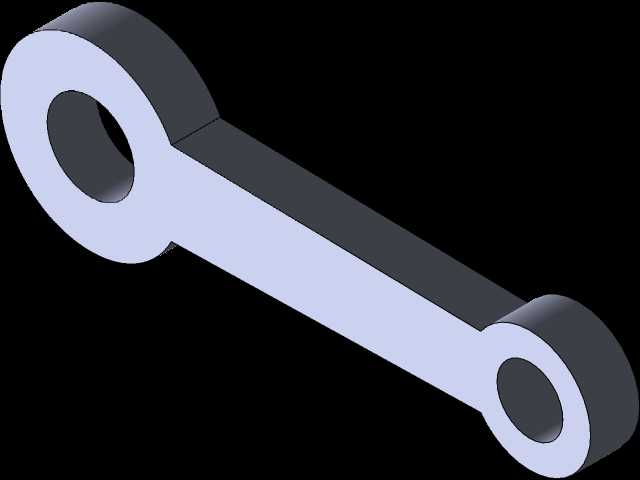

作为发动机核心传力构件，这款适配250cc排量的连杆，主要承担活塞往复运动到曲轴旋转运动的动力转换职责，广泛应用在中小排量摩托、通用小型动力设备的内燃机结构中。从实际工况出发，设计时首先要兼顾往复惯性力的承载需求，杆身采用扁平工字形截面，在保证纵向抗弯、抗扭刚度的前提下，尽可能削减往复运动的冗余质量，降低高转速工况下曲轴轴颈的附加载荷。两端的环形结构分别对应活塞销与曲轴曲柄销的安装位，小头端预留活塞销的配合间隙，设计时考虑了衬套压装的公差边界，保证工作状态下活塞销可在孔内灵活转动，避免偏磨导致的早期失效；大头端与曲柄销配合，孔径尺寸匹配对应排量曲轴的曲柄销直径，安装时需严格控制轴瓦的压紧余量，保证润滑机油能在配合面形成稳定油膜。设计过程中先确定两端孔的中心距，这个尺寸直接决定发动机的活塞行程，是匹配燃烧室压缩比的核心参数，不能随意改动；杆身的过渡圆角做了连续平滑处理，避免应力集中在截面突变位置，毕竟发动机工作时连杆要承受交变的爆发压力与惯性拉力，圆角处的应力集中很容易成为疲劳断裂的起始点。从安装边界来看，连杆的整体厚度要匹配曲轴箱的内部避让空间，大头端的外圆直径不能超出曲轴平衡块的回转半径，避免运转时与曲轴箱内壁、平衡块发生运动干涉；小头端的宽度要适配活塞内腔的销座间距，保证活塞销安装后两端的卡环能可靠限位，不会出现轴向窜动。实际建模时对杆身的拔模角度、两端孔的同轴度都做了参数化约束，方便后续根据不同的压缩比调整需求快速修改中心距参数，也能直接导出工程图用于毛坯锻造、机加工的工艺编制，这类连杆的毛坯一般采用模锻工艺成型，后续再对两端孔、端面做精加工，建模时预留的加工余量也符合常规零部件的加工工艺要求，不需要额外做工艺性修改就能直接对接生产环节的图纸输出。
