24V工业级有源报警蜂鸣器结构设计

这款24V报警器件主要面向工业自动化设备、生产线安全防护、特种车辆配套等场景设计，作为系统异常状态的声响提示终端，在设备触发故障、安全门未闭合、工位操作违规、设备运行超限时，可发出高分贝警示音，提醒现场操作人员及时排查异常，规避生产安全风险与设备损坏问题。

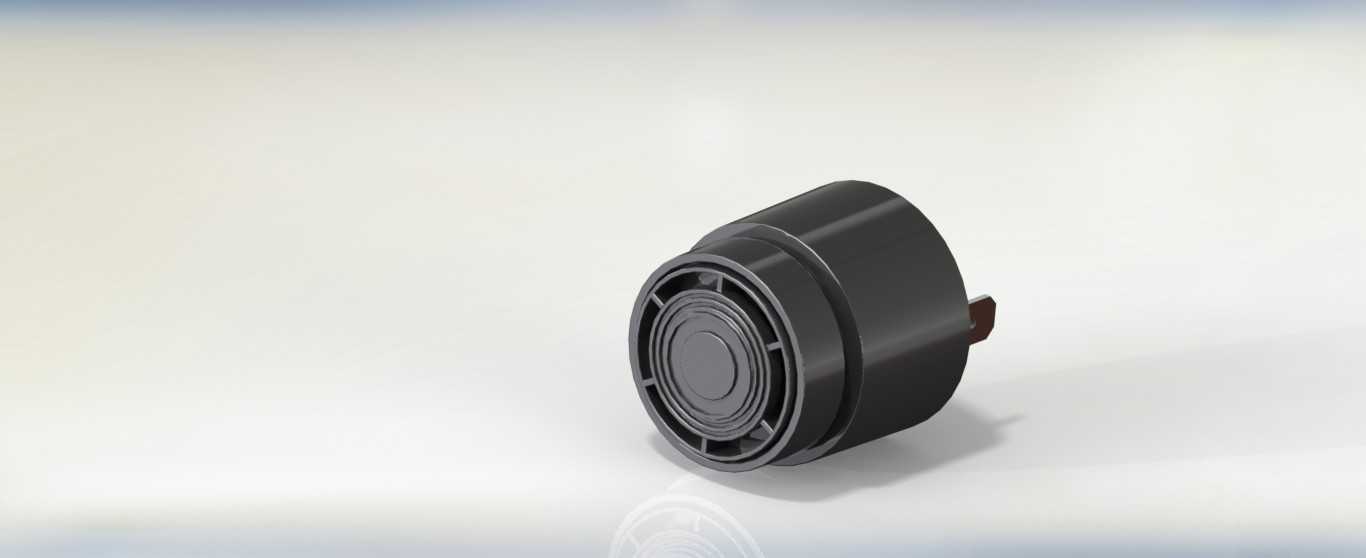

从结构设计逻辑来看，整体采用圆柱一体化封装思路，外壳选用耐冲击工程塑料材质，表面做哑光防滑处理，可适配工业现场多粉尘、轻度油污的使用环境，正面的出声格栅采用同心圆环形排布，既可以保证声波无遮挡向外扩散，也能阻挡大颗粒杂物进入器件内部影响振膜工作，格栅的加强筋结构同时提升了正面抗挤压能力，避免安装或运维过程中按压造成出声面变形。背部的插片式接线端子采用标准间距设计，可直接适配工业设备常用的快插接线端子排，无需额外焊接转接，减少现场接线的工作量，插片根部做了防断裂圆角过渡，可承受多次插拔的应力作用，避免接线端脱落失效。

安装边界方面，器件主体外径适配工业常用的22mm标准面板安装开孔，安装时仅需在设备面板、控制柜门板上开出对应尺寸的圆孔，将器件从正面推入后通过背部的卡扣或者锁紧螺母即可完成固定，无需额外设计复杂的安装支架，整体轴向长度控制在合理范围，不会占用控制柜内部过多的走线空间，适配厚度1-3mm的钢板、塑料面板安装场景。

功能特性上，24V的额定供电电压匹配工业现场主流的直流控制回路电压等级，无需额外加装电压转换模块，可直接接入PLC输出回路、继电器控制回路，内部集成了振荡驱动电路，仅需接通额定电源即可持续发出稳定的警示声响，无需外部提供驱动信号，降低了控制回路的设计复杂度。器件的声响频率经过调校，在嘈杂的工业车间环境中仍具备足够的声音辨识度，不会被常规设备运行噪音掩盖，同时发声指向性覆盖正面120度范围，可覆盖操作人员常规活动区域。

在三维建模过程中，对出声格栅的壁厚、外壳的拔模角度、接线端子的配合公差都做了精准还原，所有装配间隙符合注塑件生产的工艺要求，既可以直接用于设备装配的干涉校验，也可以作为同类警示器件选型的参考样本，帮助结构工程师快速完成控制柜面板布局、设备安全警示点位的排布设计，减少重复建模的工作量。
