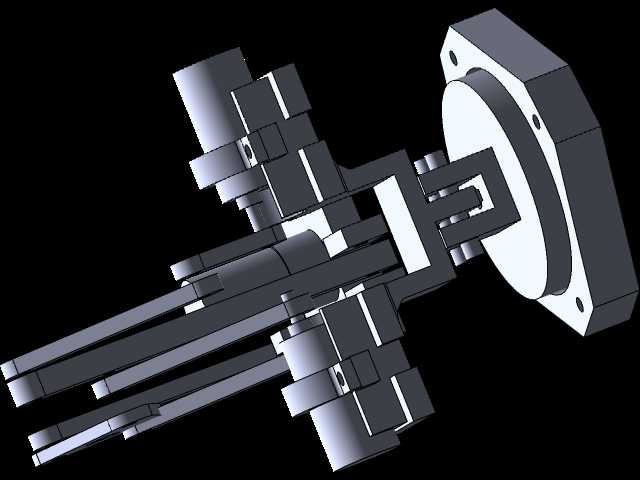

四自由度平移抓取机械臂结构设计

这款四自由度机械臂的结构设计，核心瞄准3C电子装配、轻量工件上下料、实验室样本转运这类对作业空间紧凑度、重复定位精度有明确要求的场景，没有冗余的结构堆砌，所有关节布局都围绕小空间内的灵活作业需求展开。从运动构型来看，三个平移轴采用正交布局，分别对应空间内X、Y、Z三个直线方向的位移输出，末端搭配独立的抓取执行自由度，整套运动逻辑清晰，没有复杂的耦合运动关系，不管是做运动学正逆解计算，还是后续对接PLC、运动控制器做轨迹规划，都能大幅降低程序编写的调试难度，对于刚接触自动化执行机构设计的工程师来说，也能快速理解各轴的运动边界与干涉风险点。

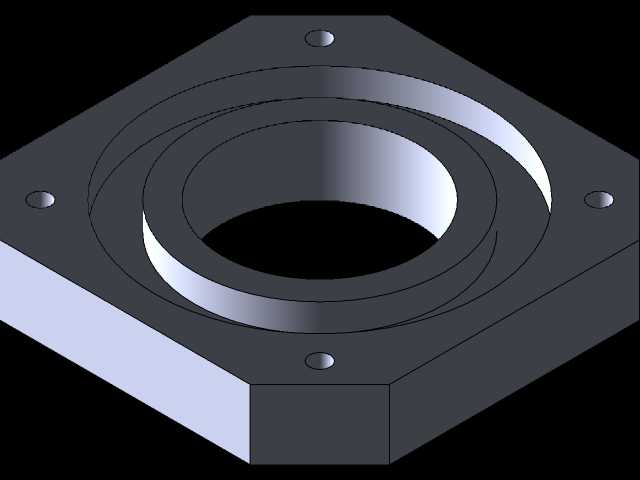

安装端采用法兰式固定结构，安装基准面的平面度公差在设计时预留了0.02mm的精度要求，配套的安装孔位采用圆周均布设计，能适配市面上多数标准铝型材工作台、小型设备机架的安装接口，不需要额外做过渡转接板就能完成固定。各平移轴的导轨选型都匹配了对应负载下的额定动载荷，日常搬运0.5-2kg范围内的轻量工件时，不会出现导轨形变、定位偏移的问题，末端抓取器的开合行程做了限位设计，能适配不同外形尺寸的规则工件，不管是方形的电子料盒、圆柱形的采样管，还是扁平的PCB板，都能通过调整夹持力参数完成稳定抓取，不会出现夹伤工件或者夹持脱落的情况。

设计阶段特意做了走线空间的预留，所有伺服驱动的线缆、末端抓取器的气路或电路管线，都能顺着关节内部的走线槽排布，不会出现管线外露、运动过程中管线剐蹭周边设备的问题，日常维护时拆开侧盖板就能完成线缆更换、润滑脂补充，不需要整体拆解设备。各轴的行程限位都做了硬限位加软限位的双重防护，硬限位采用聚氨酯缓冲块，能在软限位失效时吸收运动冲击，避免关节硬碰撞导致的结构件变形，软限位则可以根据实际作业场景的工位布局灵活调整参数，不需要改动机械结构就能适配不同的作业范围。

从外形尺寸来看，整套机械臂完全收拢时的占用空间不足0.03立方米，不会过多占用生产线的安装空间，完全伸展后三个平移轴的覆盖范围能满足半径400mm内的作业需求，对于桌面级作业站、小型自动化产线的工位间工件转运场景来说，这个作业半径刚好匹配多数工位的布局尺寸，不会出现行程浪费或者覆盖范围不足的问题。各关节的连接部位都采用了定位销加螺栓的双重固定方式，装配时不需要反复调整配合间隙，按照装配工艺要求锁紧螺栓就能达到设计的装配精度，能有效缩短设备的装配调试周期。
