三轴数控拾取放置移栽执行机构

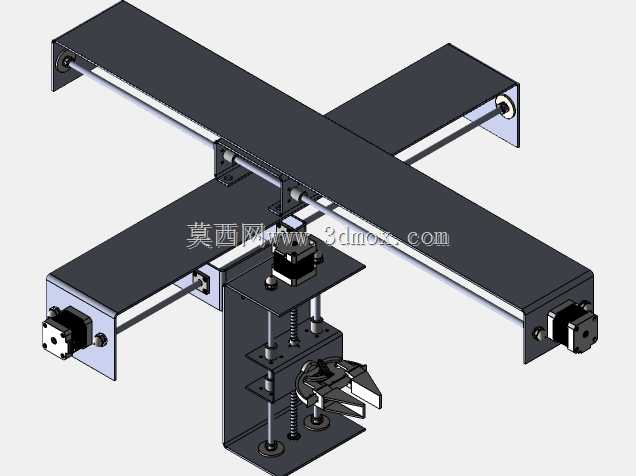

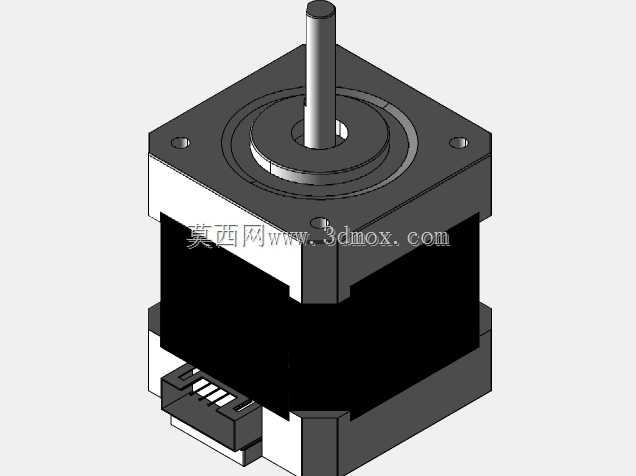

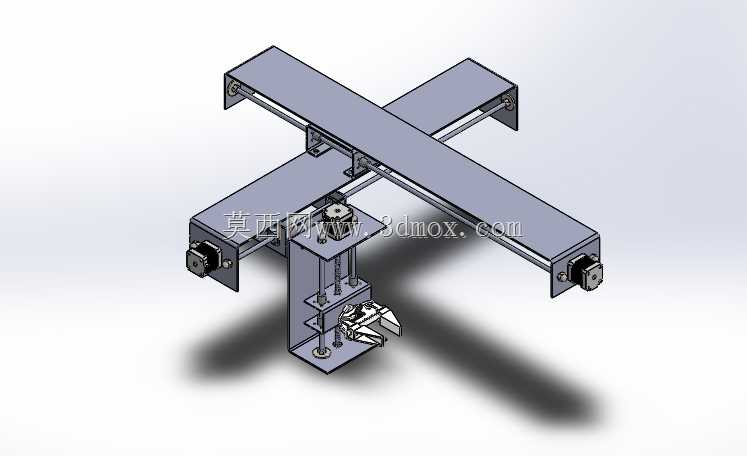

这套三轴拾取放置机构，核心采用直角坐标式运动架构，在3C电子小件分拣、轻工产线工件转序、实验室样本转运这类需要定点取放的场景中适配性极强，相比多关节机械手，它的运动路径更直白，重复定位精度更容易控制，调试门槛也更低，很适合小行程、固定节拍的点位搬运工况。从结构布局来看，X轴采用双梁平行导轨设计，两根平行的安装梁两端直接固定在设备机架或者工位台架上，梁体本身既承担Y轴模组的滑动支撑，也作为整体结构的受力框架，省去了额外的支撑立柱，能有效压缩设备的横向安装空间；Y轴模组跨接在X轴双梁之间，通过同步带或者丝杠传动实现横向滑移，传动部件全部藏在梁体的槽型结构内部，能避免车间浮尘、加工碎屑落入传动副造成卡滞。Z轴模组垂直挂载在Y轴的滑动座上，负责末端执行器的升降动作，行程设计刚好覆盖取料位到放料位的高度差，不会做冗余的超长行程设计，避免升降过程中出现悬臂晃动。末端搭配的是气动夹爪，夹爪的开合行程可以根据待搬运工件的尺寸调整，夹指位置预留了安装硅胶垫、定制仿形夹块的接口，能适配不同材质、不同外形的小件拾取，不会刮伤工件表面。设计思路上优先考虑了安装调试的便捷性，三个轴的驱动电机都布置在梁体的端部，接线、维护都不需要拆解主体框架，传动部件的张紧结构都外露在端盖位置，日常维护不需要大范围拆机。安装边界方面，X轴双梁的安装孔位按照标准铝型材间距设计，既可以直接固定在铝型材机架上，也可以通过转接板固定在钢制台架上，整体机构的最低点到夹爪完全伸出的最低点距离，刚好匹配常规流水线的工作面高度，不需要额外垫高或者挖地坑；横向运动的极限位置都预留了硬限位块安装位，配合电气限位能避免超程碰撞。在实际产线应用中，这套机构可以单独作为一个工位的执行单元，也可以多台拼接组成多工位移栽线，运动参数可以直接对接产线的主控系统，根据生产节拍调整各轴的移动速度、停留时长，夹爪的夹持力也可以通过气源压力灵活调整，应对薄壁塑料件、小型金属件、纸质包装盒等不同物料的拾取需求，不会因为夹持力过大造成工件变形。
