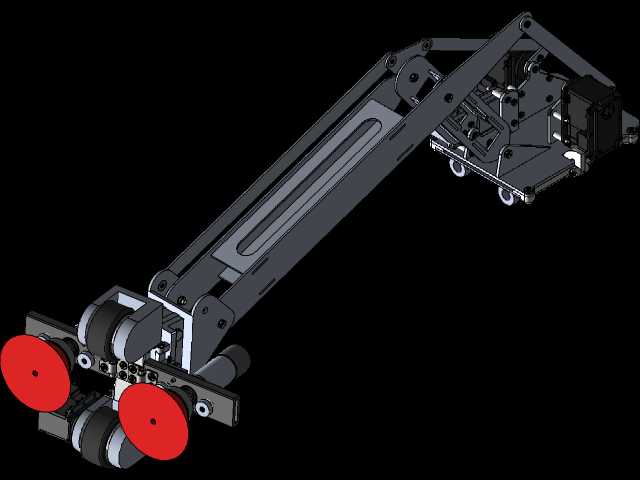

带吸盘滚轮的复合式末端执行机械手结构

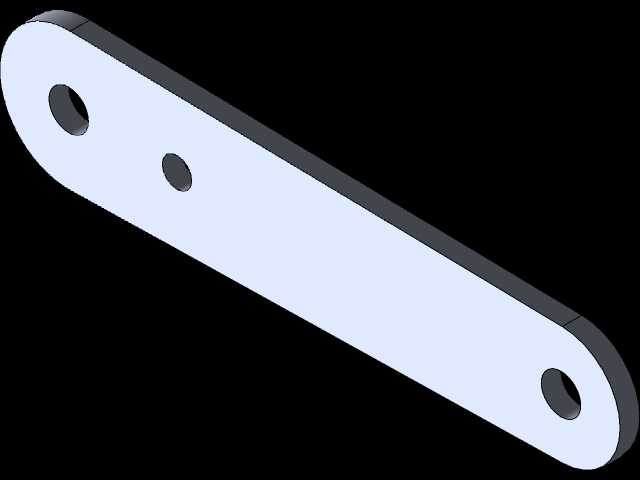

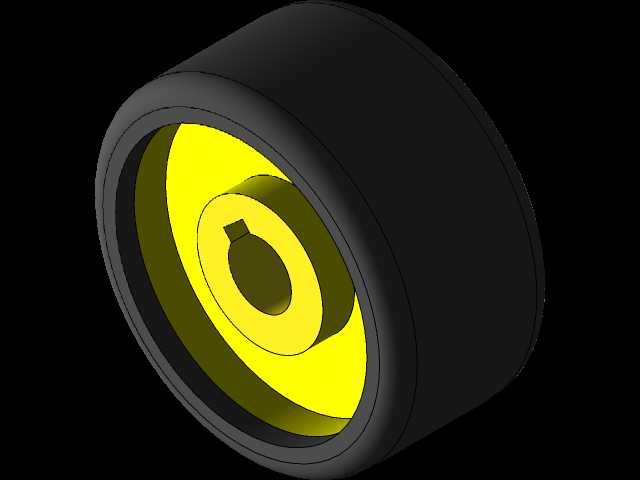

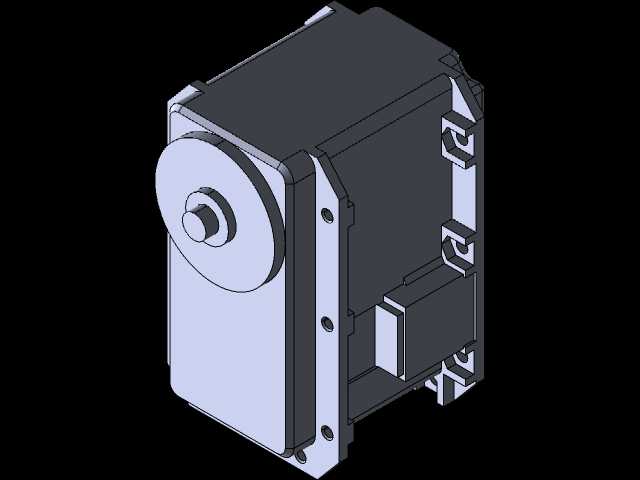

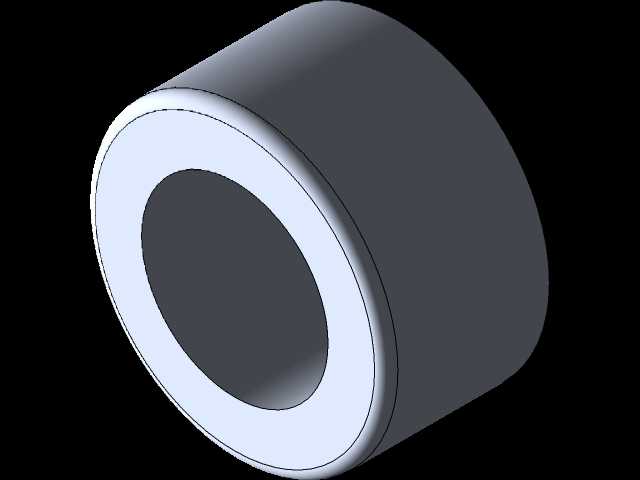

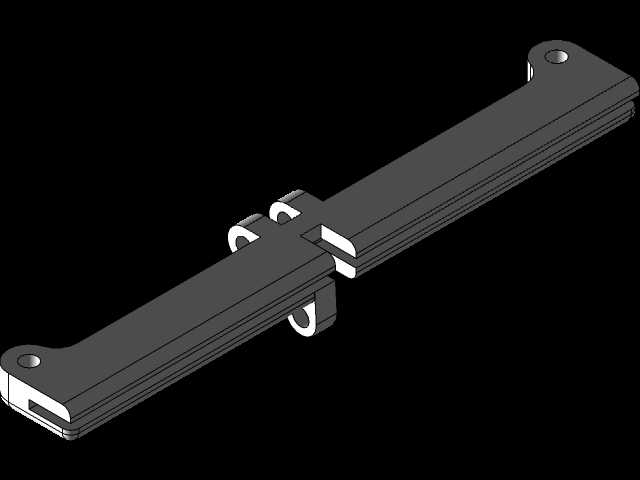

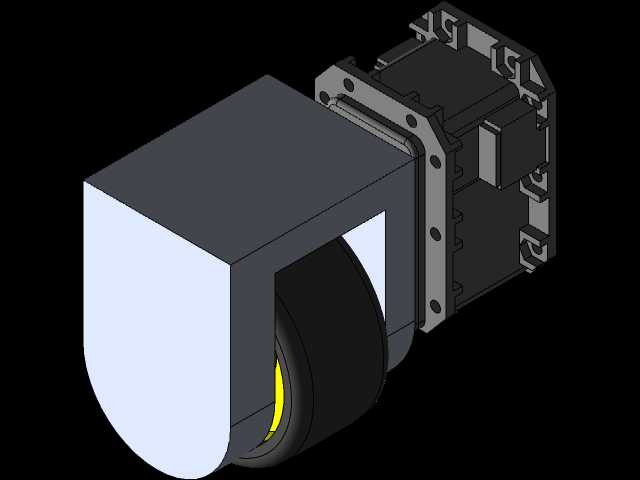

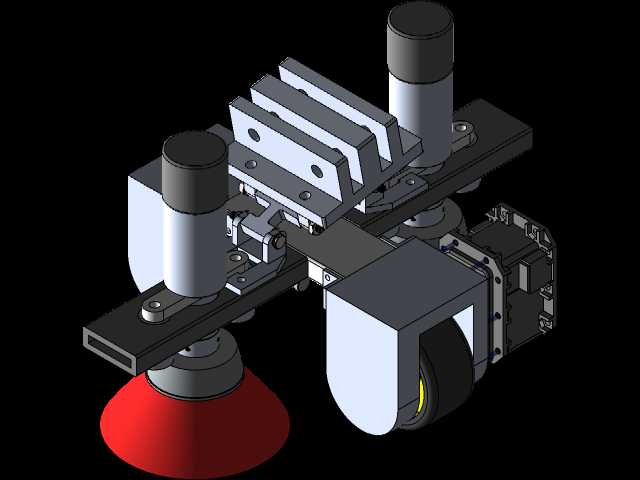

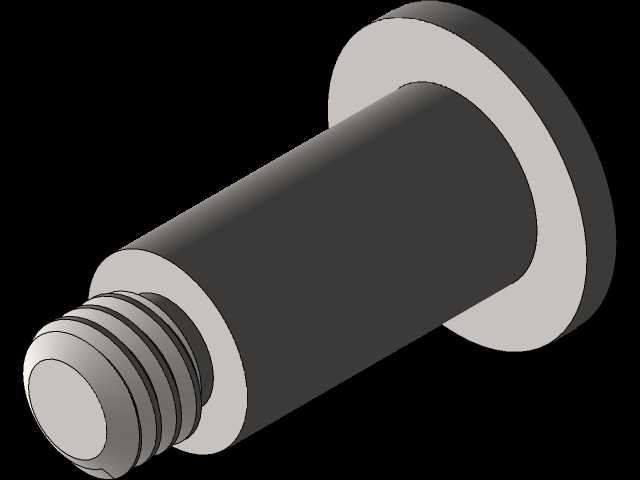

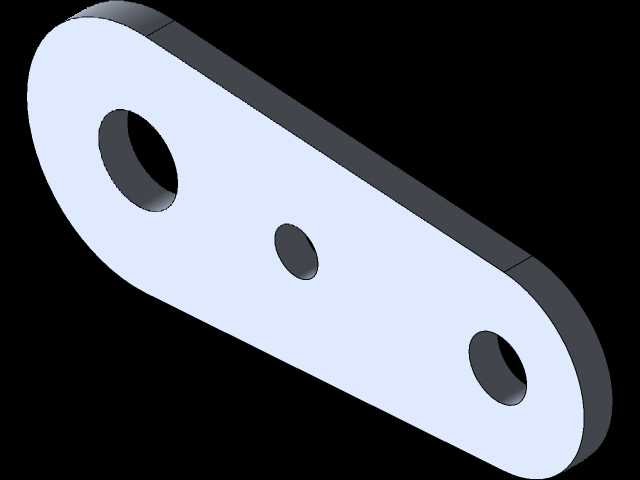

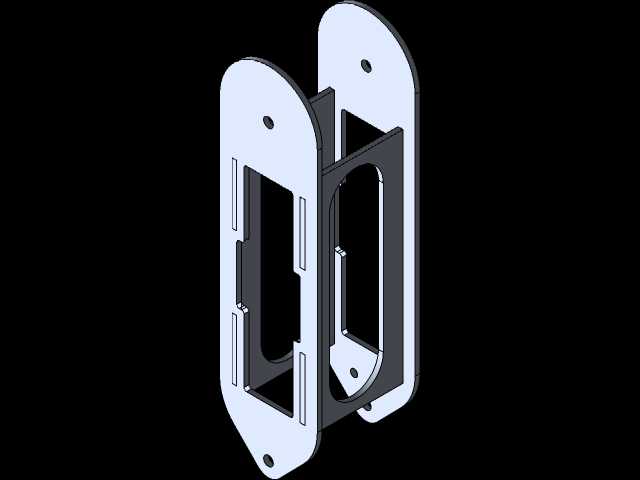

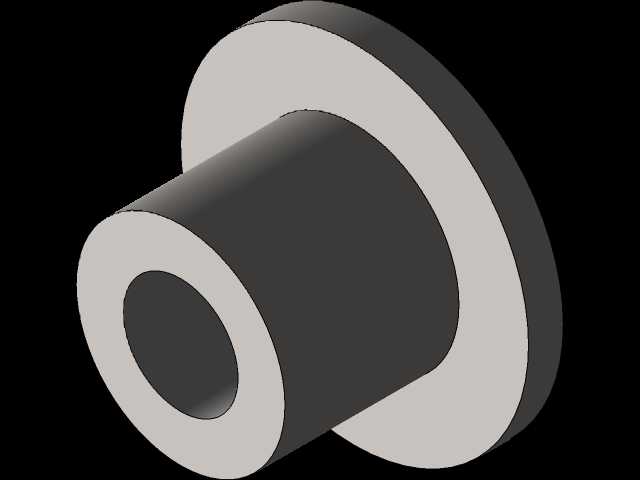

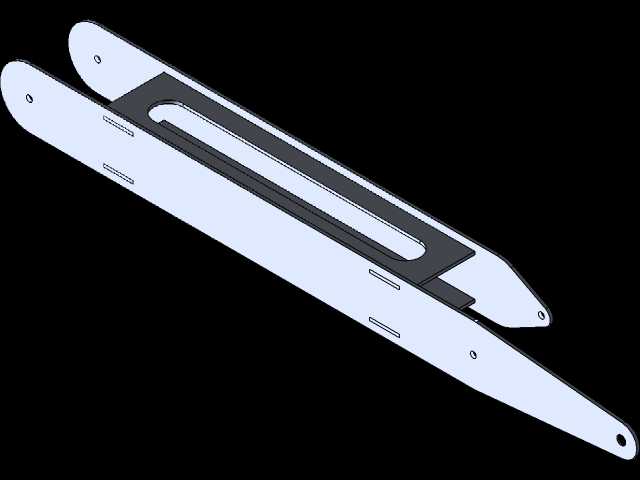

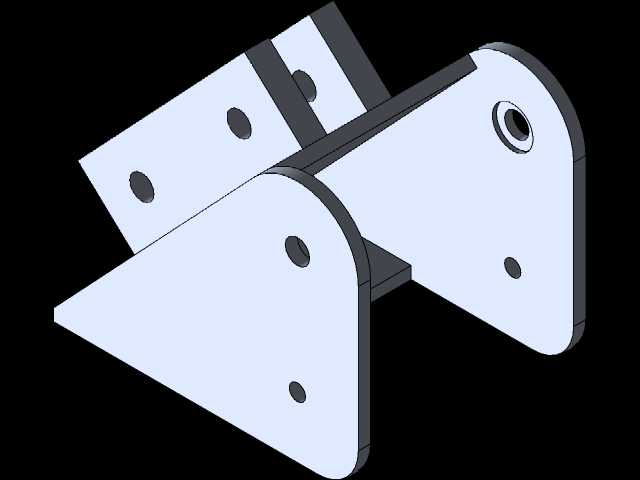

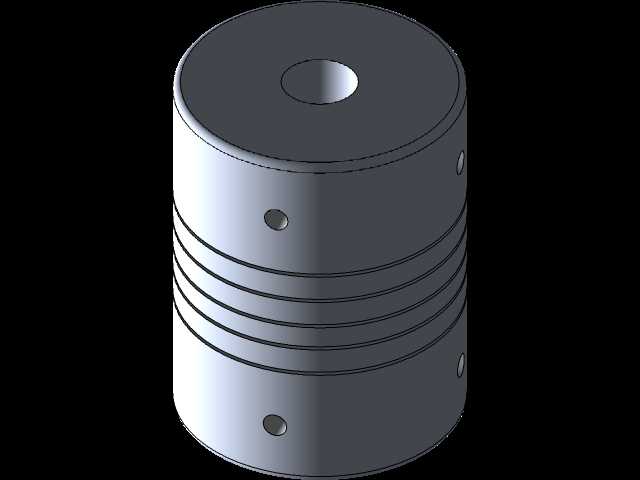

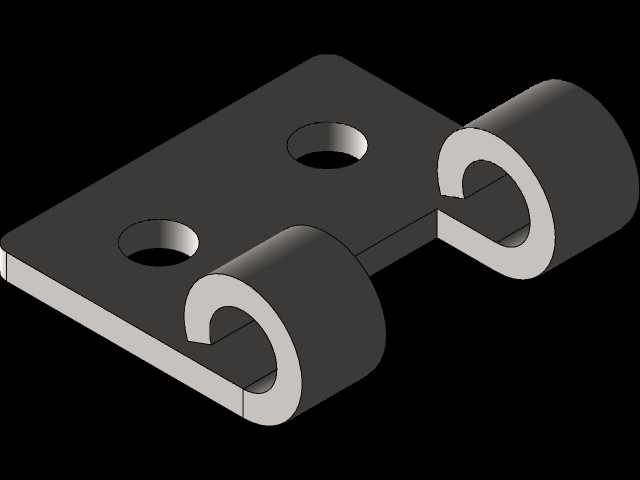

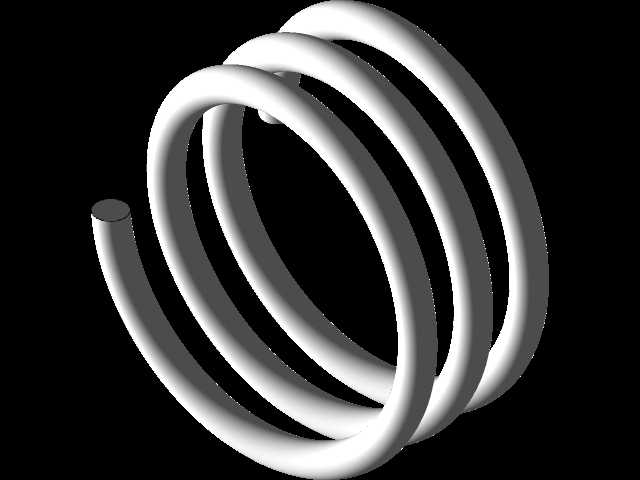

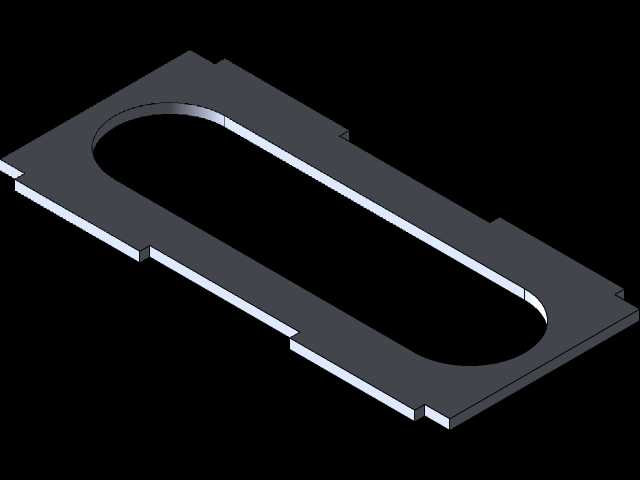

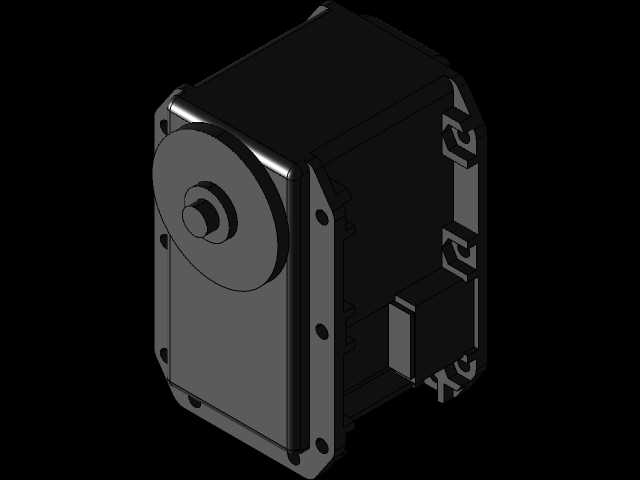

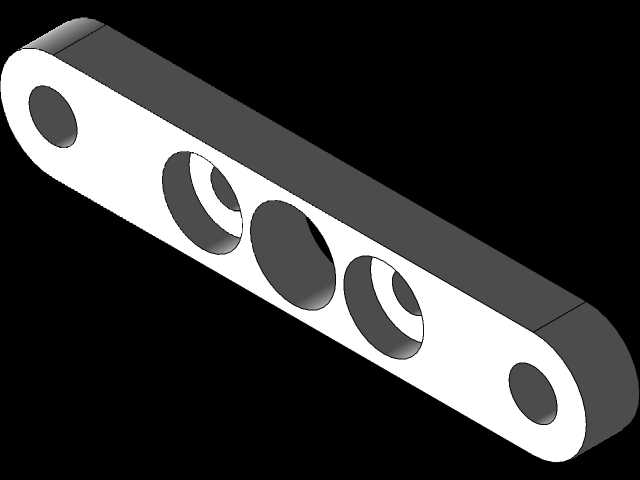

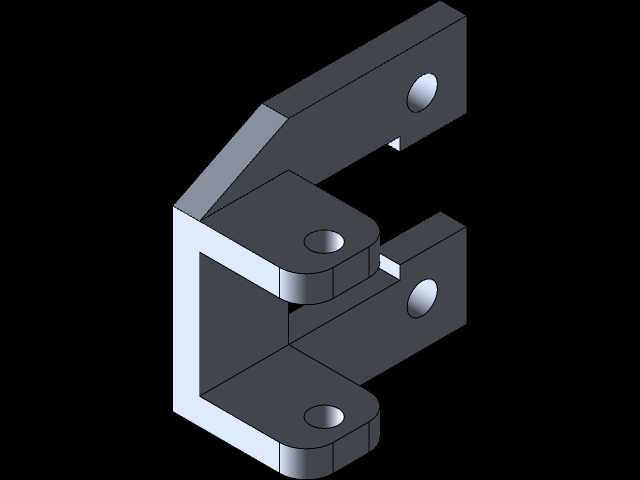

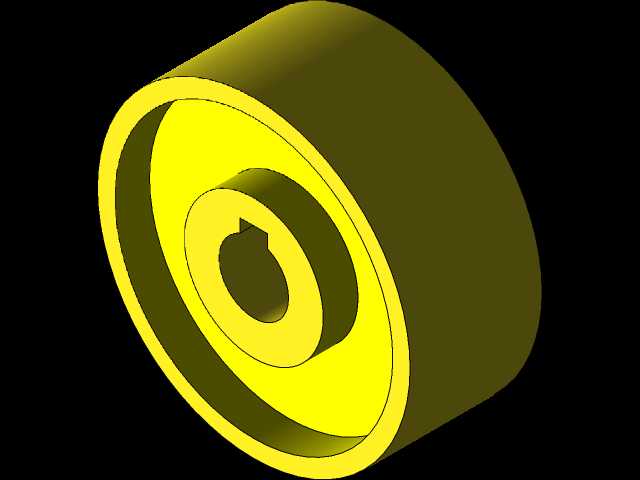

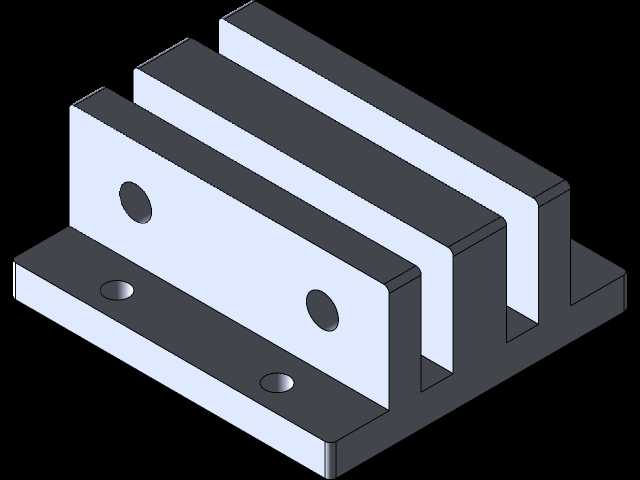

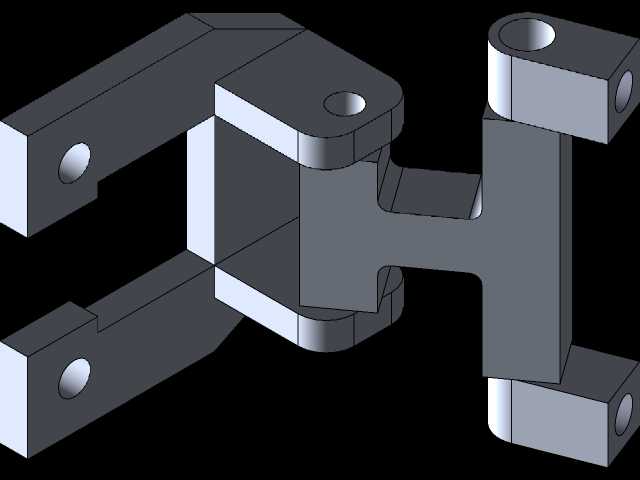

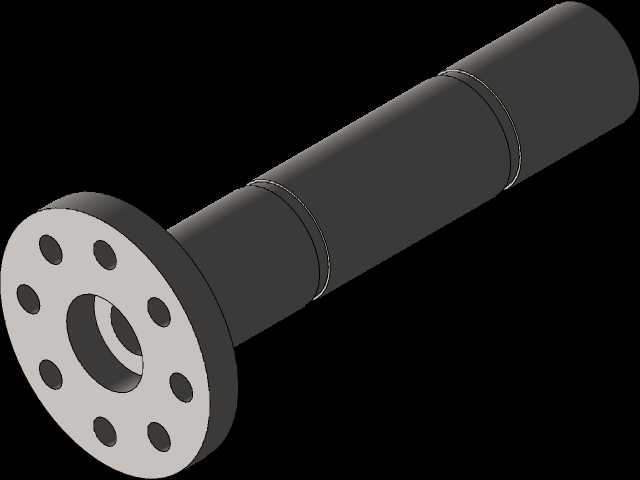

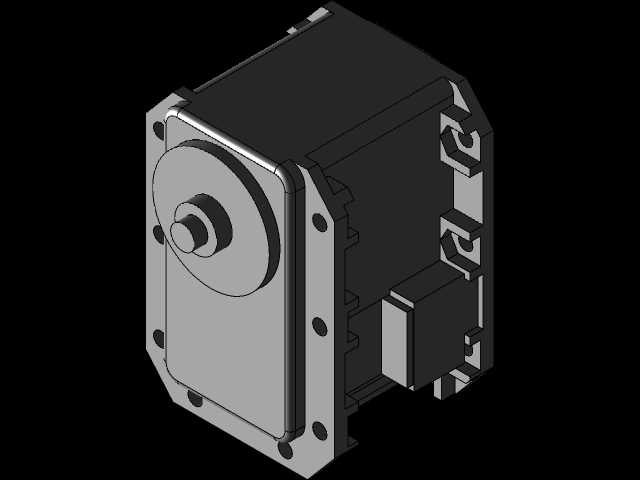

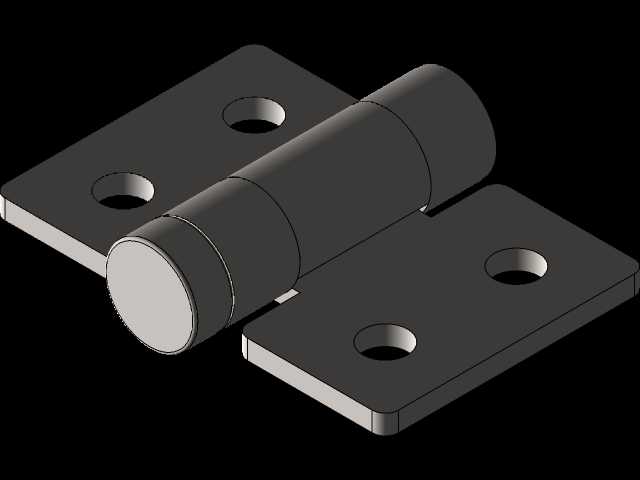

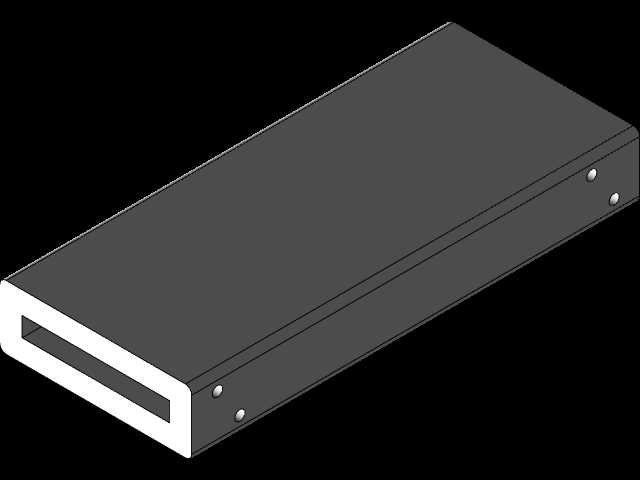

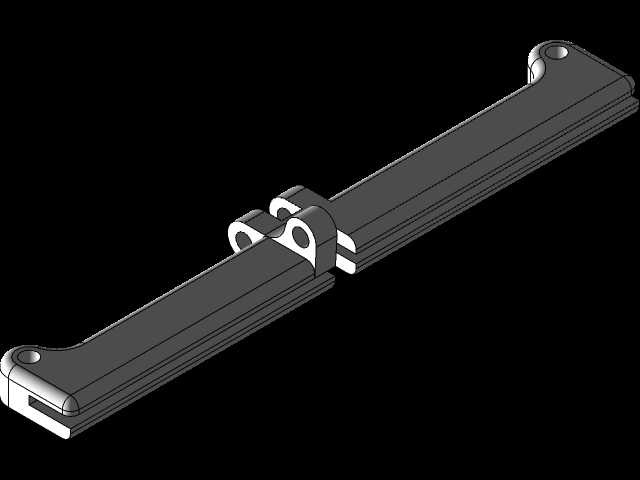

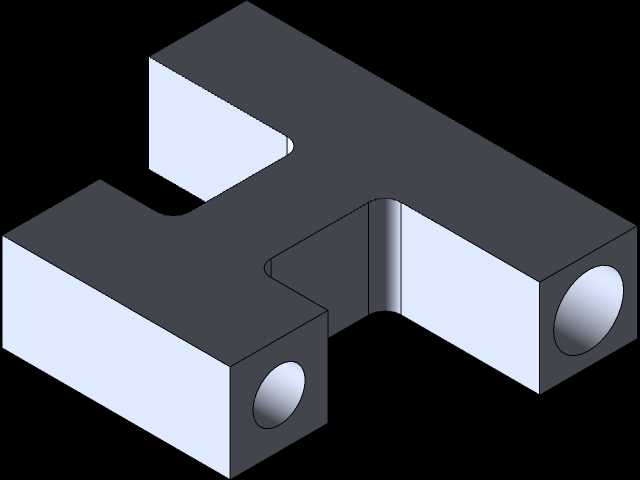

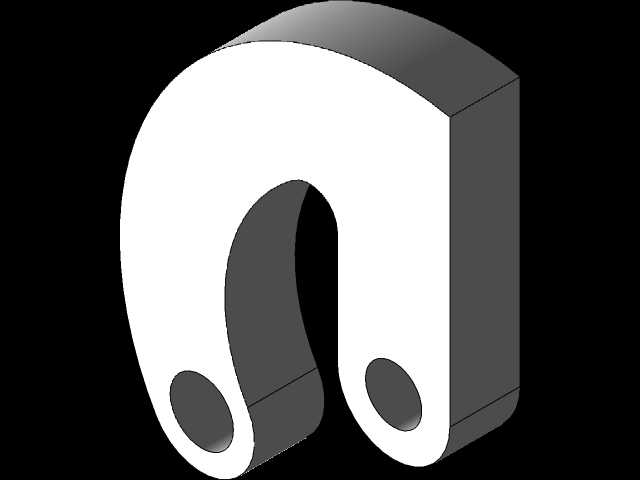

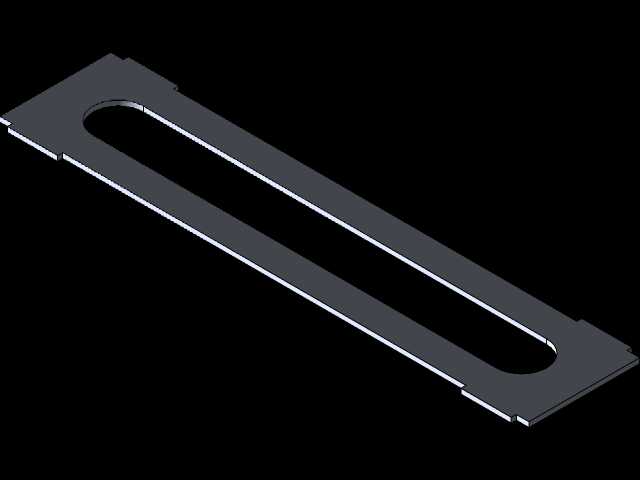

该结构属于工业机器人配套的复合功能末端执行单元，可适配多关节工业机器人的末端法兰安装，覆盖3C电子小件分拣、软包物料转运、平面板材上下料、异形件辅助定位等多类产线场景，相比单一功能的夹爪或吸盘，能在不更换末端工装的前提下完成多类操作，大幅缩减产线换型的工装调试周期。从功能布局来看，结构集成了真空吸附、滚轮压合、刚性夹持三类执行模块：底部的红色真空吸盘采用丁腈橡胶材质，唇边做了圆弧过渡设计，接触工件时可自适应0-5mm的平面度误差，适配表面光滑的玻璃、塑料薄板、纸质包装盒等工件的无接触损伤抓取；侧置的带聚氨酯包胶的滚轮组件，可在吸附工件后完成辊压抚平动作，也可配合产线传送带完成工件的导向输送，滚轮内置微型深沟球轴承，转动阻尼控制在0.2N·m以内，避免辊压过程中划伤工件表面；上部的平行夹爪组件采用直线导轨导向，夹持行程可根据工件尺寸做10-30mm范围的调整，夹指安装面预留了标准螺纹孔，可根据夹持工件的外形更换定制夹指，适配带定位凸台的硬质塑料件、小型金属结构件的刚性抓取。设计阶段优先考虑了安装边界与负载匹配，整体结构的安装法兰采用标准ISO 9409-1-50-4-M6接口，可直接适配主流负载5-10kg的六轴工业机器人、SCARA机器人的末端，整体横向安装尺寸控制在180mm以内，纵向高度不超过220mm，在狭窄的产线工位内也能完成回转动作，不会与周边的料架、传送带护罩产生运动干涉。气路走线全部采用内置式布局，气管从安装法兰中心的穿线孔接入，分别连通吸盘的真空发生器与夹爪的驱动气口，避免机械手高速运动时气管拖拽剐蹭周边设备，所有运动副的铰接位置都预留了润滑脂注油口，日常维护时无需拆解结构即可完成润滑保养。结构的受力框架采用6061铝合金加工而成，在保证整体刚性的前提下将自重控制在2.1kg以内，不会过多占用机器人的有效负载，各功能模块采用模块化安装设计，吸盘组件、滚轮组件、夹爪组件都可单独拆卸更换，当某一模块出现磨损故障时，仅需更换对应模块即可快速恢复设备运行，降低产线停机维护的成本。在实际产线应用中，该类复合末端可完成单工位内的取料、定位、压合、放料多步工序，比如在包装盒贴标工位，可先通过吸盘吸取纸盒，再通过滚轮完成标签的辊压贴合，最后通过夹爪将纸盒放置到出料输送线上，单工位即可完成原先需要两个单功能末端配合的工序，有效缩减产线的工位布局空间。
