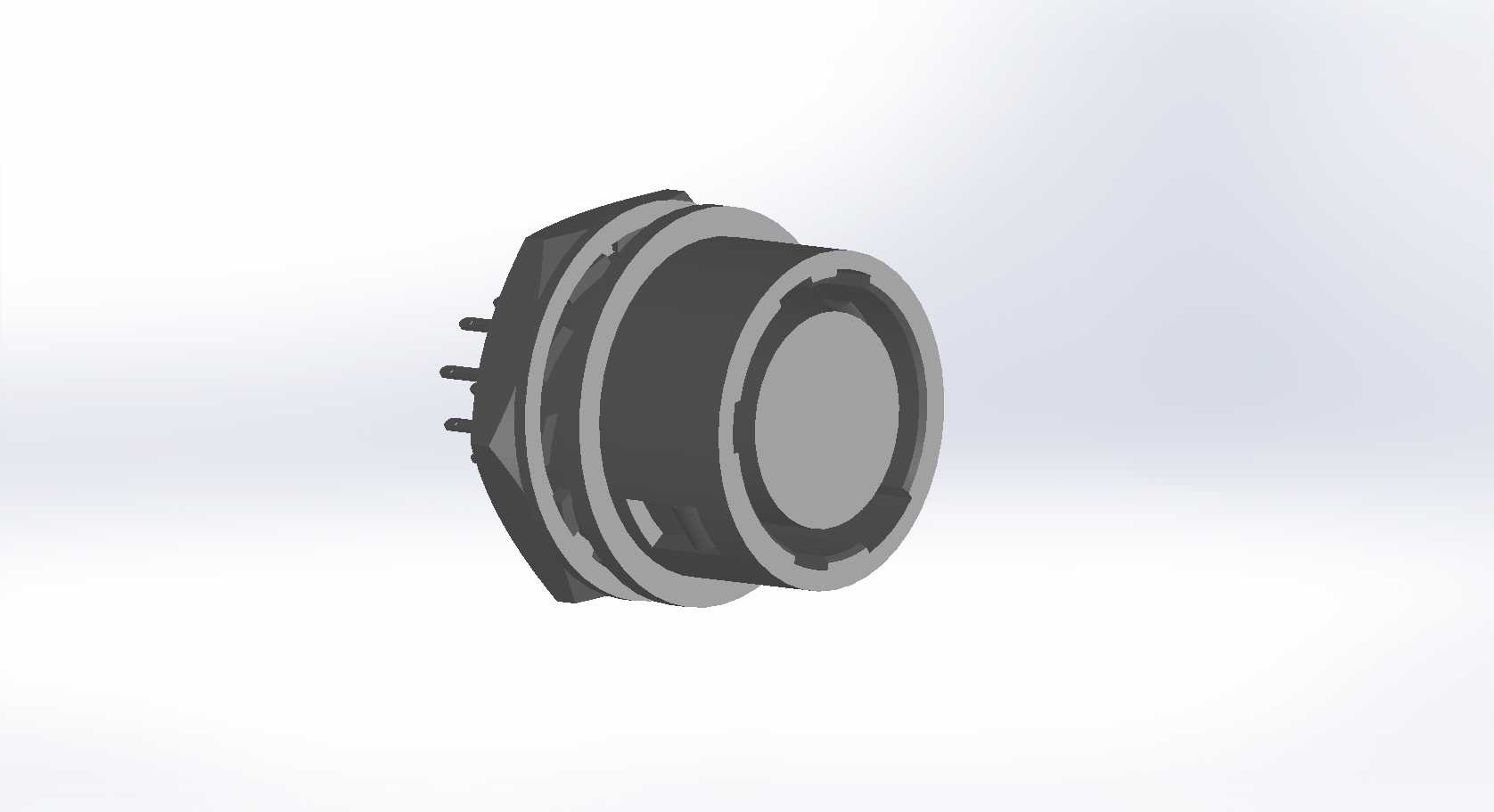

博泽HR10g系列透镜连接器结构设计

这款透镜连接器主要面向车载光学传感、工业光电检测类设备的信号与光路耦合连接场景，在车载环视摄像头、车道识别传感模组、工业视觉检测工位的光路对接环节中，承担光路校准、电气接点固定、安装位密封防护的核心作用。不同于普通插针式电连接器，该部件需要同时兼顾光路同轴度与电气接点的接触可靠性，设计阶段首先要匹配对应透镜的通光孔径，确保中心通光区域无结构遮挡，通光孔内壁做消光纹理处理，避免杂散光反射影响传感信号精度。从结构布局来看，主体采用法兰式安装设计，外圈带六角防转定位面，安装时可卡入设备面板的对应异型槽内，防止拧紧过程中跟转损伤内部接线，法兰后侧带多道环形密封槽，可适配对应线径的密封圈，满足户外车载场景下的防尘防水要求。前端的透镜压装位做了0.1mm的定位止口，压装透镜时可自动找正同轴度，避免透镜偏斜导致的光路偏移，压装边预留均匀的压接变形量，既保证透镜固定后无松动，又不会因压装力过大造成透镜边缘崩裂。后侧的插针位采用错位排布，区分电源、信号引脚的间距，避免高压信号与弱信号之间的串扰，插针根部做防拉脱倒刺结构，与塑胶本体注塑时嵌合为一体，可承受常规线束拉扯力不会出现引脚退针问题。安装边界上，法兰最大外径适配10mm规格的面板开孔，整体轴向长度控制在紧凑范围内，不会过多占用设备内部的布线空间，侧边的定位凸筋与面板开孔的缺口对应，安装时无需额外调整角度即可对准插针位，提升产线装配效率。设计过程中对壁厚做了均匀化处理，主体塑胶件壁厚控制在1.2-1.8mm区间，避免注塑成型时出现缩痕、翘曲问题，影响装配精度，所有棱角位置均做了R0.3以上的圆角过渡，既避免安装时割伤操作人员手部，也减少应力集中导致的部件开裂风险。在实际选型使用时，该连接器可直接卡入对应规格的面板开孔，通过后侧的锁紧螺母完成固定，无需额外打胶或螺丝固定，适配自动化产线的快速装配需求，内部的插针可适配标准线径的线束压接，压接后插入本体即可完成接点连接，拆卸时可通过专用顶针退出插针，方便后期维护更换部件。
